Nettoyage du filtre d'échappement avec tracteur stationné

LX1049778
LX1049778-UN-22JUL10

LX1049777
LX1049777-UN-22JUL10

LX1049795
LX1049795-UN-20AUG10

LX1049796
LX1049796-UN-02DEC10

Le nettoyage du filtre d'échappement avec tracteur stationné ne peut être effectué que si l'une des instructions suivantes est affichée (voir l'illustration ci-contre). Voir également les étapes 1 et 2 sous Système de nettoyage d'échappement, informations pour le conducteur dans cette section. Au cours du nettoyage automatique du filtre d'échappement, il n'est pas possible d'enclencher le nettoyage du filtre d'échappement avec un tracteur en stationnement.

ATTENTION: Respecter les instructions indiquées sous Nettoyage du filtre d'échappement - Consignes de sécurité, section 05.

IMPORTANT: Stationner le tracteur dans un endroit approprié et abaisser tous les outils au sol.

Lors du nettoyage du filtre d'échappement avec tracteur stationné, aucune autre fonction ne doit être utilisée, à l'exception des fonctions nécessaires pour effectuer un arrêt d'urgence du tracteur le cas échéant.

Ne pas démarrer le nettoyage du filtre d'échappement si la jauge de carburant a indiqué un niveau bas depuis un certain temps.

NOTE: Durant le nettoyage du filtre d'échappement, le contrôleur moteur assume le contrôle des fonctions du moteur. Il est donc normal que le régime moteur varie lors de la procédure de nettoyage. La durée du nettoyage dépend de la quantité de suie accumulée dans le filtre.

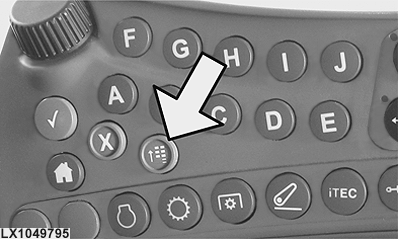

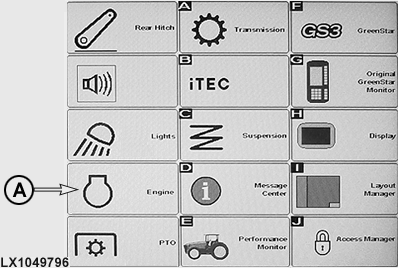

  1. Démarrage du nettoyage du filtre d'échappement avec tracteur stationné: Appuyer sur le bouton de menu (voir la flèche). Appuyer ensuite sur l'icône (A) pour afficher le menu moteur.

    NOTE: Si un nettoyage automatique du filtre d'échappement est en cours, il doit être annulé. Voir nettoyage automatique du filtre d'échappement dans cette section.

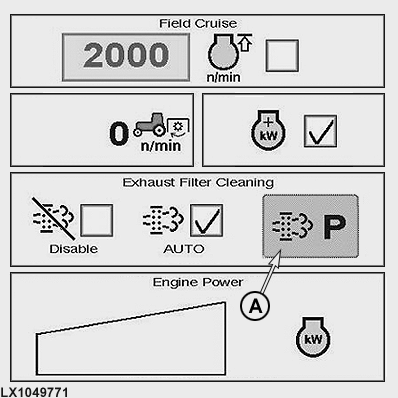

  2. LX1049771
    LX1049771-UN-22JUL10

    Appuyer sur l'icône (A) pour accéder au menu de nettoyage du filtre d'échappement. L'icône n'est visible que si un message a invité le conducteur à effectuer le nettoyage avec tracteur stationné.

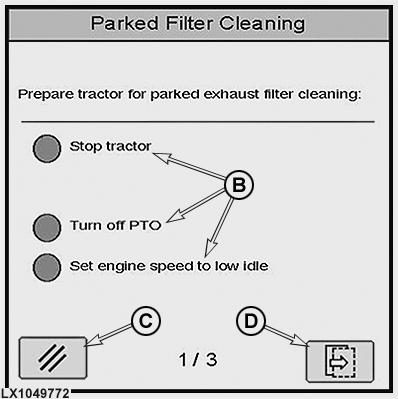

  3. LX1049772
    LX1049772-UN-22JUL10

    B - Affichages d'état (déplacement du tracteur, prise de force et régime moteur)

    C - Touche Annuler

    D - Touche Suivant

    S'assurer que les trois conditions (B) sont toutes remplies. Les trois cercles doivent être verts.

    • Arrêter le tracteur (serrer le frein de stationnement).
    • Arrêter les prises de force avant et arrière.
    • Régler le régime moteur au ralenti.

    Appuyer sur la touche (D) pour continuer la procédure.

    Fonction d'annulation du nettoyage du filtre d'échappement - Le nettoyage peut être annulé de trois manières différentes:

    • Appuyer sur la touche (C).
    • Enfoncer la pédale d'accélération.
    • Arrêter le moteur.
    • Enclencher la prise de force arrière.

    NOTE: Ne pas annuler le nettoyage du filtre d'échappement sans raison importante.

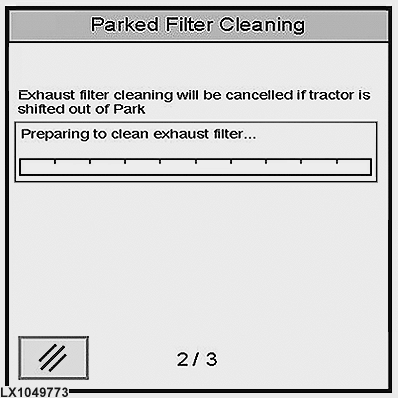

  4. LX1049773
    LX1049773-UN-22JUL10

    LX1049769
    LX1049769-UN-19AUG10

    La phase de préparation commence. Une barre d'état indiquant le délai restant avant le début du nettoyage s'affiche.

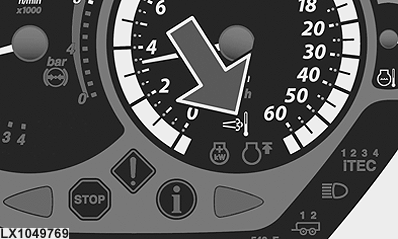

    Simultanément, un témoin s'allume (voir la flèche) pour indiquer que le nettoyage du filtre est en cours.

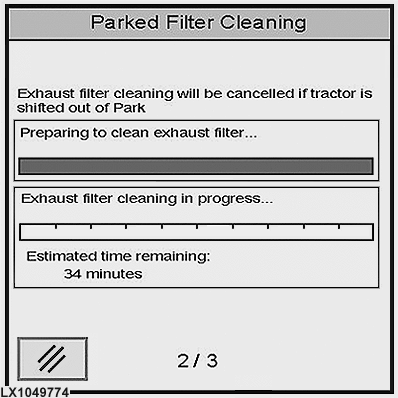

  5. LX1049774
    LX1049774-UN-22JUL10

    Après la phase de préparation, la phase de nettoyage commence. Une deuxième barre d'état indiquant la progression du nettoyage de filtre d'échappement s'affiche.

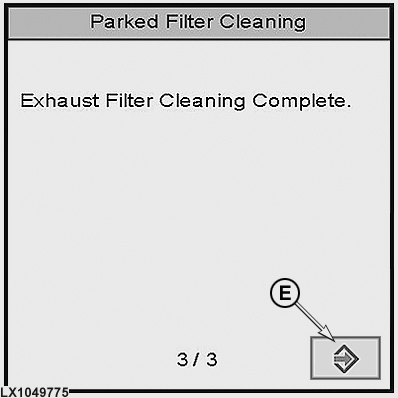

  6. LX1049775
    LX1049775-UN-22JUL10

    Une fois le nettoyage du filtre d'échappement terminé, un message correspondant s'affiche. Quitter le menu en actionnant la touche (E).

    Après env. 30 secondes, le témoin de température d'échappement s'éteint et le tracteur peut reprendre son travail normal.

    IMPORTANT: Ne pas arrêter le moteur immédiatement après le nettoyage du filtre d'échappement. Laisser tourner le moteur quelques minutes au ralenti pour permettre au système d'échappement de refroidir. Si le tracteur reprend son travail normal immédiatement après le nettoyage, cette mesure n'est pas nécessaire.
