Dimensions

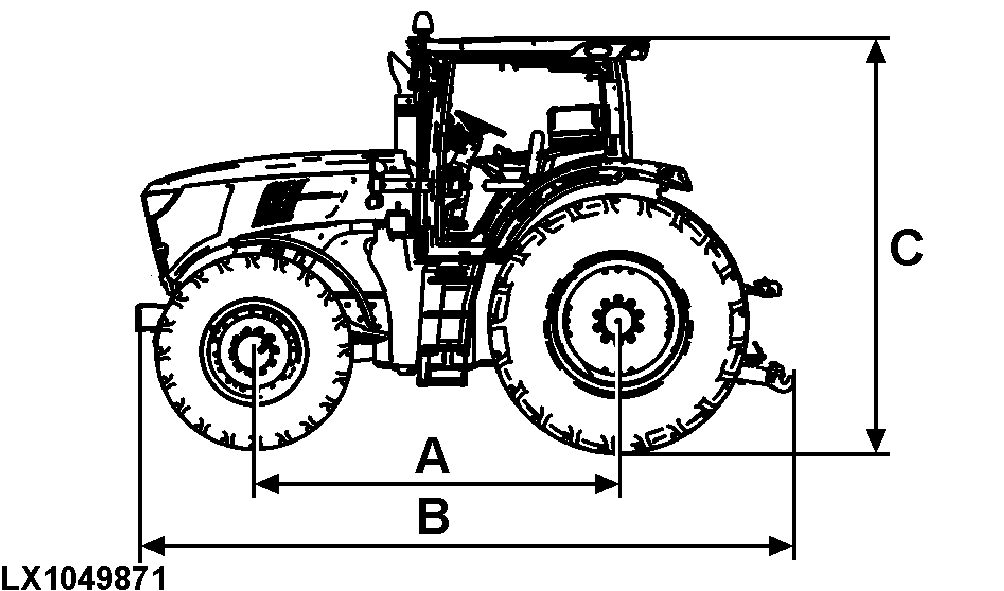

LX1049871-UN-26JAN11

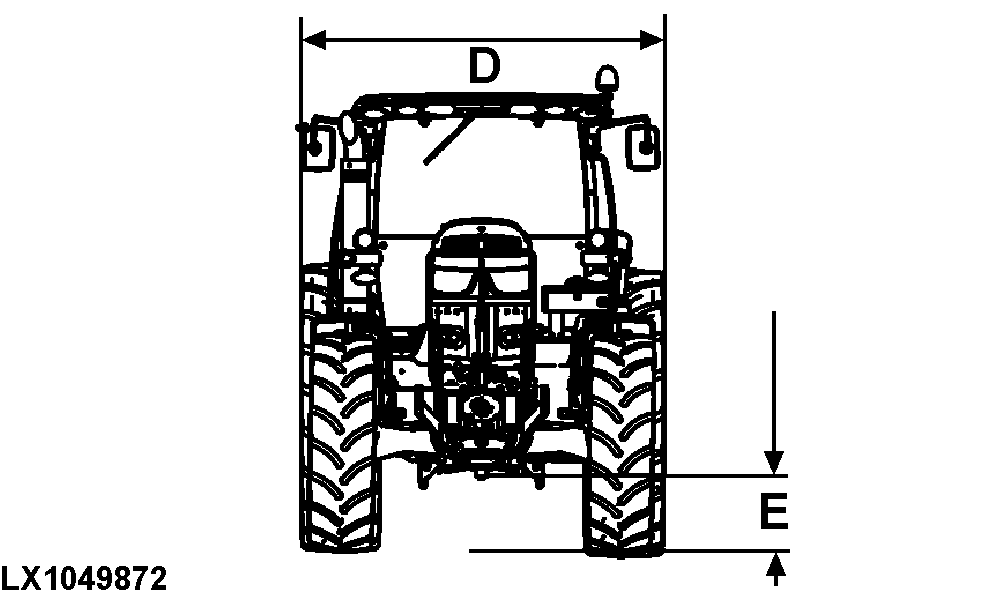

LX1049872-UN-26JAN11

	6140R et 6150R	6170R à 6210R
A - Empattement ..............	2765 mm (108.9 in)	2800 mm (110.2 in)
B - Longueur
• Support de masses à barre de traction en position horizontale ..............	4937 mm (194.4 in)	5045 mm (198.6 in)
• Masse frontale à barre de traction en position horizontale ..............	5359 mm (211.0 in)	5467 mm (215.2 in)
C - Hauteur
- du sol au pavillon (sans gyrophare)
• cabine sans suspension ..............	3027 mm (119.2 in)	3157 mm (124.3 in)
• cabine à suspension en position médiane ..............	3027 mm (119.2 in)	3157 mm (124.3 in)
• hauteur minimum totale ..............	2927 mm (115.2 in)	3107 mm (122.3 in)
• hauteur maximale totale ..............	3027 mm (119.2 in)	3157 mm (124.3 in)
- du milieu de l'essieu arrière au pavillon (sans gyrophare)
• cabine sans suspension ..............	2102 mm (82.8 in)	2181 mm (85.9 in)
• cabine à suspension en position médiane ..............	2102 mm (82.8 in)	2181 mm (85.9 in)
D - Largeur
• essieu avant - d'un flasque à l'autre ..............	1780 mm (70.1 in)	1780 mm (70.1 in)
• essieu avant - largeur maximale de voie sans extension ..............	2250 mm (88.6 in)	2250 mm (88.6 in)
• essieu arrière - d'un flasque à l'autre ..............	1664 mm (65.5 in)	1892 mm (74.5 in)
• largeur maximale pour le transport sur route ..............	2550 mm (100.4 in)	2550 mm (100.4 in)
E - Garde au sol ..............	530 mm (20.9 in)	560 mm (22.0 in)
Toutes les mesures sont effectuées avec les pneus suivants
• pneus sur roues avant ..............	600/65 R28	600/70 R28
• diamètre ..............	152 cm (59.8 in)	158 cm (62.2 in)
• pneus sur roues arrières ..............	710/70 R38	710/70 R42
• diamètre ..............	200 cm (78.7 in)	205 cm (80.7 in)
