Équipements de chargeur frontal - Supports de chargeur frontal pour chargeurs H360 et H380

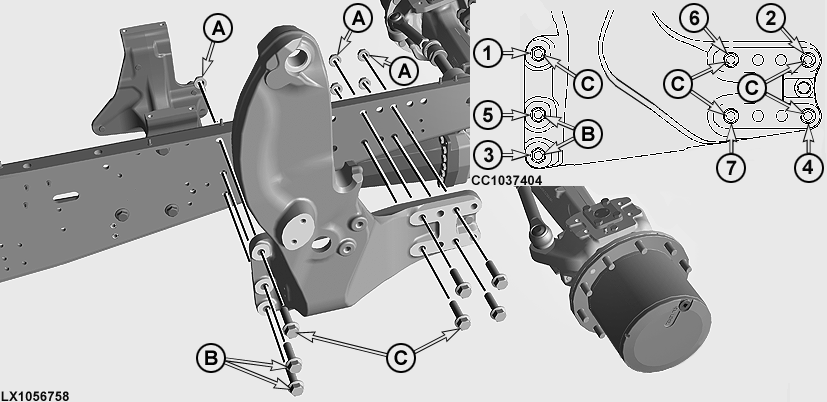

LX1056758-UN-09OCT12

Boulonnerie utilisée sur les supports de chargeur frontal John Deere
Élément	Désignation	Ouverture	Standard	Identificateur de filetage	Longueur	Identification/classe
A (5)	Écrou à embase	30 mm	ISO4161	M20 x 2,5	-	10
B + C (7 pieces)	Vis à embase	30 mm	JDS121	M20 x 2,5	70 mm (2.8 in)	10.9

Les consoles de chargeur frontal sont disposées comme suit. Les vis (C) sont serrées à un couple de 580 N•m (428 lb-ft). Les vis (B) sont serrées à un couple de 620 N•m (457 lb-ft). Suivre l'ordre spécifié lors de cette opération.

Contrôler le couple de serrage régulièrement. Voir Lubrification et entretiens périodiques, section 85.

IMPORTANT: Un chargeur frontal contrôlé et agréé par John Deere est disponible sur commande.

Lors de l'installation des consoles de chargeur frontal John Deere, utiliser uniquement les éléments de fixation adaptés, tel qu'indiqué dans l'illustration ci-dessus.

Respecter également les indications du livret d'entretien et de la notice de montage du chargeur frontal.
