Barre d'attelage oscillante

LX1053461-UN-28JAN13

Barre d'attelage de catégorie II

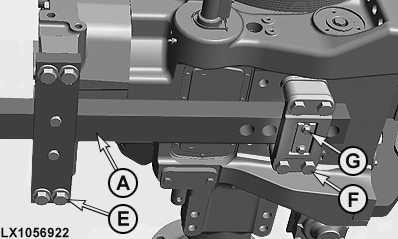

LX1056922-UN-15JAN14

Barre d'attelage de catégorie III

A - Barre d'attelage

B - Vis (4), 340 Nm (250 lb-ft)

C - Vis (4), 310 Nm (230 lb-ft)

D - Bouchon hexagonal (1), 310 Nm (230 lb-ft)

E - Vis (4), 610 Nm (450 lb-ft)

F - Vis (4), 610 Nm (450 lb-ft)

G - Vis (2), 70 Nm (52 lb-ft)

Cette barre d'attelage permet de tracter toutes sortes de charges, en particulier les équipements entraînés par la prise de force. La position adéquate du point d'attelage permet d'augmenter la charge sur l'essieu arrière tout en réduisant légèrement la charge sur l'essieu avant.

Il est possible de modifier aussi bien la longueur que la plage d'oscillation de la barre d'attelage. Pour les charges verticales statiques et les charges tractables maximales autorisées, voir la section Caractéristiques.

Selon la catégorie, la barre d'attelage (A) peut être réglée aux cotes suivantes:

Catégorie II ..............	250 mm	350 mm	400 mm*
	9.8 in	13.8 in	15.7 in*
Catégorie III ..............	350 mm	400 mm	500 mm
	13.8 in	15.7 in	19.7 in
* Pas sur les tracteurs avec boîte AutoPowr™ ou boîte DirectDrive

Ces cotes représentent la distance entre l'extrémité de l'arbre de prise de force et le point de fixation de la barre d'attelage.

Pour le réglage, déposer le bouchon hexagonal (D) ou les vis (G) et extraire l'axe. Pousser la barre d'attelage (A) et aligner les trous les uns sur les autres. Ensuite, insérer l'axe, visser le bouchon hexagonal (D) ou les vis (G) et serrer au couple prescrit.

NOTE: Les composants de la barre d'attelage soumis à l'usure doivent être contrôlés toutes les 250 heures (voir la section Entretien — Toutes les 250 heures). Les remplacer si nécessaire.

NOTE: Le remorquage sur la voie publique est interdit si la barre d'attelage ne se trouve pas en position centrale!
