Mise sur cric du tracteur - Points de levage

Les illustrations indiquent les points de levage recommandés pour la mise sur cric du tracteur. Utiliser un cric stable offrant une force de levage suffisante. Voir Caractéristiques et Charges et poids dans la section 145.

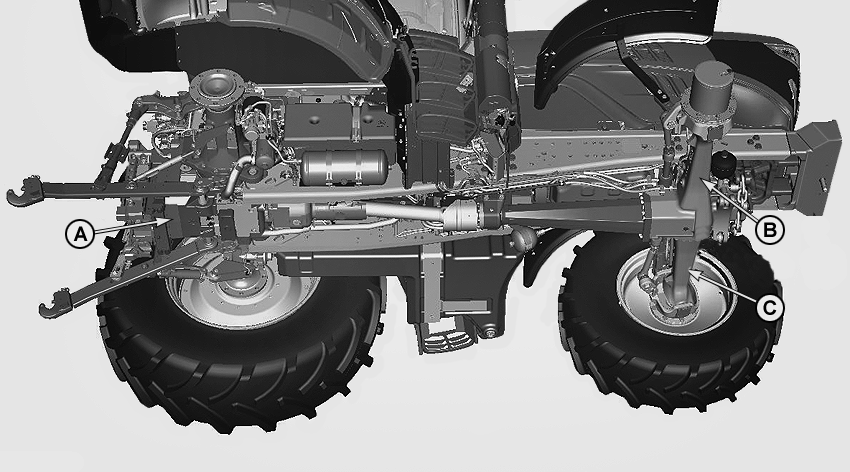

LX1057721-UN-15JUN12

A - Mise sur cric de l'arrière du tracteur, par ex. pour déposer une roue arrière

B - Mise sur cric de l'extrémité droite de l'essieu, par ex. pour déposer la roue avant droite

C - Mise sur cric de l'extrémité gauche de l'essieu, par ex. pour déposer la roue avant gauche

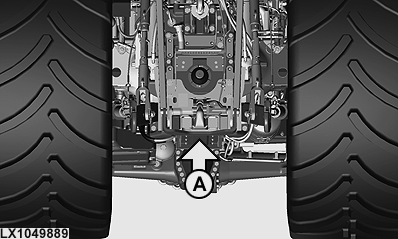

LX1049889-UN-11FEB11

Avec dispositif d'attelage hydraulique

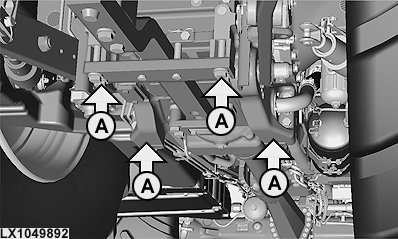

LX1049892-UN-11FEB11

Sans dispositif d'attelage hydraulique

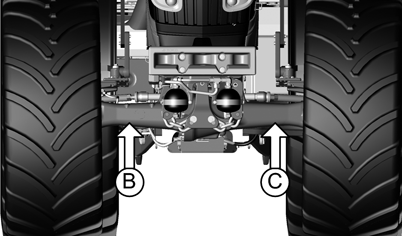

LX1057720-UN-15JUN12

Mise sur cric de l'essieu, pour changer la roue

B - Étayage de l'extrémité droite de l'essieu, pour déposer la roue avant droite

C - Étayage de l'extrémité gauche de l'essieu, pour déposer la roue avant gauche

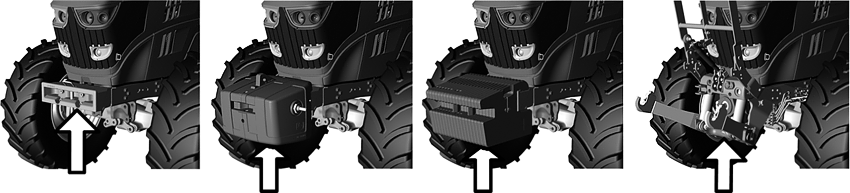

LX1057719-UN-15JUN12

Étayage au centre avant du tracteur (selon l'équipement du tracteur)

ATTENTION:

JT07211-UN-14DEC06

Supports universels JT02043 et JT02044

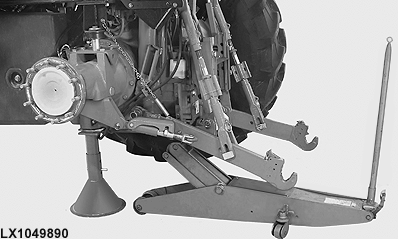

LX1049890-UN-11FEB11

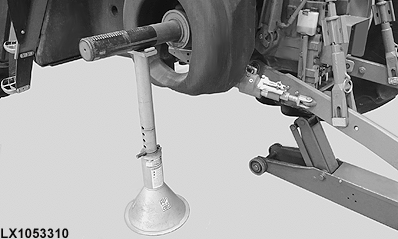

LX1053310-UN-23SEP11

Exemple

JT02043 - Chandelle, 482 à 736 mm (19 à 29 in)

JT02044 - Chandelle, 863 à 1117 mm (34 à 44 in)

Ne lever le tracteur au cric que sur une surface solide et plane.

Avant de procéder à toute autre opération sur le tracteur, s'assurer qu'il est maintenu de manière stable à l'aide de supports universels appropriés. Les outils spéciaux John Deere illustrés peuvent être utilisés à cet effet. Ces supports sont disponibles auprès du concessionnaire John Deere.
