Masses de roue

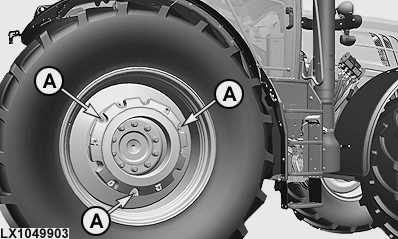

LX1049903-UN-16FEB11

A - Vis (3 utilisées)

IMPORTANT: Installer ces masses avec un outil de levage approprié ou demander au concessionnaire John Deere de le faire.

Poser la masse sur la roue et serrer les vis (A) au couple prescrit.

Si des masses supplémentaires sont utilisées, insérer les vis dans la masse déjà installée. Faire pivoter la masse supplémentaire jusqu'à ce que les trous s'ajustent avec ceux de la masse déjà installée et visser. Rouler sur env. 100 mètres (100 yd) et resserrer les vis.

Couple de serrage des vis:

• Vis M16, 310 N·m (230 lb-ft)
• Vis M20, 610 N·m (450 lb-ft)

IMPORTANT: Resserrer les vis après 3 heures de travail et à nouveau après 10 heures.

Par la suite, contrôler les vis en respectant le même intervalle que celui des boulons de roue.
