Desserrage manuel du frein de stationnement (tracteurs avec boîte AutoPowr)

ATTENTION: Ne procéder au désenclenchement manuel du frein de stationnement que si le tracteur doit être remorqué et que le frein de stationnement ne peut pas être désenclenché normalement par le levier d'inverseur.

ATTENTION: Pour pouvoir désenclencher le frein manuellement, le levier d'inverseur doit être mis en position de stationnement “P”.

ATTENTION: Ne jamais utiliser le tracteur (même pour une conduite d'essai très courte) lorsque le frein de stationnement est desserré manuellement.

ATTENTION: Le tracteur peut se mettre à bouger lorsque le frein de stationnement est désenclenché. Immobiliser le tracteur avec des cales pour qu'il ne puisse se déplacer, ni vers l'avant, ni vers l'arrière.

ATTENTION: Après le remorquage, le câble de désenclenchement manuel du frein de stationnement doit être débranché.

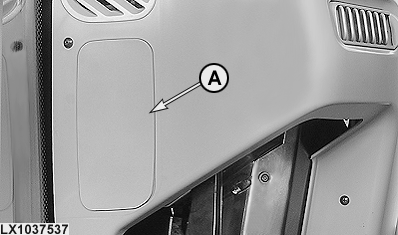

  1. LX1037537
    LX1037537-UN-02NOV05

    Retirer le couvercle (A).

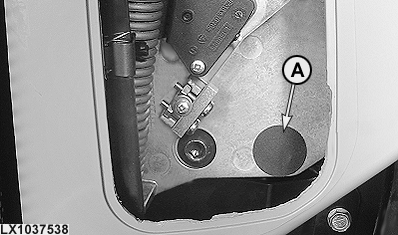

  2. LX1037538
    LX1037538-UN-02NOV05

    Retirer la feuille adhésive (A).

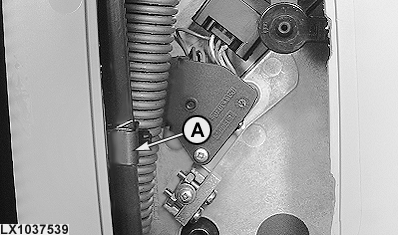

  3. LX1037539
    LX1037539-UN-02NOV05

    Décrocher l'attache (A) du câble sous gaine.

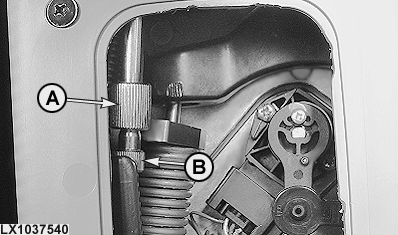

  4. LX1037540
    LX1037540-UN-02NOV05

    Dévisser le goujon fileté (A) et l'écrou moleté (B).

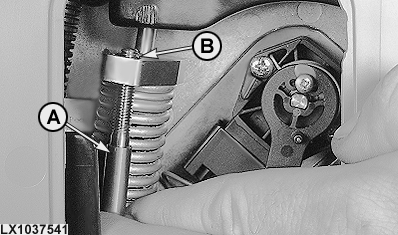

  5. LX1037541
    LX1037541-UN-02NOV05

    Enfoncer légèrement la pédale d'embrayage.


  6. Introduire le câble sous gaine (A) dans l'oeillet (B) de la pédale ou de l'adaptateur.

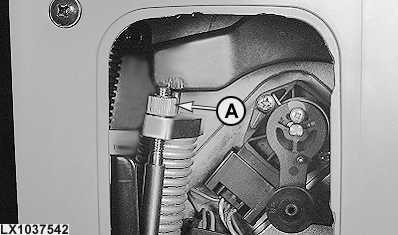

  7. LX1037542
    LX1037542-UN-02NOV05

    Régler le câble à l'aide de l'écrou moleté (A) jusqu'à ce que le jeu ait été éliminé. La partie moletée doit être au dessus.

    IMPORTANT: Le câble doit être tendu pour assurer le désenclenchement complet du frein de stationnement.

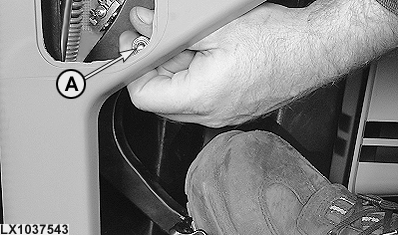

  8. LX1037543
    LX1037543-UN-02NOV05

    Appuyer à fond sur la pédale d'embrayage.

    IMPORTANT: Si la pédale d'embrayage ne peut pas être enfoncée jusqu'en butée et que le goujon fileté ne peut plus être réglé, dévisser l'écrou moleté jusqu'à ce que la pédale d'embrayage puisse être enfoncée à fond.


  9. Visser le goujon fileté (A) dans l'ouverture de façon à verrouiller l'embrayage dans cette position et maintenir le frein de stationnement désenclenché.
