Affichage et effacement des codes de diagnostic avec le CommandCenter™

Les codes de diagnostic sont affichés ici.

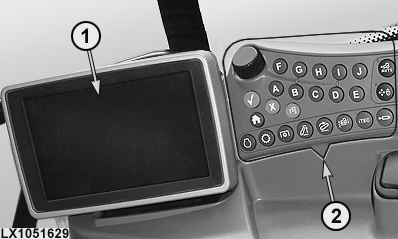

LX1051629-UN-22FEB11

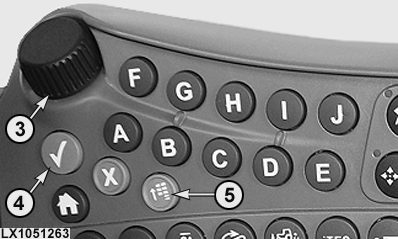

LX1051263-UN-22FEB11

1 - CommandCenter™

2 - Boîtier de commande

3 - Molette de navigation (mise en surbrillance et valeurs de réglage)

4 - Touche d'entrée (confirmation, masquage, sauvegarde et démarrage)

5 - Touche Menu

Les touches et la molette de navigation du boîtier de commande permettent d'accéder au CommandCenter™.

1.

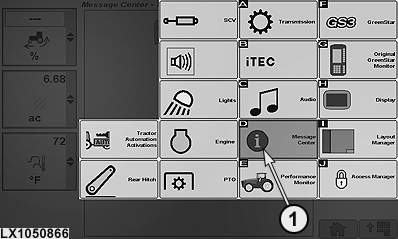

   LX1050866-UN-12OCT11

   Menu

   1 - Touche programmable de la page du centre de messages

   NOTE: Pour masquer tous les codes de diagnostic ou messages informatifs affichés sur le CommandCenter™, maintenir la touche d'entrée enfoncée.

   Appuyer sur la touche Menu.

   NOTE: L'ordre des icônes affichées peut varier selon la configuration du véhicule.

   Mettre la touche programmable du centre de messages en surbrillance avec la molette de navigation et appuyer sur la touche d'entrée.

---




2.

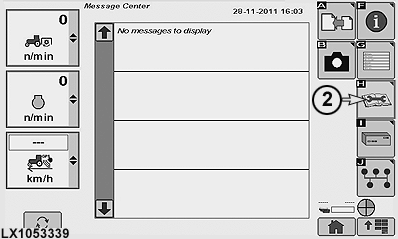

   LX1053339-UN-29NOV11

   H - Touche de codes de diagnostic

   Mettre la touche des codes de diagnostic en surbrillance avec la molette de navigation, puis appuyer sur la touche d'entrée.

---




3.

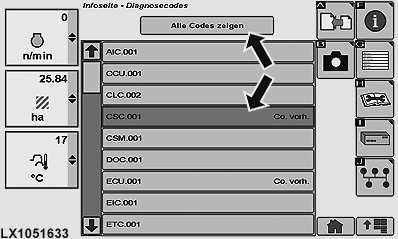

   LX1051633-UN-23FEB11

   Mettre la touche Afficher tous les codes en surbrillance avec la molette de navigation, puis appuyer sur la touche d'entrée pour afficher tous les codes de diagnostic du tracteur. Un autre moyen consiste à mettre en surbrillance le logiciel souhaité dans la liste, puis à appuyer sur la touche d'entrée pour afficher les codes de diagnostic correspondant à ce logiciel.

   La molette de navigation permet de naviguer dans la liste.

   NOTE: La liste de logiciels peut varier suivant les options installées.

---




4.

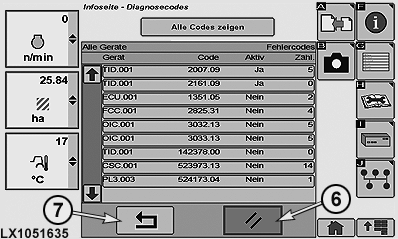

   LX1051635-UN-26JUL11

   6 - Touche programmable, Effacer

   7 - Touche programmable, retour

   Mettre la touche programmable d'effacement des codes de diagnostic en surbrillance avec la molette de navigation et appuyer sur la touche d'entrée afin d'effacer tous les codes de diagnostic.

   NOTE: Ne pas effacer de codes de diagnostic tant que la cause de la défaillance correspondante n'a pas été supprimée.

   Pour annuler ou sortir, mettre la touche programmable de retour en surbrillance avec la molette de navigation et appuyer sur la touche d'entrée.

---
