Calcul de l'appariement des pneus (graphique)

LX1049989-UN-22JUL11

I - Rapport des pignons d'entraînement du pont avant

A1 - Circonférence de roulement des pneus avant

A2 - Circonférence de roulement des pneus arrière

I1 - Rapport de l'essieu arrière

I2 - Rapport total du pont avant

I3 - Rapport du différentiel

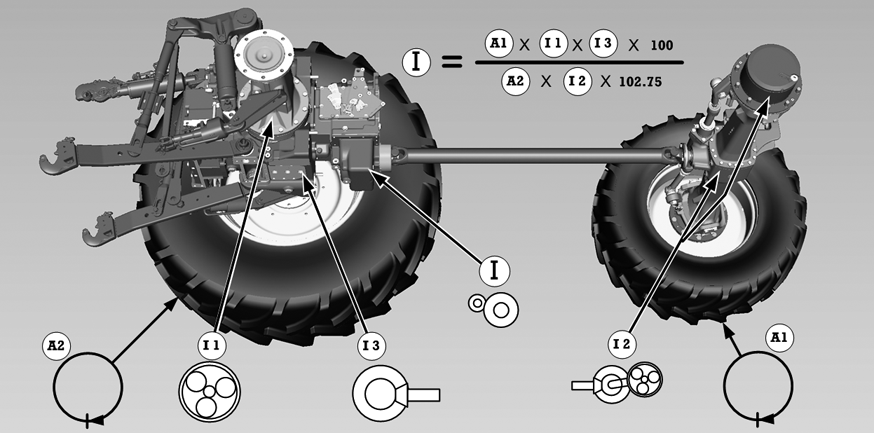

L'illustration représente le rapport entre les composants pour le calcul du rapport de transmission.
