Préassemblage de la masse de lestage à fixation rapide

ATTENTION: Pour toutes les opérations décrites ci-après, respecter les consignes de sécurité.

ATTENTION: Choisir un dispositif de levage supportant une masse de 900 kg (1985 lb) ou 1150 kg (2535 lb).

ATTENTION: N'utiliser que des dispositifs de levage homologués.

ATTENTION: Observer les règles de prévention des accidents. Ne pas se tenir sous des charges suspendues.

NOTE: Pour faciliter le transport de la masse de lestage, il est conseillé de la préassembler sur une palette. S'assurer que la capacité de charge de la palette est suffisante.

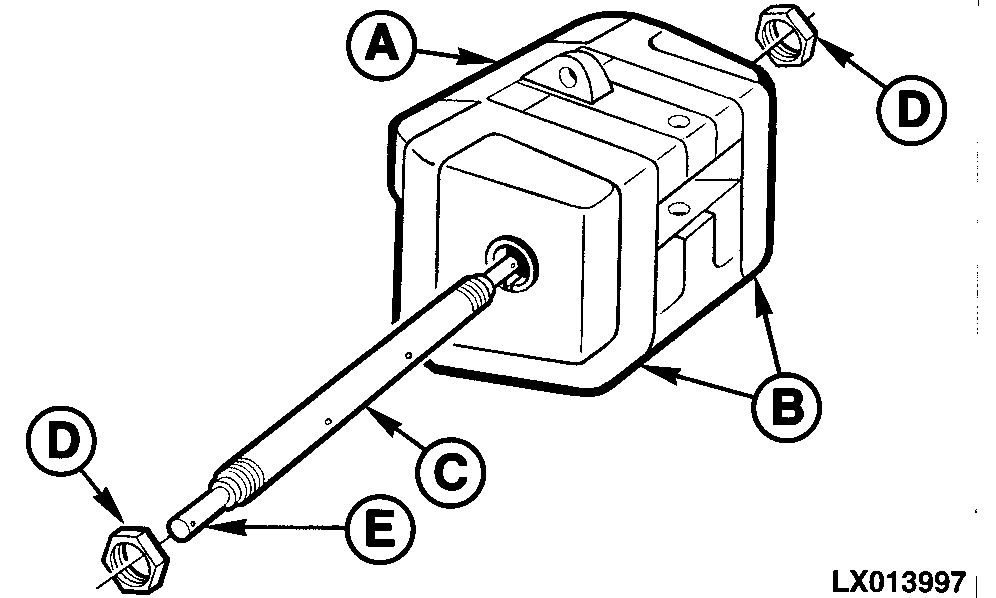

LX013997-UN-02APR96

À l'aide du dispositif de levage, abaisser la masse centrale (A) sur une surface horizontale.

Placer les éléments latéraux (B) de chaque côté de l'élément central et mettre en place l'arbre de montage (C).

Serrer les écrous (D) à 300 Nm (220 lb-ft).

Lors du montage sur un attelage trois points, régler les axes (E) à la longueur maximum.

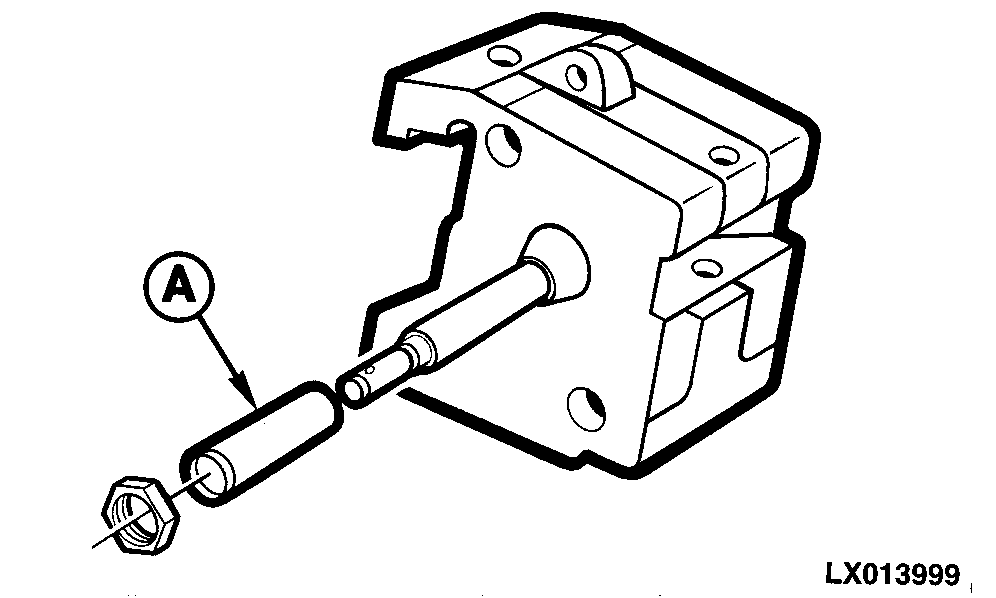

LX013999-UN-02APR96

Serrer les écrous à 300 Nm (220 lb-ft).

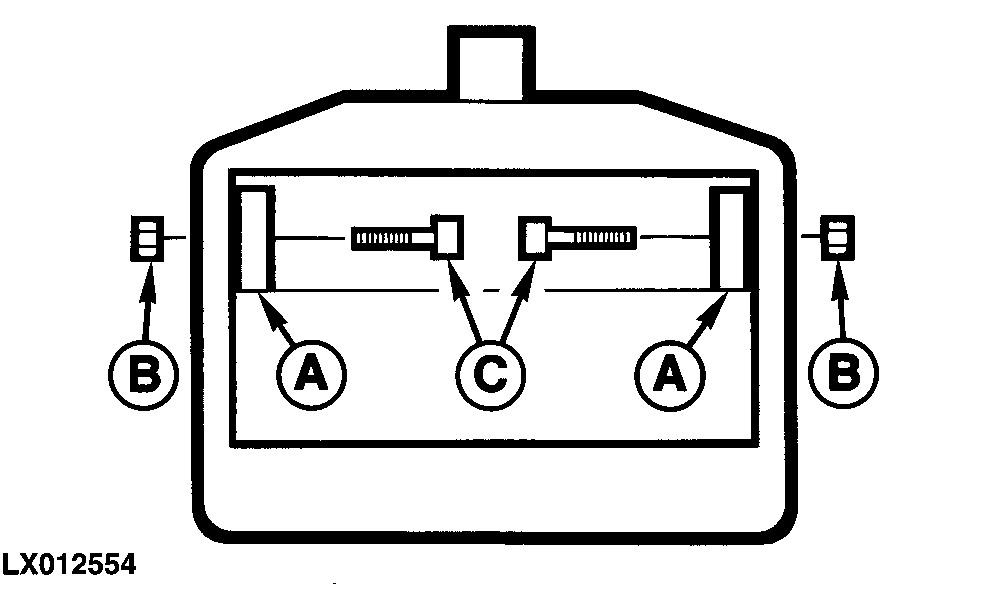

LX012554-UN-27JUN96

Si la masse est montée sur un support de 110 kg (240 lb), les entretoises ne sont pas nécessaires.

Insérer les vis Allen (C) de l'intérieur et installer les écrous (B).

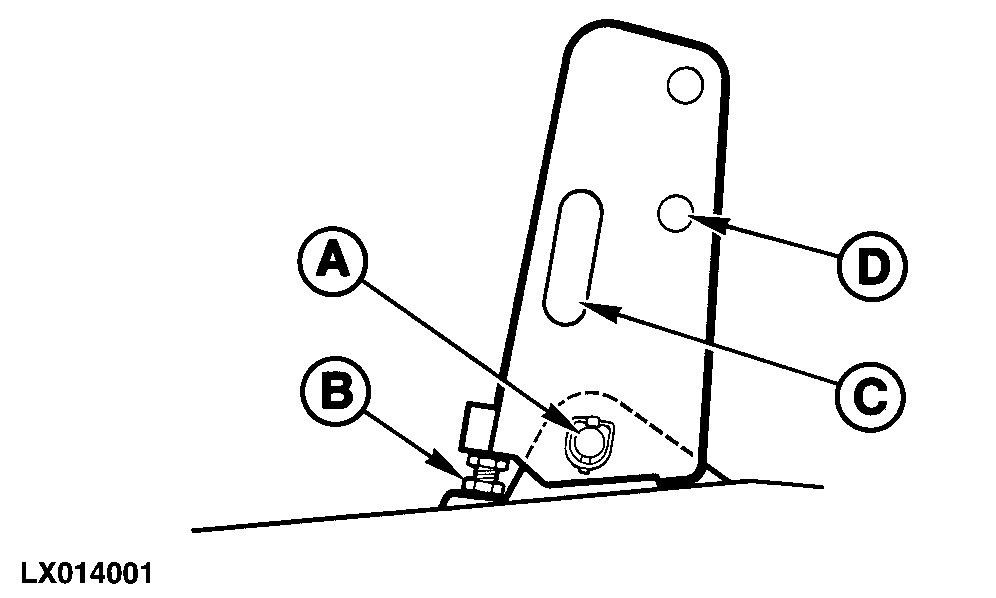

LX014001-UN-02APR96

Le support de la barre de poussée présente un évidement (C) permettant le rangement des entretoises non utilisées.

Quand la barre de poussée n'est pas utilisée, l'incliner et la fixer au-dessus du trou (D) au niveau de la masse.
