Boîte DirectDrive — Arrêt et stationnement du tracteur

LX1057538-UN-10JUL12

LX1056751-UN-17SEP12

LX1057561-UN-12JUL12

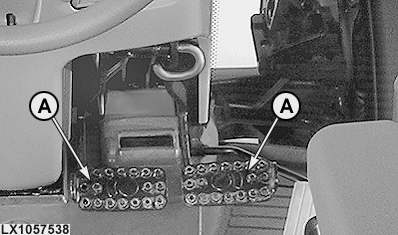

A - Pédales de frein

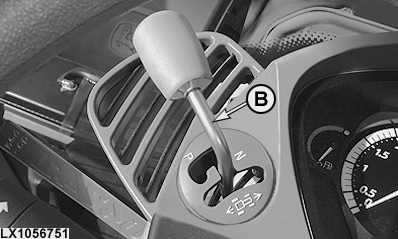

B - Levier d'inverseur

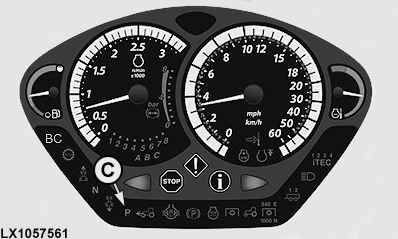

C - Témoin du frein de stationnement

ATTENTION: Éviter tout risque de blessure dÛ à une perte de contrôle du tracteur. Accoupler les pédales de frein (A) avant de conduire sur la voie publique.

1. Réduire les gaz pour passer à un régime moteur faible.

2. 1. Si la fonction AutoClutch* est désactivée, enfoncer les deux pédales de frein et la pédale d'embrayage.

   2. Si la fonction AutoClutch est activée, enfoncer les deux pédales de frein. Il n'est pas nécessaire d'appuyer sur la pédale d'embrayage. Les freins activent l'AutoClutch (fonction d'embrayage automatique).

3. Arrêter le tracteur.

4. Amener le levier d'inverseur (B) en position de stationnement. Le témoin (C) doit s'allumer.

5. Abaisser les équipements et arrêter la prise de force arrière.

6. Arrêter le moteur et retirer la clé de contact.

NOTE: La fonction AutoClutch est désactivée lorsqu'une seule pédale de frein est enfoncée et que le régime moteur est supérieur à 900 tr/min environ. Cela signifie que: Lorsqu'une seule pédale de frein est enfoncée à des fins de direction, l'embrayage n'est pas activé tant que le régime moteur est supérieur à 900 tr/min.

Arrêt du tracteur à l'aide de la fonction AutoClutch

Actionner les deux pédales de frein. Les freins activent la fonction AutoClutch. Une fois les freins relâchés, le tracteur accélère à nouveau jusqu'à la vitesse préréglée.

ATTENTION: Éviter tout risque de blessure. Lors d'un freinage à régime moteur élevé, la force exercée sur les pédales de frein devra être plus importante que pour un freinage à faible régime moteur.

Éviter tout risque de blessure dÛ à une accélération brusque ou inattendue du tracteur. Lorsque les pédales de frein sont relâchées, le tracteur accélère automatiquement jusqu'à la vitesse préréglée.

Utilisation de la position NEUTRE

La position neutre de la boîte est obtenue (moteur en marche) en amenant le levier d'inverseur (B) en position neutre. Le tracteur roule alors librement en position NEUTRE.

Utilisation de la position de STATIONNEMENT

ATTENTION: Avant de descendre du tracteur, toujours amener le levier d'inverseur (B) en position de stationnement et attendre que le témoin (C) s'allume.

La position de STATIONNEMENT immobilise le tracteur. Il est impossible de freiner le tracteur si le frein de stationnement est engagé lors de la conduite. Toutefois, si le frein de stationnement est engagé pendant la conduite, un message d'erreur s'affiche sur le CommandCenter™ et un signal sonore retentit.
