Regolazione dei parafanghi fissi

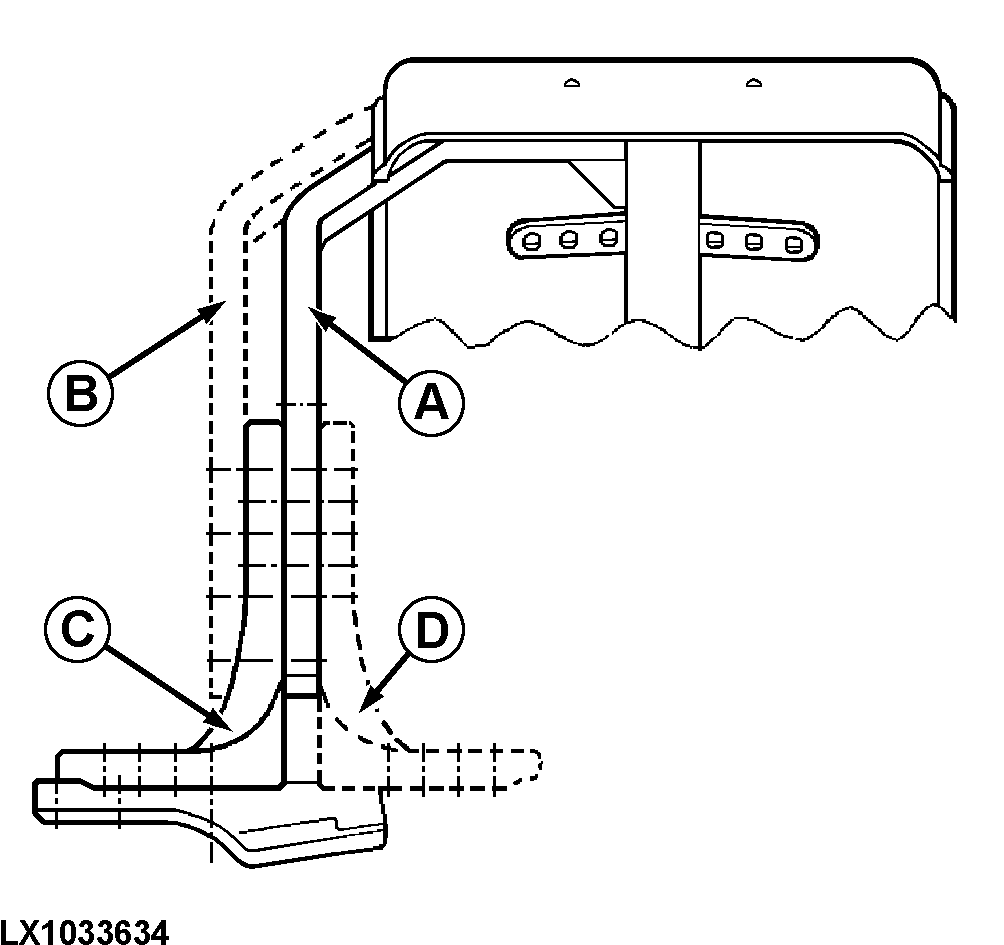

LX1033634-UN-08AUG06

A - Da supporto a piastra di base (lato ruota)

B - Da supporto a piastra di base (lato trattore)

C - Piastra di base (lato trattore)

D - Piastra di base (lato ruota)

I parafanghi devono essere regolati singolarmente. Sono possibili diverse posizioni di regolazione. L'inclinazione, la larghezza e l'altezza dei parafanghi possono essere regolate in funzione della dimensione degli pneumatici. Per farlo, procedere nel modo seguente:

1.

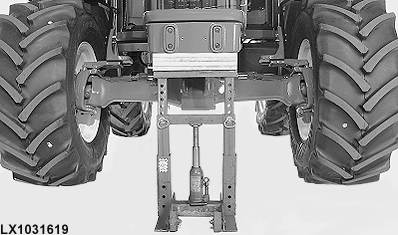

   LX1031619-UN-31MAY06

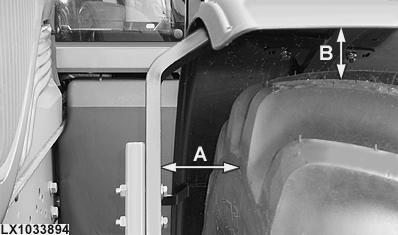

   LX1033894-UN-11MAR04

   Sollevare la parte anteriore del trattore in modo che l'assale per la trazione anteriore possa ruotare completamente e liberamente.

---




2. Ruotare il volante in entrambi i sensi e fare girare l'assale in modo da determinare la migliore posizione di montaggio del parafango.

3. Regolare la posizione del parafango in modo tale che vi sia un gioco minimo (vedere l'illustrazione). Evitare qualsiasi contatto con il telaio del trattore.

   A = 40 mm (1.57 in.)¹, B = 60 mm (2.36 in.)¹

   IMPORTANTE: Se sugli pneumatici sono installate catene da neve, la distanza minima tra pneumatici e parafanghi (fianco - parafango e battistrada - parafango) deve essere di 100 mm (3.94 in.).

4.

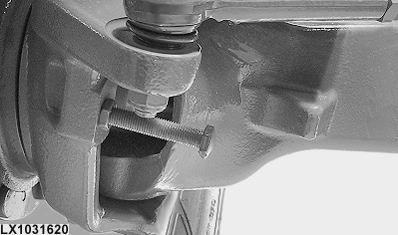

   LX1031620-UN-24APR06

   Regolare anche i fermi dello sterzo per assicurarsi che né la ruota né il parafango entrino in contatto con i componenti del trattore (ad es. il serbatoio).

---

Serrare le viti alle coppie specificate:

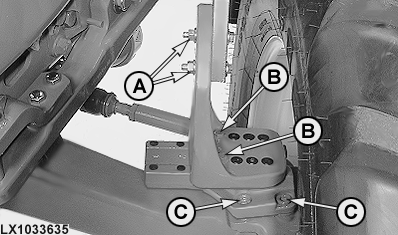

LX1033635-UN-10MAY04

A - Viti, supporto - piastra base

B - Viti fissaggio piastra di base - base

C - Viti a esagono interno base - fusello

Viti (A)..............	140 N m (105 lb-ft)
Viti (B)..............	140 N m (105 lb-ft)
Viti (C)..............	190 N m (140 lb-ft)
