Regolazione dei parafanghi pivotanti

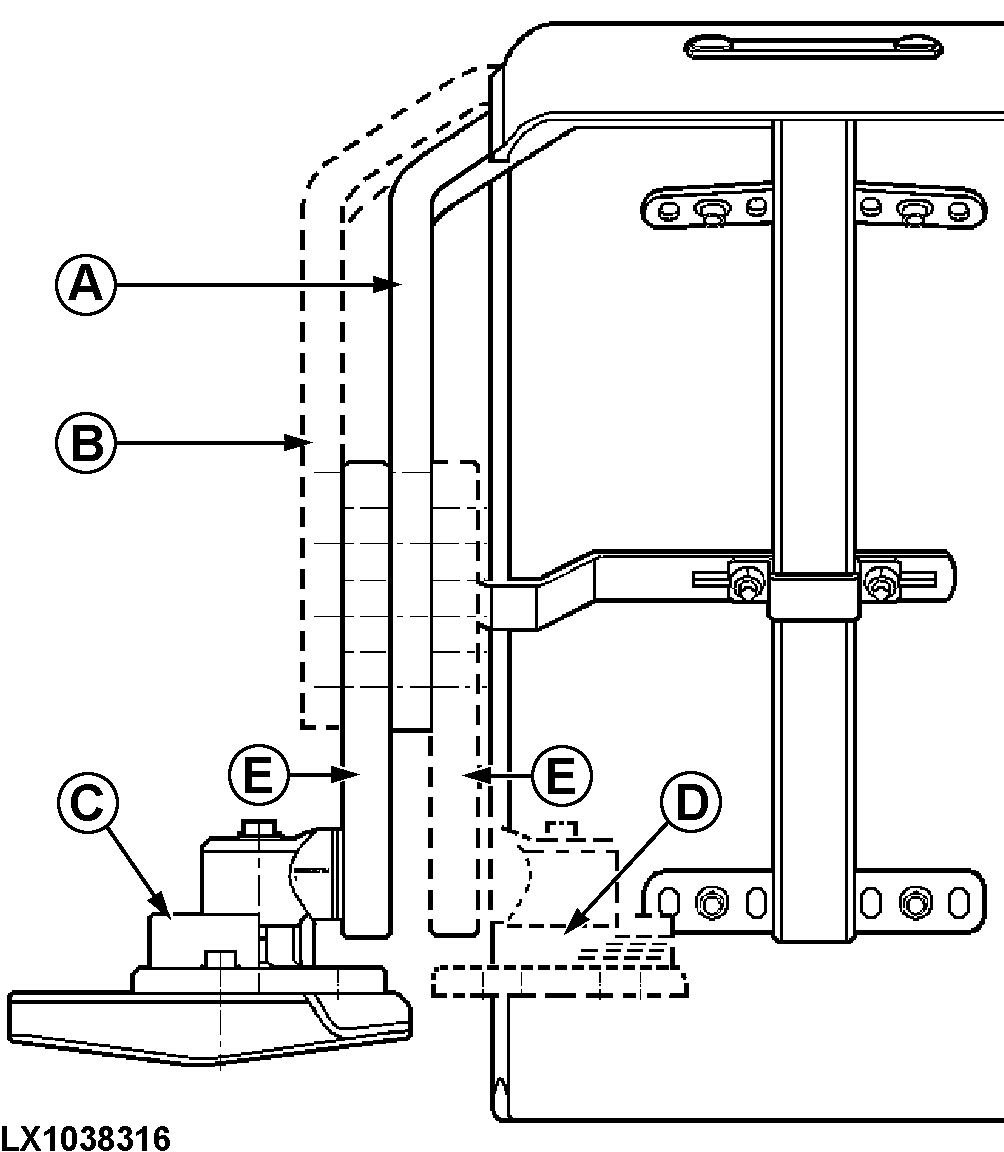

LX1038316-UN-08AUG06

A - Supporto per braccio regolabile (lato ruota)

B - Supporto per braccio regolabile (lato trattore)

C - Piastra pivotante (lato trattore)

D - Piastra pivotante (lato ruota)

E - Braccio regolabile

I parafanghi devono essere regolati singolarmente. Sono possibili diverse posizioni di regolazione. L'inclinazione, la larghezza e l'altezza dei parafanghi possono essere regolate in funzione della dimensione degli pneumatici. Se si intende modificare la posizione del parafango dalla C alla D, far ruotare il componente (NON installarlo sull'altro lato del trattore). Quindi regolare l'angolazione del braccio regolabile (E) in senso longitudinale. Per eseguire la regolazione, procedere come descritto di seguito:

1.
   LX1031619-UN-31MAY06


   LX1033894-UN-11MAR04

   Sollevare la parte anteriore del trattore in modo che l'assale per la trazione anteriore possa ruotare completamente e liberamente.

---




2. Ruotare il volante in entrambi i sensi e fare girare l'assale in modo da determinare la migliore posizione di montaggio del parafango.

3. Regolare la posizione del parafango in modo tale che vi sia un gioco minimo (vedere l'illustrazione). Evitare qualsiasi contatto con il telaio del trattore.

   A = 40 mm (1.57 in.)¹, B = 60 mm (2.36 in.)¹

   IMPORTANTE: Se sugli pneumatici sono installate catene da neve, la distanza minima tra pneumatici e parafanghi (fianco - parafango e battistrada - parafango) deve essere di 100 mm (3.94 in.).

4. Regolare l'arresto del parafango per evitare che i suoi bordi sfreghino quando il volante è completamente girato e l'assale ruota. Accertarsi che il fermo entri in contatto il telaio del trattore prima che questo venga urtato dal parafango.

5.
   LX1031620-UN-24APR06

   Regolare anche i fermi dello sterzo per assicurarsi che né la ruota né il parafango entrino in contatto con i componenti del trattore (ad es. il serbatoio).

---

Serrare le viti alle coppie specificate:

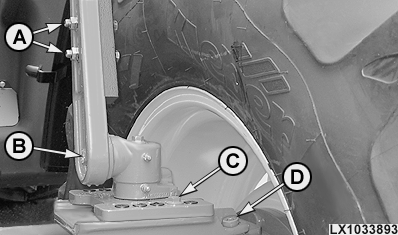

LX1033893-UN-11MAR04

A - Viti fissaggio supporto - braccio regolabile

B - Vite di fissaggio braccio regolabile - giunto

C - Viti di fissaggio piastra pivotante - base

D - Viti a esagono interno base - fusello

Viti (A)..............	140 N m (105 lb-ft)
Vite (B)..............	300 N m (220 lb-ft)
Viti (C)..............	140 N m (105 lb-ft)
Viti (D)..............	190 N m (140 lb-ft)
