Sedile a sospensione pneumatica — MSG95GL

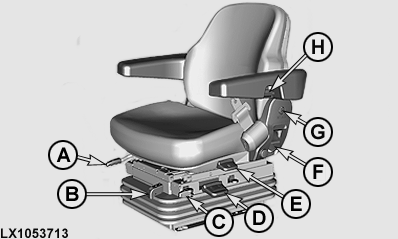

LX1053713-UN-27JUL11

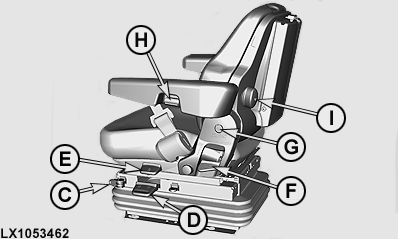

LX1053462-UN-27JUN12

IMPORTANTE: Durante la regolazione del sedile, sussiste pericolo di schiacciamento. Gli oggetti sistemati in cabina possono limitare lo spazio libero. Assicurarsi che esista una distanza sufficiente fra i componenti adiacenti per evitare collisioni. Il contatto accidentale con gli elementi di comando può mettere in movimento il trattore o l'attrezzatura.

IMPORTANTE: Allineare e bloccare sempre il sedile dell'operatore nella posizione di guida durante la guida del trattore.

• A — Regolazione avanzamento/arretramento

  Tirare la leva (A) verso l'alto e portare il sedile nella posizione desiderata. Far scattare la leva in posizione.

• B — Indicatore della regolazione di peso e altezza

  Il segno verde nell'indicatore indica che il peso e l'altezza sono stati impostati correttamente.

• C — Regolazione del molleggio avanti/indietro
  • Leva (C) anteriore - nessun molleggio avanti/indietro
  • Leva (C) indietro - molleggio avanti/indietro attivo

• D — Regolazione del peso

  Il sedile dell'operatore deve essere occupato per essere regolato in base al peso dell'operatore. Per regolare il sedile in funzione del peso dell'operatore, avviare il motore, attendere che il sedile si adatti alle nuove condizioni, quindi tirare la leva (D) verso l'alto o spingerla verso il basso fino a quando non appare il segno verde nell'indicatore (B).

  NOTA: Il sedile dell'operatore può essere impostato per un peso da 50 a 130 kg.

• D — Regolazione dell'altezza

  Dopo aver eseguito la regolazione del peso, il sedile può essere regolato a qualsiasi altezza. Per regolare l'altezza, tirare la leva (D) verso l'alto o spingerla verso il basso fino a battuta. Il segno verde deve comparire nell'indicatore (B). Se durante la regolazione dell'altezza viene raggiunto il limite superiore o inferiore, ridurre o aumentare leggermente la regolazione dell'altezza per garantire una corsa minima verso l'alto e il basso (sospensione).

• E — Regolazione della rotazione

  IMPORTANTE: Utilizzare la rotazione a sinistra solo per entrare e uscire.

  Il sedile può essere ruotato azionando la leva (E) come segue:

  Tirare la leva verso l'alto. Il sedile può ruotare liberamente di 15° a sinistra e destra. Per bloccarlo, premere la leva verso il basso. Il sedile scatta nella posizione successiva dopo una rotazione di 7,5°.

  NOTA: Sulle versioni con leva multifunzione sul bracciolo, ruotare il sedile dell'operatore a sinistra di soli 7,5°. Evitare collisioni con il volante.

• F — Regolazione dell'inclinazione dello schienale

  Tirare la leva (F) verso l'alto e mantenerla in questa posizione. Regolare l'angolazione dello schienale nella posizione desiderata e far scattare nuovamente la leva in posizione.

• G — Regolazione dell'altezza dei braccioli

  Su entrambi i lati, rimuovere la copertura (G) ed allentare i dadi esagonali. Portare i braccioli nella posizione desiderata e serrare i dadi esagonali.

• H — Regolazione dell'inclinazione dei braccioli

  La manopola (H) consente di regolare l'inclinazione dei braccioli (regolazione continua). Per abbassare il bracciolo di 30°, premere il regolatore dell'inclinazione (H) nel bracciolo.

• I — Regolazione del supporto lombare sullo schienale

  Usare la manopola (I) per regolare la posizione del supporto lombare.
