Cambio olio nei riduttori finali (assale trazione anteriore con freno)

LX1045674-UN-08NOV10

Sostituire l'olio dei riduttori finali appena dopo le prime 100 ore di funzionamento. Quindi, sostituire l'olio ogni 750 ore di funzionamento. Usare sempre uno degli oli per la trasmissione elencati nella sezione "Gasolio, lubrificanti, olio idraulico e refrigerante".

ATTENZIONE: Se l'olio è caldo, potrebbe essere in pressione. Togliere lentamente il tappo del foro di scarico.

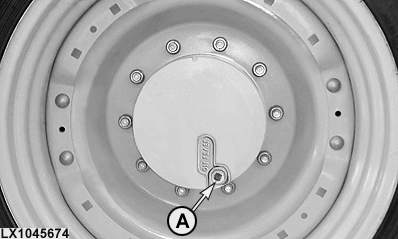

1. Girare la ruota fino a che il tappo (A) del foro di scarico non si trova in basso. Togliere il tappo del foro di scarico e raccogliere l'olio in un contenitore adatto.

2. Girare la ruota di 90° in modo che la linea contrassegnata con OIL LEVEL (livello olio) si trovi in posizione orizzontale (vedere "Manutenzione / ogni 250 ore") e rifornire con olio nuovo attraverso il foro del tappo di scarico. L'olio deve essere al livello del foro di scarico.

3. Reinstallare il tappo del foro di scarico e serrarlo a 120 Nm (90 lb.-ft.).

Per le capacità, vedere "Specifiche".
