Cambio dell'olio per trasmissione/idraulico e relativi filtri (trattori con trasmissione PowrQuad™ PLUS o AutoQuad™ PLUS)

LX1053399-UN-07MAR12

LX1046191-UN-09JUN11

Filtro dell'olio del sistema idraulico

LX1046193-UN-09JUN11

Filtro olio trasmissione

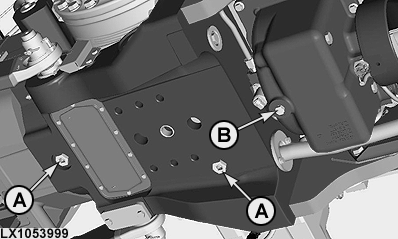

A - Tappo foro di scarico scatola differenziale

B - Tappo foro di scarico frizione trazione anteriore

C - Filtro dell'olio del sistema idraulico

D - Filtro olio trasmissione

1. Avviare il motore e azionare varie funzioni idrauliche affinché l'olio si riscaldi.

2. Parcheggiare il trattore in piano. Abbassare le parallele, il caricatore frontale, le attrezzature anteriori e altre attrezzature che prelevano olio dalla trasmissione.

3. Arrestare il motore ed estrarre la chiave.

4. Innestare il bloccaggio di stazionamento.

5. Rimuovere i tappi dei fori di scarico (A) e (B) e raccogliere l'olio in un contenitore adatto. Per le capacità, vedere Specifiche.

   Dopo aver scaricato l'olio, montare dei nuovi anelli di tenuta sui tappi dei fori di scarico (A) e (B) e serrarli.

6. Svitare il filtro dell'olio idraulico (C) ed il filtro della trasmissione (D).

7. Ingrassare gli anelli di tenuta delle nuove cartucce e avvitarle in sede.

   Usare solo cartucce filtranti originali John Deere!

   IMPORTANTE: Sostituire sempre entrambi i filtri contemporaneamente. Non sostituirne mai uno solo.

8.
   LX1049819-UN-08OCT10

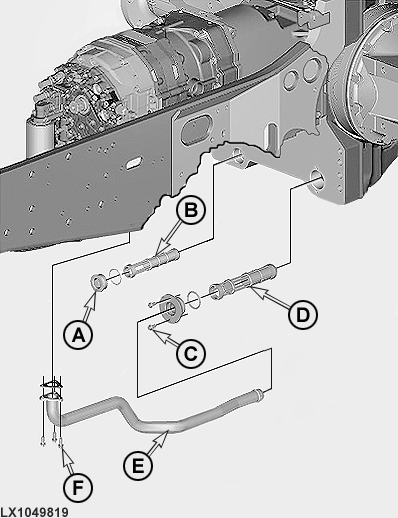

   Retine di aspirazione, trattori con PowrQuad™ PLUS

   A - Tappo foro di scarico (50 N·m; 37 lb.-ft.)

   B - Retina di aspirazione

   C - 2 viti (37 N·m; 27 lb.-ft.)

   D - Retina di aspirazione

   E - Tubo di aspirazione

   F - 3 viti (18 N·m; 13 lb.-ft.)

   Togliere le viti (F) e rimuovere il tubo di aspirazione (E). Rimuovere le viti (C) e il tappo del foro di scarico (A). Rimuovere le retine di aspirazione (B) e (D) e lavarle nel combustibile.

---




9. Reinstallare tutte le parti come illustrato e serrare le viti alla coppia specificata.

   IMPORTANTE: Prima dell’installazione sostituire tutte le guarnizioni e ingrassarle con olio.

10. Controllare se il tappo del foro di scarico (A) è in posizione corretta e stringerlo a 50 Nm (37 lb.-ft.).

11. Rifornire la cassa della trasmissione con nuovo olio per trasmissione/idraulico. Per le capacità, vedere Specifiche.

Controllo del livello dell'olio

Fare girare brevemente il motore e azionare alcune funzioni idrauliche. Arrestare il motore.

Attendere 10 - 15 minuti e poi controllare il livello dell'olio. Deve essere tra i riferimenti per i livelli minimo e massimo sulla spia trasparente. In caso contrario, correggere secondo necessità.
