Scatola relè e fusibili (PLB) - (sui trattori 6170R e 6210R)

Informazioni generali

LX1053697-UN-10JAN12

LX1053353-UN-10JAN12

LX1053354-UN-10JAN12

IMPORTANTE: Per evitare danni all'impianto elettrico, non usare mai un fusibile di amperaggio superiore a quello riportato nella tabella.

IMPORTANTE: Al momento della consegna del trattore, alcuni alloggi dei fusibili sono vuoti: questi devono esser lasciati vuoti fino all'eventuale installazione dell'attrezzatura opzionale corrispondente.

I fusibili ed i relè del Power Link Box (PLB) sono ubicati dietro al predellino di destra.

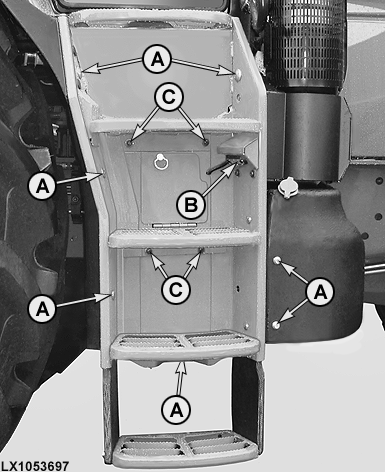

IMPORTANTE: Sui trattori dotati di luci temporizzate (B), rimuovere la luce temporizzata prima di rimuovere il predellino. Per questa operazione togliere le viti (C) e rimuovere il pannello. Rimuovere quindi le viti della luce temporizzata e quindi la luce stessa (B).

Svitare le viti (A) che fissano il predellino e rimuoverlo.

Svitare le viti (D) e rimuovere la copertura della scatola relè e fusibili (PLB).

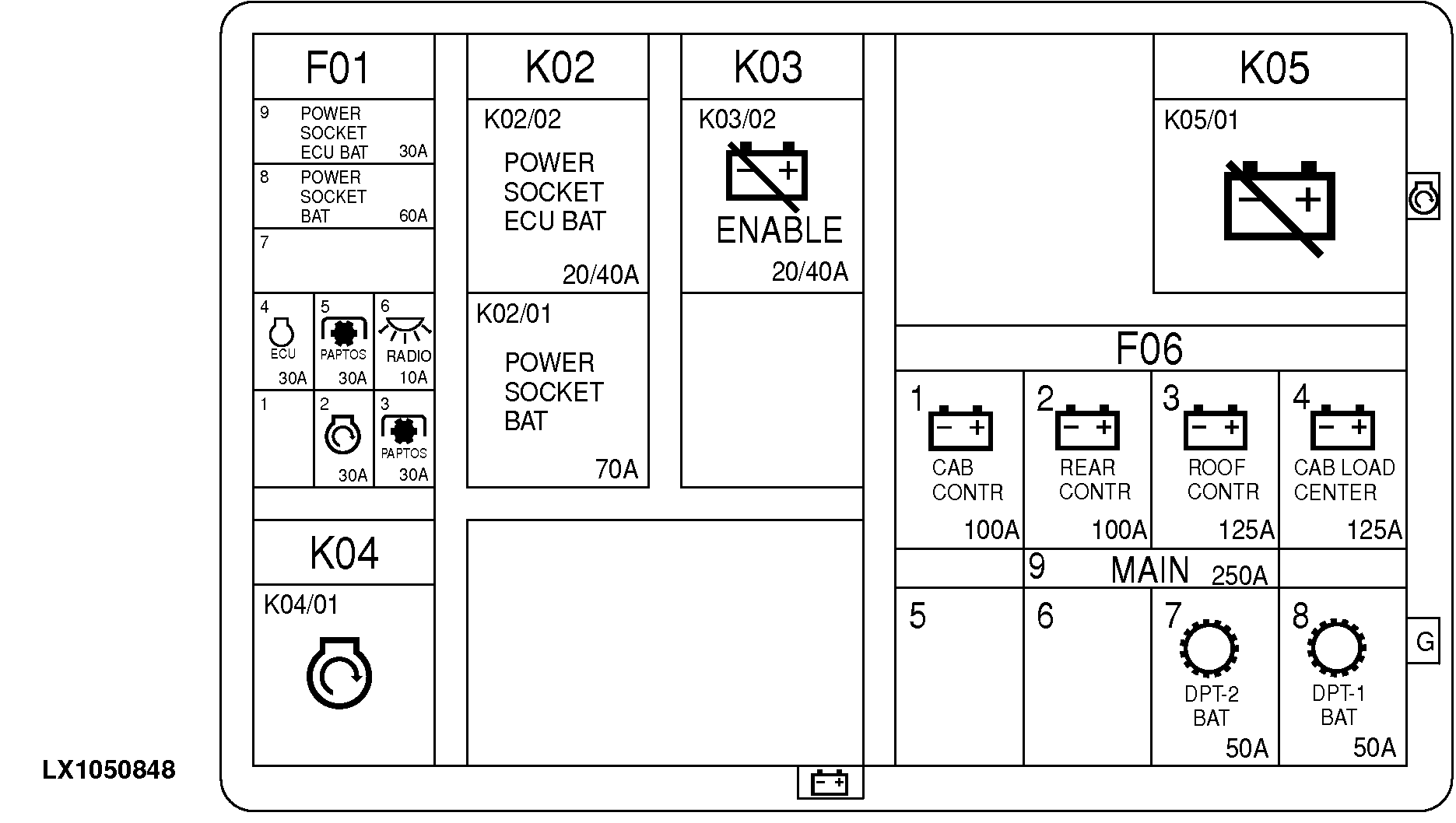

Sommario della scatola relè e fusibili (PLB) - (sui trattori 6170R - 6210R)

LX1050848-UN-19OCT10

Fusibili (PLB) - (sui trattori 6170R - 6210R)

N. fusibile	Capacità (A)	Utenza	N. fusibile	Capacità (A)	Utenza
F01PLB/01	—	Non utilizzato	F06PLB/01	100 A	Alimentazione dell'unità di comando cabina
F01PLB/02	30 A	Relè motorino di avviamento	F06PLB/02	100 A	Alimentazione dell'unità di comando telaio posteriore
F01PLB/03	30 A —	Bobine magnetiche per regimi PTO posteriore (PAPTOS) Non utilizzato con trasmissione DirectDrive	F06PLB/03	125 A	Alimentazione dell'unità di comando tetto
F01PLB/04	30 A	Unità di comando del motore ECU	F06PLB/04	125 A	Alimentazione scatola relè e fusibili (LCS)
F01PLB/05	30 A —	Bobine magnetiche per regimi PTO posteriore (PAPTOS) Non utilizzato con trasmissione DirectDrive	F06PLB/05	—	Non utilizzato
F01PLB/06	10 A	Fusibile per tensione della batteria (solo con interruttore di esclusione della batteria)	F06PLB/06	—	Non utilizzato
F01PLB/07	—	Non utilizzato	F06PLB/07	50 A	Solenoidi per regimi della PTO in caso di cambio servoassistito PTO (PAPTOS) Su trasmissione DirectDrive, solenoidi per unità di comando per cambio gamma
F01PLB/08	60 A	Prese attrezzatura (alimentazione ai componenti)	F06PLB/08	— 50 A	Non utilizzato Su trasmissione DirectDrive, solenoidi per unità di comando per cambio marcia
F01PLB/09	30 A	Prese attrezzatura (alimentazione per unità di comando attrezzatura)	F06PLB/09	250 A	Fusibile principale

Relè (PLB) - (sui trattori 6170R - 6210R)

N. relè	Capacità (A)	Designazione	N. relè	Capacità (A)	Designazione
K02PLB/01	70 A	Relè alimentazione delle prese ISOBUS	K03PLB/02	20/40 A	Relè per relè di esclusione batteria
K02PLB/02	20/40 A	Relè alimentazione per unità di comando delle attrezzature (prese ISOBUS)	K04PLB/01	70/100 A	Relè motorino di avviamento
K03PLB/01	-	Non utilizzato	K05PLB/01	-	Relè di esclusione batteria
