Fusibili e relè (LCS) con trasmissioni AutoPowr™/IVT™ - (sui trattori 6170R - 6210R)

Informazioni generali

LX1050130-UN-08MAR11

LX1050131-UN-16FEB11

IMPORTANTE: Per evitare danni all'impianto elettrico, non usare mai un fusibile di amperaggio superiore a quello riportato nella tabella.

IMPORTANTE: Al momento della consegna del trattore, alcuni alloggi dei fusibili sono vuoti: questi devono esser lasciati vuoti fino all'eventuale installazione dell'attrezzatura opzionale corrispondente.

La scatola dei fusibili e dei relè del circuito del centro di carico secondario (Load Center Secondary, LCS) è ubicata nella console di destra, nella zona piedi.

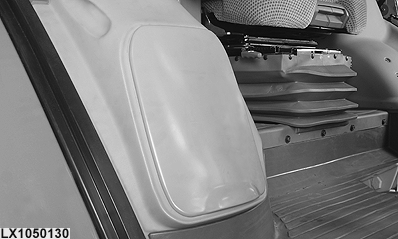

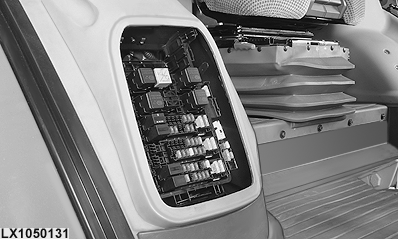

Rimuovere la copertura della scatola relè e fusibili (LCS).

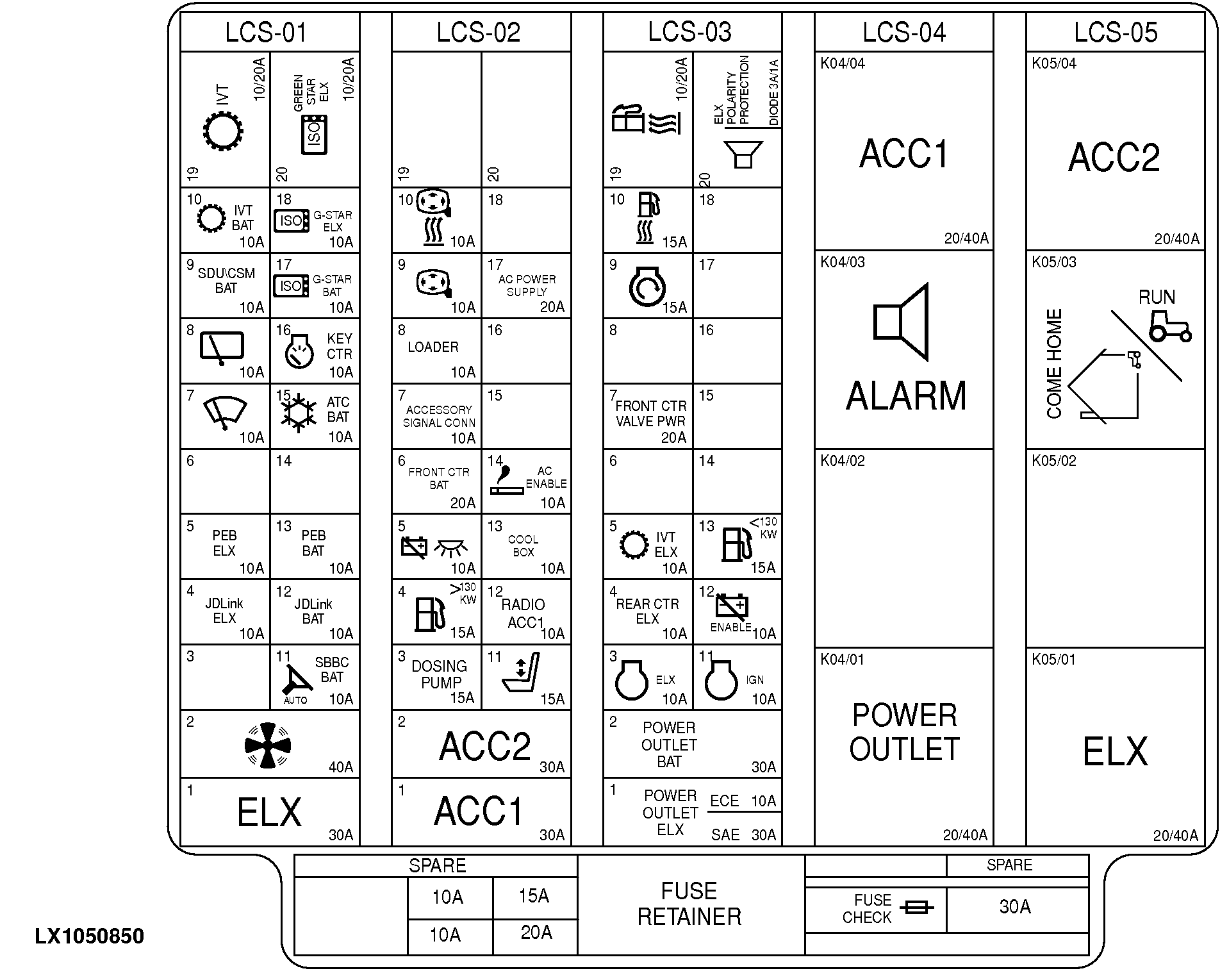

Sommario degli elementi della scatola relè e fusibili (LCS) con trasmissioni AutoPowr™/IVT™ - (sui trattori 6170R - 6210R)

LX1050850-UN-19OCT10

LCS-01 - F01LCS - Fusibili (LCS) con trasmissione AutoPowr™/IVT™

LCS-02 - F02LCS - Fusibili (LCS) con trasmissione AutoPowr™/IVT™

LCS-03 - F03LCS - Fusibili (LCS) con trasmissione AutoPowr™/IVT™

LCS-01 - K01LCS - Relè (LCS) con trasmissione AutoPowr™/IVT™

LCS-02 - K02LCS - Relè (LCS) con trasmissione AutoPowr™/IVT™

LCS-03 - K03LCS - Relè/diodi (LCS) con trasmissione AutoPowr™/IVT™

LCS-04 - K04LCS - Relè (LCS) con trasmissione AutoPowr™/IVT™

LCS-05 - K05LCS - Relè (LCS) con trasmissione AutoPowr™/IVT™

FUSE CHECK - Provafusibili

FUSE RETAINER - Ritegno per attrezzo per la sostituzione dei fusibili (adatto per tutti i tipi di fusibile)

SPARE - Fusibili di riserva

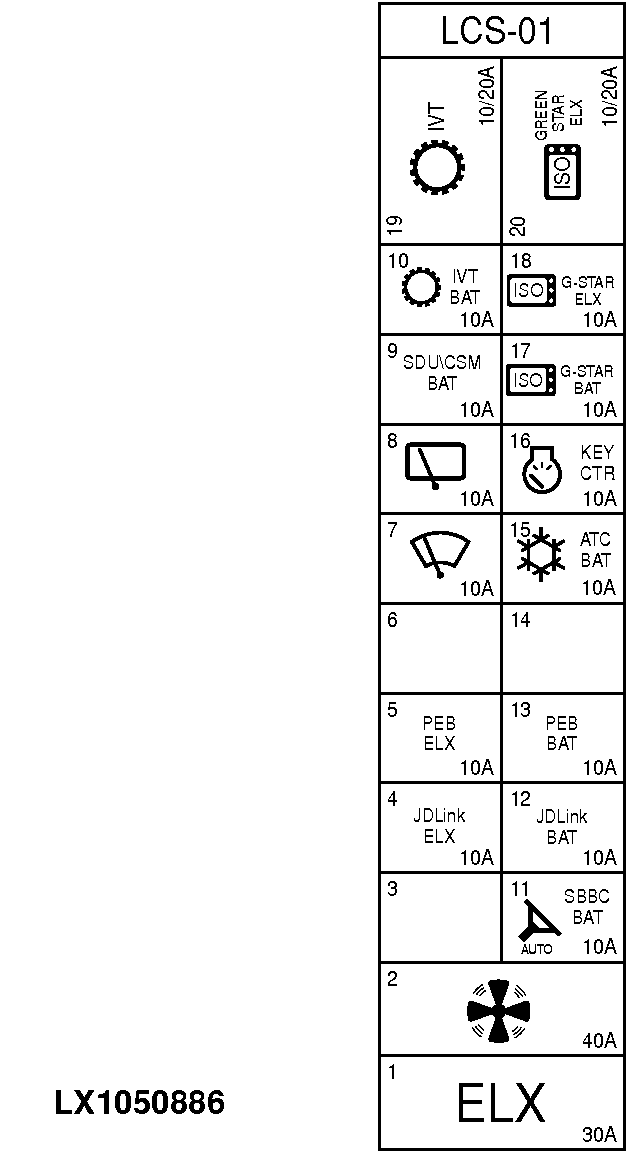

F01LCS - Fusibili (LCS) con trasmissioni AutoPowr™/IVT™ - (sui trattori 6170R - 6210R)

LX1050886-UN-19OCT10

N. fusibile	Capacità (A)	Utenza
F01LCS/01	30 A	Alimentazione circuiti elettronici (ELX)
F01LCS/02	40 A	Motorino della ventola di ricircolo
F01LCS/03	-	Non utilizzato
F01LCS/04	10 A	Unità di comando per sistema telematico (JDLink/Service ADVISOR remoto)
F01LCS/05	-	Non utilizzato (opzione attualmente non disponibile)
F01LCS/06	-	Non utilizzato
F01LCS/07	10 A	Motorino tergicristallo anteriore
F01LCS/08	10 A	Motorino tergicristallo posteriore
F01LCS/09	10 A	Unità di comando per CommandCenter, unità di comando per modulo interruttori in cabina, presa di servizio (CAN BUS)
F01LCS/10	10 A	Unità di comando della trasmissione (AutoPowr™IVT™)
F01LCS/11	10 A	Unità di comando dello sterzo (AutoTrac)
F01LCS/12	10 A	Unità di comando per sistema telematico (JDLink/Service ADVISOR remoto)
F01LCS/13	-	Non utilizzato (opzione attualmente non disponibile)
F01LCS/14	-	Non utilizzato
F01LCS/15	10 A	Unità di comando per ClimaTrak™, radio o unità di comando per climatizzatore, radio
F01LCS/16	10 A	Gruppo strumenti, unità di comando immobilizer
F01LCS/17	10 A	GreenStar™ (AMS)
F01LCS/18	10 A	GreenStar™ (AMS)

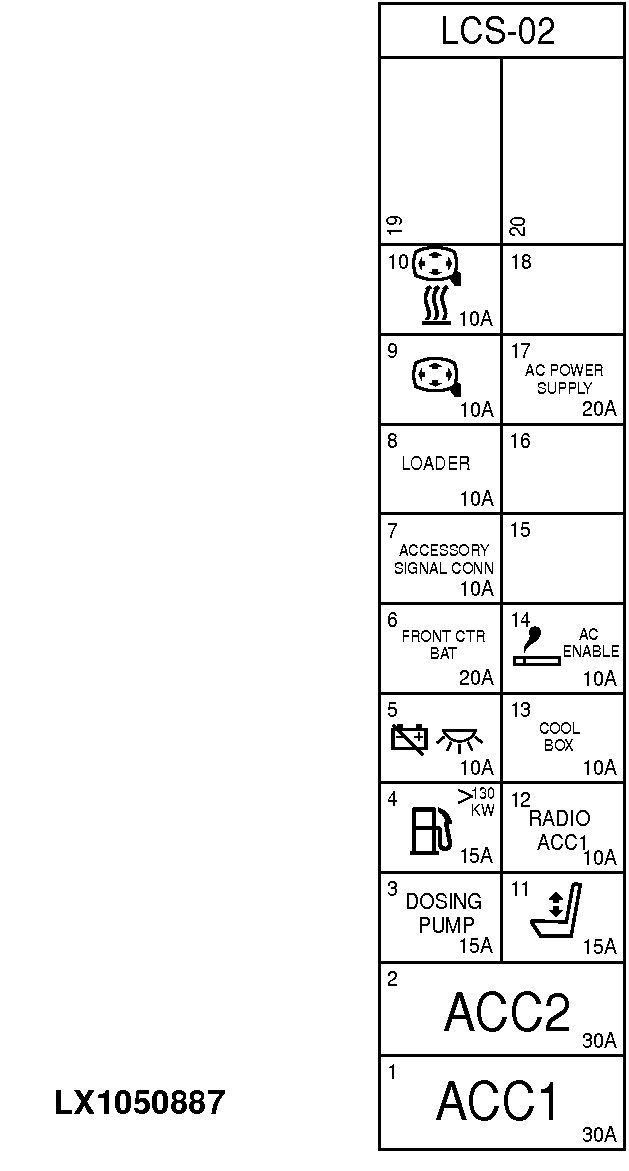

F02LCS - Fusibili (LCS) con trasmissioni AutoPowr™/IVT™ - (sui trattori 6170R - 6210R)

LX1050887-UN-19OCT10

N. fusibile	Capacità (A)	Utenza
F02LCS/01	30 A	Alimentazione per accessori (ACC1)
F02LCS/02	30 A	Alimentazione per accessori (ACC2)
F02LCS/03	15 A	Pompa di dosaggio del combustibile (motori con potenza superiore a 177 CV / 130 kW) per modelli 6170R, 6190R e 6210R
F02LCS/04	15 A	Pompa del combustibile (motori con potenza superiore a 177 CV / 130 kW) per modelli 6170R, 6190R e 6210R
F02LCS/05	10 A	Interruttore di esclusione della batteria, illuminazione del predellino
F02LCS/06	20 A	Unità di comando telaio anteriore
F02LCS/07	10 A	Connettore per accessori (X37F-3), presa di segnale
F02LCS/08	10 A	Connettore per caricatore frontale (X37F), attacco a comando elettroidraulico (E-PUH)
F02LCS/09	10 A	Retrovisori elettrici esterni (regolazione)
F02LCS/10	10 A	Retrovisori elettrici esterni (riscaldamento)
F02LCS/11	15 A	Sedile dell'operatore
F02LCS/12	10 A	Radio
F02LCS/13	10 A	Vano frigorifero elettrico
F02LCS/14	10 A	Accendisigari, convertitore di corrente 230/115 V, videocamera
F02LCS/15	-	Non utilizzato
F02LCS/16	-	Non utilizzato
F02LCS/17	20 A	Convertitore di corrente 230/115 V
F02LCS/18	-	Non utilizzato

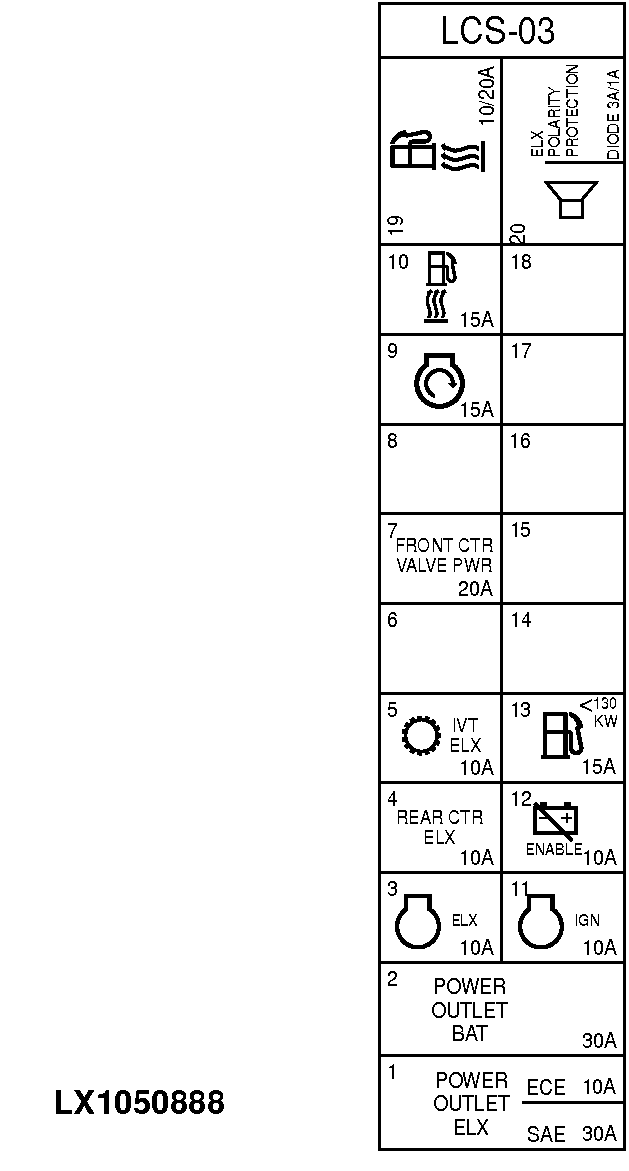

F03LCS - Fusibili (LCS) con trasmissioni AutoPowr™/IVT™ - (sui trattori 6170R - 6210R)

LX1050888-UN-19OCT10

N. fusibile	Capacità (A)	Utenza
F03LCS/01	30 A 10 A	Presa tripolare, presa di alimentazione, presa a 7 contatti (SAE) Presa tripolare, presa di alimentazione (ECE)
F03LCS/02	30 A 30 A	Presa tripolare, presa di alimentazione, presa a 7 contatti (SAE) Presa tripolare, presa di alimentazione (ECE)
F03LCS/03	10 A	Unità di comando del motore ECU, unità di comando immobilizer
F03LCS/04	10 A	Unità di comando telaio posteriore
F03LCS/05	10 A	Unità di comando della trasmissione (AutoPowr™IVT™)
F03LCS/06	-	Non utilizzato
F03LCS/07	20 A	Alimentazione dell'unità di comando telaio anteriore (valvole a solenoide, stepper motor E-ICV)
F03LCS/08	-	Non utilizzato
F03LCS/09	15 A	Interruttore di accensione
F03LCS/10	15 A	Preriscaldatore combustibile
F03LCS/11	10 A	Unità di comando del motore ECU
F03LCS/12	10 A	Relè per interruttore di esclusione batteria
F03LCS/13	15 A	Pompa del combustibile (motori con potenza inferiore a 177 CV / 130 kW) non per modelli 6170R, 6190R e 6210R
F03LCS/14	-	Non utilizzato
F03LCS/15	-	Non utilizzato
F03LCS/16	-	Non utilizzato
F03LCS/17	-	Non utilizzato
F03LCS/18	-	Non utilizzato

Relè (LCS) con trasmissioni AutoPowr™/IVT™ - (sui trattori 6170R - 6210R)

LX1050850-UN-19OCT10

N. relè	Capacità (A)	Designazione	N. relè	Capacità (A)	Designazione
K01LCS/19	10/20 A	Relè di abilitazione della trasmissione (trasmissione AutoPowr™/IVT™)	K04LCS/01	20/40 A	Relè presa tripolare, presa di alimentazione multipla, presa a 7 contatti (SAE) Relè per presa tripolare, presa di alimentazione (ECE)
K01LCS/20	10/20 A	Relè per GreenStar™ (AMS)	K04LCS/02	-	Non utilizzato
			K04LCS/03	-	Segnale acustico
K02LCS/19	-	Non utilizzato	K04LCS/04	20/40 A	Relè alimentazione accessori (ACC1)
K02LCS/20	-	Non utilizzato
			K05LCS/01	20/40 A	Relè alimentazione circuiti elettronici (ELX)
K03LCS/19	10/20 A	Relè preriscaldatore combustibile	K05LCS/02	-	Non utilizzato
K03LCS/20	1 A	Diodo per alimentazione circuiti elettronici	K05LCS/03	-	Connettore per modalità Come Home
K03LCS/20	3 A	Diodo per segnale acustico	K05LCS/04	20/40 A	Relè alimentazione accessori (ACC2)
