Sostituzione della cinghia di trasmissione - Motori 6 cilindri

LX1053313-UN-09APR13

LX1045740-UN-26NOV10

LX1045741-UN-26NOV10

A - Foro (camma)

B - Foro (piastra base)

C - Rullo tendicinghia

D - Viti dentellate sottotesta (6 pezzi)

E - Cinghia di trasmissione

F - Ventola

NOTA: Sui trattori dotati di PTO anteriore, la cinghia di trasmissione deve essere sostituita dal concessionario John Deere™.

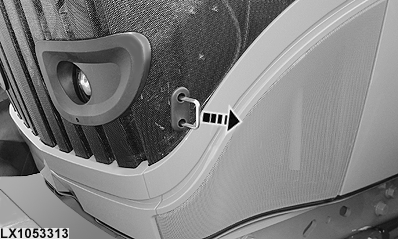

Tirare il fermo e sollevare il cofano.

ATTENZIONE: Scollegare il cavo di massa (—) dalla batteria.

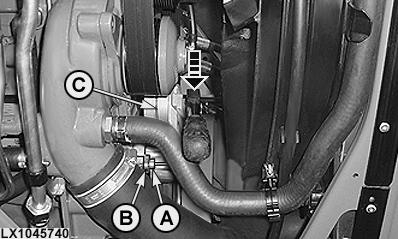

Utilizzare una chiave a sezione quadra per ruotare il rullo tendicinghia (C) (vedere freccia) fino ad allineare i fori (A) e (B). Inserire una spina di metallo con diametro di 5 mm (0.2 in.) nei due fori allineati e fissare il rullo tendicinghia.

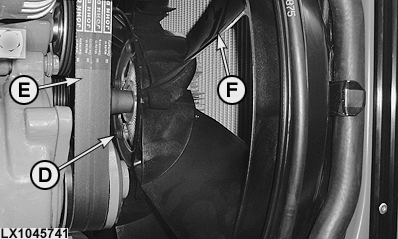

Rimuovere le sei viti (D) dalla ventola.

Togliere la cinghia di trasmissione (E) sopra la ventola (F).

Installare la cinghia di trasmissione seguendo il percorso della cinghia e scollegare di nuovo il tendicinghia.

Per tendere la cinghia, ruotare leggermente il rullo tendicinghia in modo da sbloccare la spina metallica ed estrarla dai fori. Il tendicinghia ritorna automaticamente in posizione di tensionamento.

IMPORTANTE: Durante l'installazione, utilizzare sempre viti dentellate sottotesta nuove.

Inserire la ventola (F) e serrare le viti dentellate sottotesta nuove (D) secondo la specifica seguente.

Rif.	Dimensione	Specifica
Fissaggio alla ventola	Coppia	22 – 28 Nm 16 – 21 lb-ft

Percorso della cinghia di trasmissione

LX1045748-UN-01DEC10

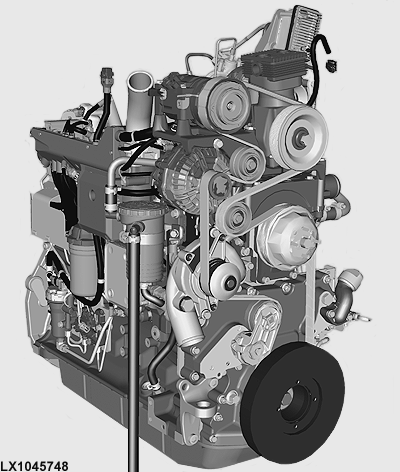

Cinghia di trasmissione, motore con compressore

LX1045749-UN-01DEC10

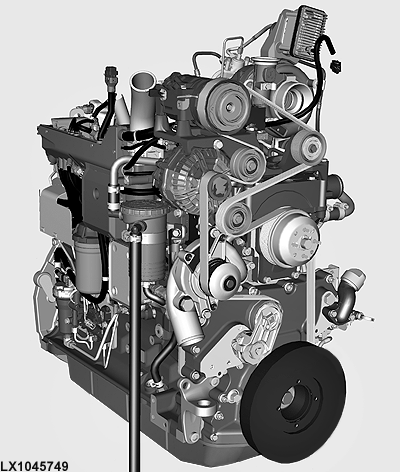

Cinghia di trasmissione, motore senza compressore
