Cambio trasmissione PowrQuad™ PLUS

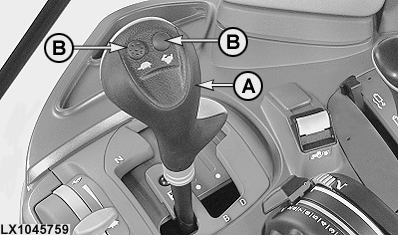

LX1045759-UN-06DEC10

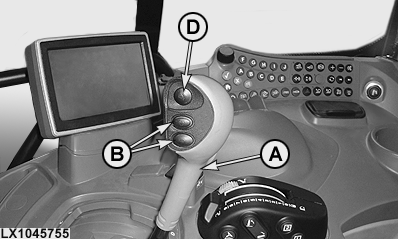

LX1045755-UN-06DEC10

Pulsanti e leva di cambio gamma (con frizione a mano)

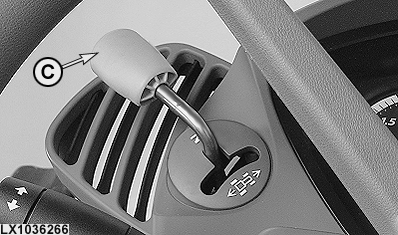

LX1036266-UN-06JUN06

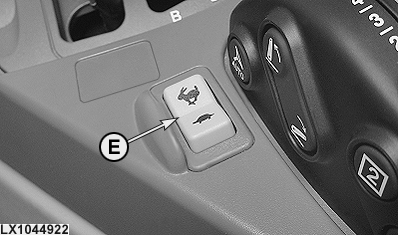

LX1044922-UN-11DEC07

A - Leva di cambio gamma

B - Pulsanti di cambio marcia

C - Leva del senso di marcia

D - Pulsante frizione a mano

E - Interruttore cambio marcia (opzionale)

Il cambio della marcia si effettua mediante la leva (A) di cambio gamma, i pulsanti di cambio marcia (B) o l'interruttore (E), e la leva del senso di marcia (C). La frizione a mano si aziona con il pulsante (D).
Prima di avviare il motore, spostare la leva del senso di marcia (C) in posizione neutrale. Per guidare, spostare prima la leva di cambio gamma (A) sulla gamma desiderata e poi spostare la leva del senso di marcia nel senso di marcia desiderato.

ATTENZIONE: Se si aziona la leva del senso di marcia quando il motore è in moto ed è selezionata una gamma, il trattore inizia a muoversi.

Per cambiare le gamme, premere il pedale della frizione o azionare il pulsante della frizione a mano. Non è necessario azionare la frizione per cambiare marcia o per cambiare senso di marcia.
Per parcheggiare il trattore portare la leva del senso di marcia (C) in posizione neutrale ed inserire quindi il bloccaggio di stazionamento sulla leva di cambio gamma (A).

IMPORTANTE: Inserire il bloccaggio di stazionamento solo a trattore fermo.

NOTA: Se la leva del cambio (A) viene portata sulla posizione di stazionamento quando la leva del senso di marcia (C) non è posizionata su neutrale, si attiva un segnale acustico e la spia blu INFO si accende. Quando si spegne il motore, la leva del senso di marcia rimane nella posizione selezionata ma la trasmissione passa a neutrale.

Se la leva del senso di marcia non si trova su neutrale quando si avvia il motore, si attiva un segnale acustico e compare un messaggio relativo sul CommandCenter™ per segnalare questa situazione all'operatore.

Se la leva del senso di marcia viene spostata dalla posizione neutrale quando è inserito il freno di stazionamento, si attiva un segnale acustico e la spia blu INFO si accende. Per far muovere il trattore, portare la leva di cambio gamma prima su una gamma e poi portare la leva del senso di marcia da neutrale alla posizione desiderata.

Frizione a mano

Premendo il pulsante (D), la frizione stacca. È possibile quindi selezionare le gamme o arrestare il trattore. Rilasciare il pulsante (D), la frizione si innesta con modulazione. Per trattori con interruttore del sedile (interruttore di rilevazione della presenza dell'operatore):
se nei 3 secondi precedenti il rilascio del pulsante sul sedile non è presente un peso e non è stato azionato il pedale della frizione o del freno, il trattore non si sposta, anche se la leva del senso di marcia è su avanzamento o retromarcia. Sul CommandCenter™ compare un messaggio. Per far muovere il trattore, spostare la leva del senso di marcia su neutrale e quindi nuovamente nella posizione desiderata.

NOTA: La frizione a mano non è adatta per accostare un'attrezzatura in fase di attacco.

La frizione a mano può essere attivata o disattivata all'indirizzo PTQ167. Vedere "Personalizzazione" in "Funzionamento ed invio di indirizzi di diagnosi con CommandCenter (livello cliente)", Sezione "Codici di errore per diagnosi e personalizzazione".

Cambio dei rapporti consigliato per la guida sotto carico (trasporto) con adattamento marce disattivato:

1. Selezionare una gamma adeguata per la guida sotto carico.
2. Inserire la prima.
3. Guidare il trattore e salire di gamma fino a raggiungere quella più elevata.
4. Aumentare di marcia.

Cambio dei rapporti consigliato per la guida sotto carico (trasporto) con adattamento marce attivato:

1. Selezionare una gamma adeguata per la guida sotto carico.
2. Inserire la prima.
3. Guidare il trattore e salire di marcia fino a raggiungere quella più elevata.
4. Selezionare la gamma successiva: il sistema di adattamento delle marce selezionerà automaticamente la marcia che corrisponde alla velocità di spostamento.
5. Aumentare di marcia e cambiare le gamme fino a raggiungere la velocità di spostamento desiderata.

Funzionamento a basse temperature

L'olio freddo (0 °C, 32 °F) può influire sul funzionamento della leva di inversione del senso di marcia. A temperature inferiori a -10 °C (14 °F), il tempo per il cambio del senso di marcia potrebbe essere più elevato. A temperature inferiori a +5 °C (41 °F), il cambio automatico Softshift è disattivato.

In certi casi potrebbe essere necessario azionare più volte la leva di inversione del senso di marcia prima che il trattore inizi a muoversi. Dopo che l'olio si è scaldato, il funzionamento ritorna ad essere normale.

Modalità Come Home

In alcune circostanze è possibile guidare il trattore nella modalità Come Home anche in presenza di un guasto elettrico alla trasmissione.

Per fare ciò, arrestare il motore, rimuovere il connettore K05/03 (scatola dei relè LCS-05) e reinstallarlo a 90° rispetto alla posizione originaria. La dicitura "Come Home" deve essere rivolta verso l'alto.

NOTA: In modalità come home, il regime del motore è limitato a 1500 giri/min e per ogni gamma è disponibile solo la prima marcia. La frizione manuale NON è disponibile.

Restrizione in caso di mancanza del segnale di velocità

Se l'unità di comando rileva che il segnale di velocità è assente, per ogni gamma sono disponibili solo le prime tre marce.
