Terzo punto EasyGuide (se presente)

LX1045823-UN-14FEB11

I - Azionato dalla cabina

LX1045824-UN-14FEB11

I - Azionato dalla cabina

LX1045862-UN-14FEB11

II - Azionato da terra

LX1045863-UN-14FEB11

II - Azionato da terra

A - Cavo di comando (terzo punto)

B - Cavo di comando (nottolino di arresto)

C - Nottolino di arresto (staffa)

D - Nottolino di arresto (terzo punto)

Il terzo punto EasyGuide è un sistema che permette all'utente di innestare e disinnestare il terzo punto dalla cabina e da terra.

IMPORTANTE: Prestare attenzione: il terzo punto è pesante e può danneggiare gli altri componenti in caso di ribaltamento.

IMPORTANTE: Verificare che il terzo punto idraulico sia sempre completamente retratto e bloccato nel nottolino di arresto (C) sulla staffa per il terzo punto una volta terminato il lavoro.

I - Terzo punto EasyGuide, azionamento dalla cabina

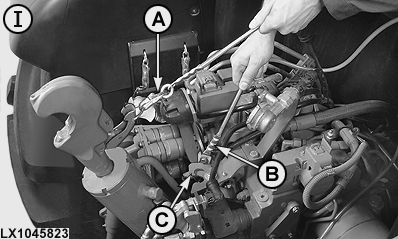

1. Per questa operazione, tirare il terzo punto utilizzando il cavo di comando (A) e trattenere il cavo.

2. Utilizzare il cavo di comando (B) per sbloccare il nottolino di arresto (C). Con entrambe le mani, portare il terzo punto con il cavo di comando (A) sulla posizione desiderata e farlo innestare nell'attrezzatura.

   IMPORTANTE: Verificare che il terzo punto sia fissato in maniera sicura e che il nottolino di arresto (D) si sia innestato correttamente.

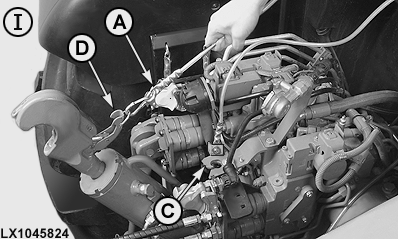

3. Per separare il terzo punto dall'attrezzatura, abbassare l'attrezzatura, utilizzare entrambe le mani per sbloccare con il cavo di comando (A) il nottolino di arresto (D) e tirare il terzo punto. Farlo quindi innestare nel nottolino di arresto (C) nella staffa per il terzo punto.

II - Terzo punto EasyGuide, azionamento da terra

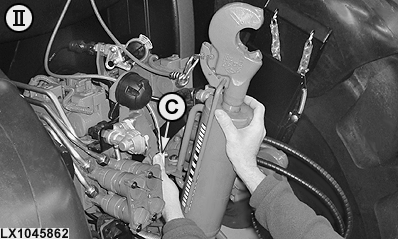

1. Per questa operazione, premere il terzo punto nella relativa staffa e sbloccare il nottolino di arresto (C).

2. Utilizzare tutte e due le mani per spostare il terzo punto nella posizione desiderata e innestarlo nell'attrezzatura.

   IMPORTANTE: Verificare che il terzo punto sia fissato in maniera sicura e che il nottolino di arresto (D) si sia innestato correttamente.

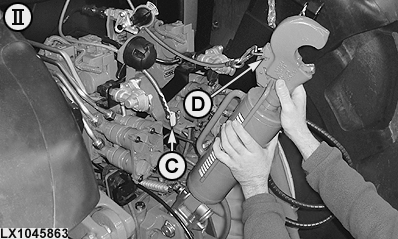

3. Per separare il terzo punto dall'attrezzatura, abbassare l'attrezzatura, sbloccare il nottolino di arresto (D) e tirare il terzo punto utilizzando entrambe le mani . Farlo quindi innestare nel nottolino di arresto (C) nella staffa per il terzo punto.
