Sollevatore anteriore

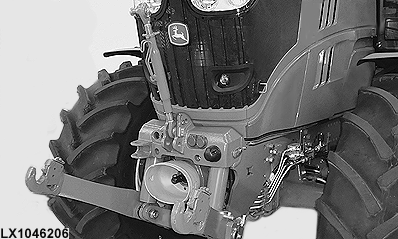

LX1046206-UN-22JUN11

Il sollevatore anteriore può essere azionato dal distributore idraulico I.

Bloccaggio dei ganci delle parallele

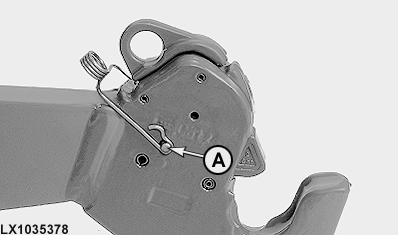

LX1035378-UN-18JAN05

A — Kit di componenti per bloccaggio

ATTENZIONE: Se vengono attaccate attrezzature con carichi asimmetrici (ad esempio l'apparato falciante montato lateralmente) o se si guida in aree con presenza di cespugli alti ed alberi (ad esempio se si lavora in un bosco), le parallele devono essere bloccate per evitare aperture involontarie.

Usare il kit di componenti per bloccaggio John Deere™ AL165485 su entrambi i ganci di attacco.

Posizioni delle parallele

LX1046207-UN-21JUN11

LX1046208-UN-21JUN11

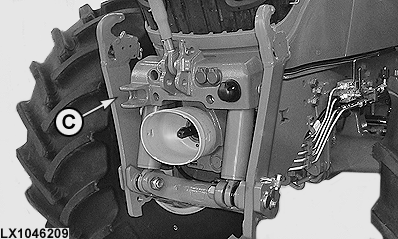

LX1046209-UN-22JUN11

B — Parallele bloccate

C — Parallele in posizione di trasporto

Valvola di arresto

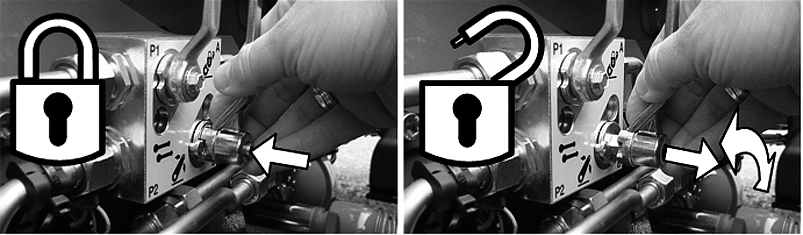

LX1054666-UN-10APR12

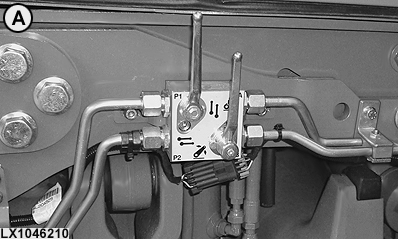

LX1046210-UN-22JUN11

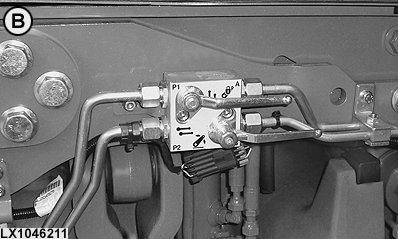

LX1046211-UN-22JUN11

La valvola di arresto addizionale consente le seguenti impostazioni:

A —Flusso dell'olio bloccato

B — Sollevamento ed abbassamento con olio in pressione

ATTENZIONE: Se il distributore idraulico I è dotato di attacchi addizionali verso il retro (per l'azionamento delle attrezzature posteriori), la valvola di arresto deve essere bloccata (A) prima di azionare le attrezzature posteriori mediante il distributore idraulico I.

NOTA: Quando si usa una catena per limitare l'altezza di taglio su un apparato falciante, evitare danni selezionando l'impostazione (B). Inoltre, per abbassare l'apparato falciante impostare il distributore idraulico I sulla posizione di flottazione.

Valvola della velocità di discesa

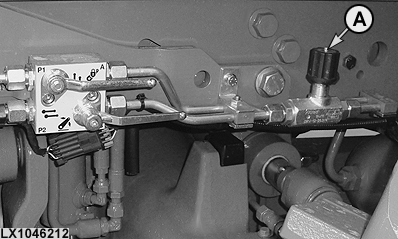

LX1046212-UN-22JUN11

La valvola della velocità di discesa (A) permette l'abbassamento controllato del sollevatore anteriore. L'impostazione della valvola della velocità di discesa può variare continuamente fra la posizione di apertura (rotazione completa in senso antiorario) e la posizione di chiusura completa (rotazione completa in senso orario) (massimo 10 giri).

La velocità di discesa è stata impostata in fabbrica a circa 5-6 secondi (4 giri in senso antiorario).

Attacchi e presa a sette contatti (ECE) nella parte anteriore

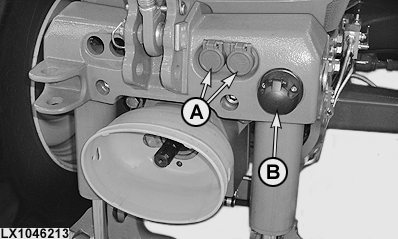

LX1046213-UN-22JUN11

A — Attacchi, distributore idraulico II

Gli attacchi (A) vengono forniti di olio tramite il distributore idraulico II.

ATTENZIONE: Quando un'attrezzatura anteriore è collegata, non collegare altre utenze al distributore idraulico II.

ATTENZIONE: La pressione massima del sistema idraulico è di 20000 kPa (200 bar; 2900 psi). Per garantire la sicurezza e il funzionamento corretto del sistema, usare esclusivamente parti originali John Deere.

I giunti di attacco consentono di collegare e scollegare i tubi idraulici flessibili solo in assenza di pressione.

Per collegare il giunto del tubo, premerlo con decisione dentro l'attacco.

Per scollegare il tubo, tirarlo con decisione.

B — Presa a sette contatti (ECE) nella parte anteriore

La presa è usata per collegare i dispositivi elettrici installati sull'attrezzatura. Se un'attrezzatura montata rende poco visibili le luci anteriori o altre luci, usare sempre le luci supplementari.

Staffe per sospensione dell'apparato falciante (se presente)

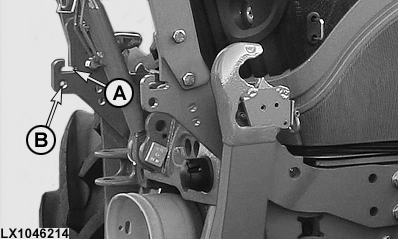

LX1046214-UN-22JUN11

A — Apertura per catena

B — Foro per molla

L'apertura (A) consente l'attacco della catena per il limite di altezza di taglio.

NOTA: In questo caso, evitare danni selezionando l'impostazione (B) per la valvola di arresto. Inoltre, per abbassare l'apparato falciante impostare il distributore idraulico I sulla posizione di flottazione.

Il foro (B) consente l'attacco della molla di sospensione.

Sicurezza

ATTENZIONE: Quando si usa il sollevatore anteriore, è importante rispettare i carichi massimi ammessi sull'assale e la capacità di carico dei pneumatici.

ATTENZIONE: Un'attrezzatura montata anteriormente influenza negativamente le caratteristiche di guida del trattore. Maneggiare il veicolo secondo la diversa dinamica di guida del trattore.

ATTENZIONE: Quando il trattore viene lasciato incustodito, abbassare sempre a terra le attrezzature montate anteriormente.

ATTENZIONE: Prima di collegare l'attrezzatura a uno degli attacchi rapidi anteriori, abbassare a terra le attrezzature montate anteriormente e arrestare il motore.

ATTENZIONE: Quando si lascia l'azienda agricola o i campi e si conduce il veicolo su strada e ci si trova in prossimità di incroci, tenere sempre presente che le dimensioni della parte anteriore del trattore sono cambiate. In caso di dubbio, chiedere l'assistenza di una seconda persona.

ATTENZIONE: Rispettare le norme stradali per quanto riguarda i requisiti di illuminazione. I fari anteriori e gli indicatori di direzione potrebbero venire nascosti dall'attrezzatura montata anteriormente. In questo caso, utilizzare luci addizionali.

ATTENZIONE: Quando il sollevatore anteriore non viene utilizzato, sollevare le parallele.
