Serraggio viti delle ruote posteriori (con assale con pignone e cremagliera)

Istruzioni di regolazione della carreggiata

RW19892A-UN-11AUG99

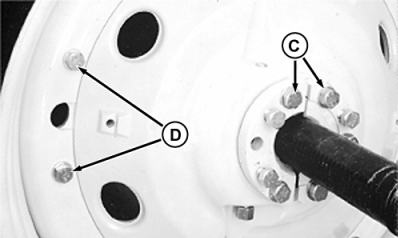

Ruota in lega

RW21295A-UN-11AUG99

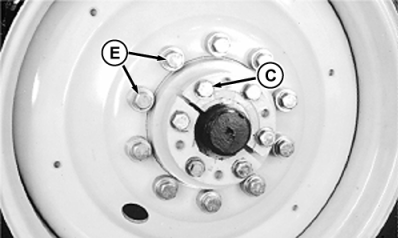

Ruota in acciaio

C - Viti di fissaggio manicotto

D - Viti cerchione - ruota in lega

E - Viti ruota in acciaio - mozzo

ATTENZIONE: Prevenire il rischio di infortuni. Non azionare mai il trattore con le viti delle ruote allentate. È molto importante serrare nuovamente le viti delle ruote.

IMPORTANTE: La distanza tra il fianco del pneumatico ed il parafango deve essere di almeno 40 mm (1.57 in.)¹.

La distanza tra il battistrada del pneumatico (bordo) ed il parafango deve essere di almeno 60 mm (2.36 in.)¹.

Se sui pneumatici sono installate catene da neve, la distanza minima tra pneumatici e parafanghi (fianco - parafango e battistrada - parafango) deve essere di 100 mm (3.94 in.).

IMPORTANTE: Non usare pneumatici gemellati con aggancio se il trattore è dotato di ruote in acciaio ed assale flangiato.

Serraggio delle viti di fissaggio del manicotto

1. Installare le viti di fissaggio del manicotto (C) e serrarle a 204 N m (150 lb-ft).
2. Poi riserrare a 410 N m (300 lb-ft).
3. Guidare il trattore per circa 100 m (110 yd), poi serrare le viti (C) a 600 N m (445 lb-ft).
4. Serrare nuovamente le viti dopo un funzionamento di 3 ORE e 10 ORE.

IMPORTANTE: Quando le viti di fissaggio (C) del manicotto sono allentate, entrambe le metà del manicotto devono essere serrate uniformemente per impedire che il mozzo si laceri o le viti si allentino.

Serraggio delle viti per fissare una ruota in lega al cerchione

I cerchioni delle ruote posteriori da 38 in. o più larghi hanno un foro per vite più piccolo degli altri e un'asola esattamente opposti l'uno all'altra.

1. Installare la vite nel foro di accoppiamento stretto e serrarla manualmente.
2. Installare la vite nel foro di accoppiamento ad asola e serrarla manualmente.
3. Serrare le viti rimanenti a mano, quindi serrare tutte le viti tra la ruota in lega e il cerchione a 600 N·m (445 lb-ft).
4. Serrare nuovamente le viti dopo aver percorso 100 metri, dopo 3 ORE e dopo 10 ORE.

C — Viti di fissaggio manicotto

... Serraggio delle viti, fase 1..............204 N·m (150 lb-ft)

... Serraggio delle viti, fase 2..............410 N·m (300 lb-ft)

... Serraggio delle viti, fase finale..............600 N·m (445 lb-ft)

D — Viti cerchione - ruota in lega..............600 N·m (445 lb-ft)

E — Viti ruota in acciaio - mozzo..............600 N·m (445 lb-ft)
