Istruzioni per la regolazione della carreggiata delle ruote anteriori con cerchioni da 2, 8 e 16 posizioni

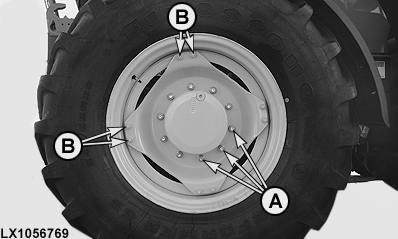

LX1056769-UN-12NOV12

Solo sui trattori 6140R e 6150R

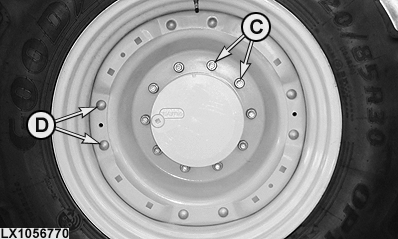

LX1056770-UN-12NOV12

Solo sui trattori 6170R e 6210R

A - 480 Nm (355 lb.-ft.)

B - 210 Nm (155 lb.-ft.)

C - 480 Nm (355 lb.-ft.)

D - 310 Nm (230 lb.-ft.)

Dopo aver regolato la carreggiata, serrare le viti delle ruote.

IMPORTANTE: Dopo aver regolato la carreggiata, controllare che le ruote si muovano liberamente e regolare i parafanghi in base alla nuova carreggiata. Per eseguire questa operazione, ruotare lo sterzo fino al fermo in entrambe le direzioni e oscillare l'assale fino a battuta.

Regolare i fermi dello sterzo per evitare che le ruote entrino in contatto con i componenti del trattore.

IMPORTANTE: La distanza tra il fianco del pneumatico ed il parafango deve essere di almeno 40 mm (1.57 in.)¹.

La distanza tra il battistrada del pneumatico (bordo) ed il parafango deve essere di almeno 60 mm (2.36 in.)¹.

Se sui pneumatici sono installate catene da neve, la distanza minima tra pneumatici e parafanghi (fianco - parafango e battistrada - parafango) deve essere di 100 mm (3.94 in.).

NOTA: La carreggiata delle ruote sui trattori dotati di caricatore frontale non deve superare 1,90 m (75 in.).

Ruote anteriori con cerchioni da 2 posizioni

È possibile cambiare carreggiata montando tutti gli pneumatici sull'altro lato del trattore. Nel fare ciò, mantenere il senso di rotazione del pneumatico.

Ruote anteriori con cerchioni da 8 e 16 posizioni

La carreggiata delle ruote può essere regolata riposizionando o invertendo i cerchioni.

Inoltre, l'intera ruota può essere installata sul lato opposto del trattore. Nel fare ciò, osservare il senso di rotazione del pneumatico.

A regolazione avvenuta, serrare le viti di fissaggio della ruota alla coppia specificata (vedere la Sezione "Rodaggio").

I seguenti disegni mostrano le diverse posizioni del disco e del cerchione delle ruote anteriori per ottenere le varie carreggiate. Prestare attenzione a queste informazioni prima di impostare la carreggiata.

IMPORTANTE: Trascorse 4 e 8 ore di funzionamento dopo la regolazione della carreggiata, riserrare tutti i dadi di fissaggio delle ruote. Durante le successive 100 ore di funzionamento, controllare frequentemente il serraggio di questi dadi.
