Regolazione della carreggiata delle ruote posteriori con cerchioni da 8 posizioni - Assale flangiato (trattori 6170R - 6210R)

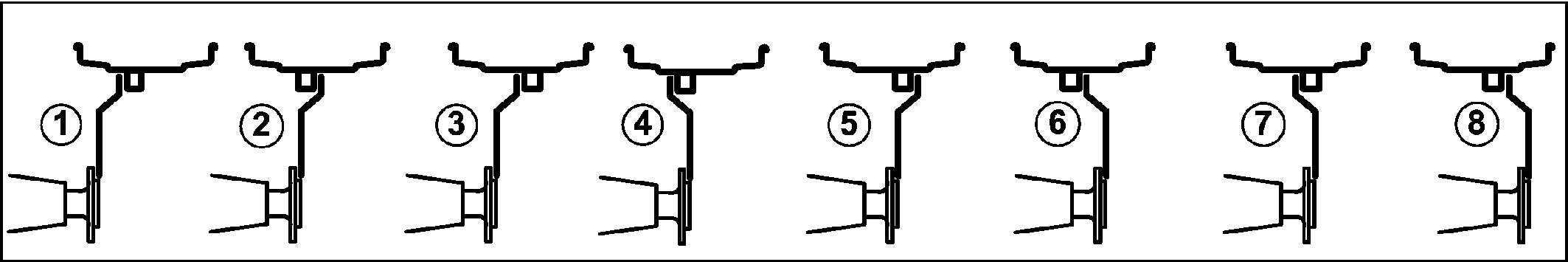

LX1053404-UN-12MAR12

	Regolazione della carreggiata alla consegna	Regolazione della carreggiata (ruote posteriori) Disposizione del cerchione e del disco della ruota
Pneumatici:		1	2	3	4	5	6	7	8
520/85R42	1948 mm	2208 mm*	2094 mm*	1980 mm	1948 mm	1866 mm	1834 mm	1720 mm	— **
	(76.69 in.)	(86.93 in.)*	(82.44 in.)*	(77.95 in.)	(76.69 in.)	(73.46 in.)	(72.20 in.)	(67,72 in.)
520/85R46	1944 mm	2190 mm*	2130 mm*	1944 mm	1930 mm	1884 mm	1870 mm	1684 mm	1624 mm
	(76.54 in.)(76.54 in.)	(86.22 in.)*	(83.86 in.)*	(76.54 in.)	(75.98 in.)	(74.17 in.)	(73.62 in.)	(66.30 in.)	(63,94 in.)
580/70R42	1948 mm	2208 mm*	2094 mm*	1980 mm*	1948 mm	1866 mm	1834 mm	1720 mm	— **— **— **
	(76.69 in.)	(86.93 in.)*	(82.44 in.)*	(77.95 in.)*	(76.69 in.)	(73.46 in.)	(72.20 in.)	(67,72 in.)
620/70R42	1812 mm	2186 mm*	2072 mm*	2002 mm*	1926 mm*	1888 mm	1812 mm	1742 mm	— **— **
	(71.34 in.)	(86.06 in.)*	(81.57 in.)*	(78.82 in.)*	(75.83 in.)*	(74.33 in.)	(71.34 in.)	(68,58 in.)
650/65R42	1812 mm	2186 mm*	2072 mm*	2002 mm*	1926 mm*	1888 mm*	1812 mm	— **— **	— **
	(71.34 in.)	(86.06 in.)*	(81.57 in.)*	(78.82 in.)*	(75.83 in.)*	(74.33 in.)*	(71,34 in.)
650/75R38	1812 mm	2186 mm*	2072 mm*	2002 mm*	1926 mm*	1888 mm*	1812 mm	— **	— **
	(71.34 in.)	(86.06 in.)*	(81.57 in.)*	(78.82 in.)*	(75.83 in.)*	(74.33 in.)*	(71,34 in.)
650/75R42	1812 mm	2186 mm*	2072 mm*	2002 mm*	1926 mm*	1888 mm*	1812 mm	— **	— **
	(71.34 in.)	(86.06 in.)*	(81.57 in.)*	(78.82 in.)*	(75.83 in.)*	(74.33 in.)*	(71,34 in.)
650/85R38	1812 mm	2186 mm*	2072 mm*	2002 mm*	1926 mm*	1888 mm*	1812 mm	— **	— **
	(71.34 in.)	(86.06 in.)*	(81.57 in.)*	(78.82 in.)*	(75.83 in.)*	(74.33 in.)*	(71,34 in.)
710/70R38	1812 mm	2186 mm*	2072 mm*	2002 mm*	1926 mm*	1888 mm*	1812 mm	— **	— **
	(71.34 in.)	(86.06 in.)*	(81.57 in.)*	(78.82 in.)*	(75.83 in.)*	(74.33 in.)*	(71,34 in.)
710/70R42	1812 mm	2186 mm*	2072 mm*	2002 mm*	1926 mm*	1888 mm*	1812 mm	— **	— **
	(71.34 in.)	(86.06 in.)*	(81.57 in.)*	(78.82 in.)*	(75.83 in.)*	(74.33 in.)*	(71.34 in.)
* Larghezza totale del veicolo maggiore di 2,55 m; rispettare le disposizioni regionali per la circolazione su strada. ** L'installazione in questa posizione non è consentita

IMPORTANTE: Seguire le istruzioni relative alla regolazione della carreggiata delle ruote posteriori con cerchioni da 8 posizioni.

NOTA: In alcuni Paesi, per la circolazione su strade pubbliche, la larghezza totale del veicolo non deve superare 2,55 m (100 in.).
