Attrezzature del caricatore frontale - Supporti del caricatore frontale per caricatori H360 e H380

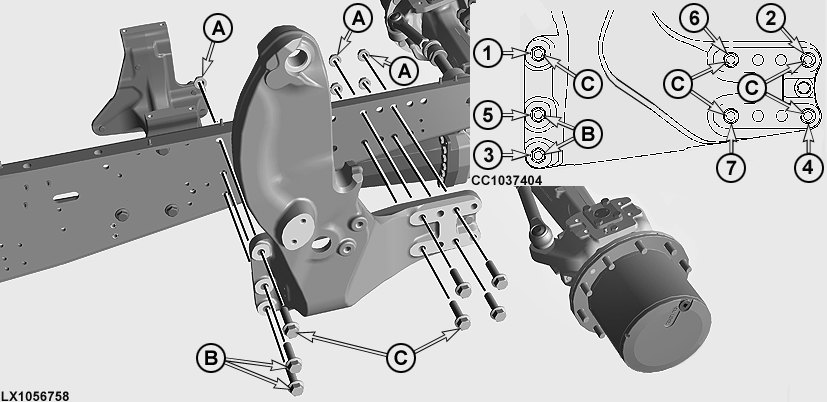

LX1056758-UN-09OCT12

Viteria utilizzata sulle staffe del caricatore frontale John Deere
Rif.	Designazione	Apertura di chiave	Standard	Filettatura	Lunghezza	Identificazione / grado
A (5x)	Dado esagonale con flangia	30 mm	ISO4161	M20 x 2.5	-	10
B + C (7 pezzi)	Vite con flangia	30 mm	JDS121	M20 x 2.5	70 mm (2.8 in.)	10.9

I supporti del caricatore frontale sono disposti come segue. Le viti (C) sono serrate con una coppia di 580 N'm (428 lb-ft). Le viti (B) sono serrate con una coppia di 620 N'm (457 lb-ft). A tal fine seguire l'ordine specificato.

Controllare regolarmente la coppia, vedere la Sezione 85 "Lubrificazione e manutenzione periodica".

IMPORTANTE: È disponibile per la vendita un caricatore frontale con controllo e omologazione John Deere.

Per l'installazione dei supporti del caricatore frontale John Deere, impiegare unicamente elementi di fissaggio adatti come mostrato nella figura in alto.

Osservare anche il manuale dell'operatore e le istruzioni di installazione del caricatore frontale.
