DirectDrive — Impostazioni
Impostazione della velocità di spostamento

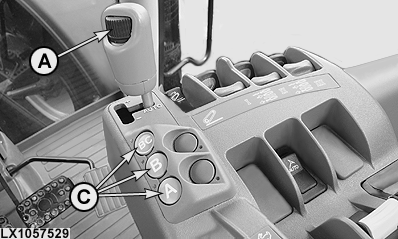

LX1057529-UN-05JUL12

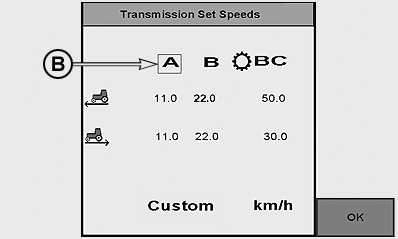

LX1057530-UN-27JUL12
A - Rotella per la velocità
B - Indicatore selezione gamma
C - Pulsanti selezione gamma
La velocità massima viene regolata mediante la rotella per la velocità (A).
NOTA: L'impostazione della velocità massima viene visualizzata sul pannello strumenti mediante i LED sulla circonferenza del display della velocità.
Impostare la velocità massima spostando la leva del senso di marcia dalla posizione di parcheggio. Usare i pulsanti (C) per selezionare la gamma desiderata e impostare la velocità di spostamento desiderata mediante la rotella per la velocità (A).
NOTA: Nella gamma BC, la massima velocità di spostamento possibile in retromarcia è 30 km/h (18.64 mph).
NOTA: Quando la PTO è attivata, viene data priorità al regime della PTO. Per aumentare o ridurre la velocità di marcia, la trasmissione del trattore si sposta automaticamente.
Impostazione del comando Cruise (FieldCruise™)
LX1053229-UN-27JUN11
LX1045761-UN-10DEC10
A - Pulsante motore
B - Limite regime del motore
C - Comando Cruise ON/OFF
Questa opzione consente di impostare un limite superiore del regime del motore quando si eseguono determinate operazioni quali ad esempio l'uso di un motore idraulico.
Avviare il motore, impostare l'acceleratore a mano a regime massimo, quindi premere il pulsante motore (A) e selezionare nella casella (B) il regime del motore desiderato. Quindi, attivare il comando cruise nella casella (C).
Con la regolazione minima, il regime motore è limitato a 1050 giri/min. Quando FieldCruise™ viene acceso, la velocità può essere impostata ad un valore compreso tra 1050 giri/min e un regime nominale. Il regime del motore al massimo può essere ottenuto solamente quando FieldCruise™ è spento. È possibile impostare dei limiti personalizzati del regime del motore compresi tra queste due posizioni.
Impostazione delle modalità di funzionamento

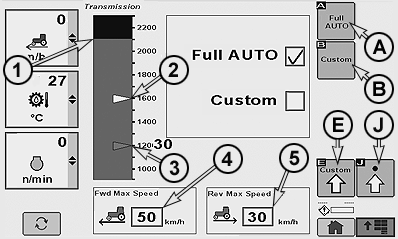

LX1057531-UN-27JUL12
1 - Comando Cruise con il motore a pieno regime
2 - Impostazione riduzione regime del motore (indicatore bianco)
3 - Impostazione regime minimo del motore ECO (indicatore blu)
4 - Limite velocità di avanzamento
5 - Limite velocità di retromarcia
A - Completamente automatico
B - PERSONALIZZATO
E - Pagina Impostazioni personalizzate
J - Pagina delle impostazioni avanzate
La trasmissione DirectDrive offre due modalità operative per ottenere il maggior risparmio di combustibile e comando del carico del trattore. Premere il pulsante della trasmissione per accedere al menu della trasmissione.
A — Completamente automatica
In questa modalità, l'impostazione del regime del
motore ECO (3) viene selezionata automaticamente con carichi leggeri.
La riduzione del regime del motore viene impostata automaticamente
per usufruire della potenza massima della coppia motore quando il
trattore opera a pieno carico.
B — Personalizzata
L'operatore
può scegliere Comando Cruise (modalità ECO), riduzione
del regime motore e anticipo carico.
|
A — Completamente automatico |
B — Personalizzato |
|---|---|
|
|
|
*Si applica solo quando la PTO è disattivata. La modalità ECO non è attiva quando la PTO è attivata, in quanto viene data priorità al raggiungimento del regime della PTO. |
|
In modalità completamente automatica, il grafico a barra a sinistra presenta le impostazioni preimpostate per il funzionamento:
- L'area nera (1) mostra il limite del regime del motore (comando Cruise) a regime massimo.
- L'indicatore bianco (2) indica l'impostazione riduzione regime del motore.
- L'indicatore blu (3) indica l'impostazione regime minimo del motore ECO.
NOTA: Sarà possibile modificare queste impostazioni nella modalità Personalizzata.
Le velocità massime di retromarcia e avanzamento sono indicate nelle caselle (4) e (5). Per cambiare la velocità massima selezionare la casella adatta per la velocità massima e impostare la velocità desiderata. L'aumento della velocità non influisce sulla dinamica del trattore. La velocità massima impostata nelle caselle (4) e (5) acquisisce sempre la priorità, anche nel caso in cui in un'altra impostazione sia stata selezionata una velocità più elevata.
Impostazioni personalizzate
NOTA: Tutte le impostazioni di questa schermata sono applicabili esclusivamente con la trasmissione DirectDrive in modalità personalizzata.
RXA0110751-UN-20SEP10
LX1045767-UN-01APR11
1 - Riduzione regime motore con PTO inserita
2 - Riduzione regime motore con PTO disinserita
3 - Regime del motore ECO con PTO attivata
4 - Regime del motore ECO con PTO disattivata
5 - Anticipo carico (sollevatore)
6 - Anticipo carico (distributore idraulico)
J - Softkey Pagina precedente
Riduzione del regime del motore: Se il regime del motore viene ridotto sotto carico, un comando automatico regolabile garantisce che venga selezionata ad esempio una marcia più bassa per tenere il regime del motore a un livello costante in fase di utilizzo di una PTO. L'intensità della riduzione del regime motore dipende dall'impostazione che corrisponde a una percentuale della velocità attuale. Esempio: Se la riduzione del regime motore è impostata su 10% a un regime preimpostato di circa 1930 giri/min, la trasmissione scenderà di una marcia se la velocità scende a circa 1740 giri/min. Ciò corrisponde a un calo nel regime della PTO da 540 a 490 giri/min rispettivamente. Il valore di riduzione del regime motore può essere impostato nella casella a discesa PTO On (1) o nella casella a discesa PTO Off (2).
La riduzione del regime motore influenza anche il comportamento di cambio quando si passa a una marcia più alta in modalità Auto. Più alto è il valore impostato per la riduzione del regime del motore, prima il trattore innesta una marcia più alta.
NOTA: La riduzione del regime motore con PTO On può essere regolata tra 6 % e 40 % o con PTO Off può essere regolata tra 20 % e 40 %.
Regime del motore ECO:Questa funzione consente di migliorare il risparmio di combustibile. Se la velocità controllata dal pedale dell'acceleratore o dall'acceleratore a mano è stata raggiunta, il regime del motore richiesto per mantenere la velocità di spostamento verrà ridotto automaticamente. Le caselle a discesa (3) e (4) vengono usate per selezionare un regime del motore che non verrà ulteriormente ridotto dalla funzione regime motore ECO. Inoltre, il regime del motore ECO può essere disattivato completamente selezionando ECO Off.
NOTA: Il valore può essere impostato in incrementi da 1200 giri/min a 1800 giri/min da PTO On e Off.
Anticipo carico: Questa impostazione viene usata per selezionare un carico anticipato aggiuntivo creato dall'uso del sollevatore (5) o del distributore idraulico (6). Se il sollevatore o i distributori idraulici vengono attivati quando la modalità ECO è attiva, il regime del motore verrà momentaneamente aumentato.
Selezionare la softkey (J) per ritornare alla schermata precedente.
Impostazione del rapporto di velocità tra avanzamento e retromarcia
RXA0104032-UN-22JUL09
Trasmissione → Impostazioni avanzate

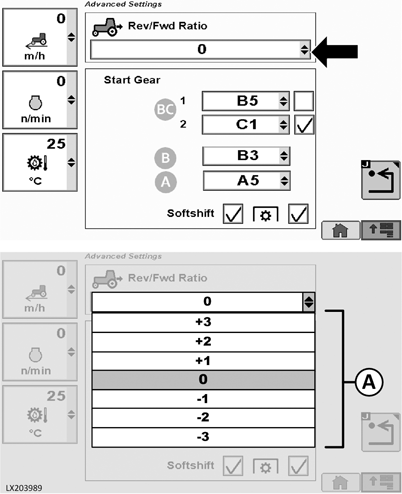

LX203989-UN-16APR14
Questa funzione permette di selezionare automaticamente una diversa velocità di spostamento cambiando il senso di marcia. Ciò si otterrà cambiando le marce. Il rapporto tra avanzamento e retromarcia può essere impostato tra +3 e -3. Se viene modificata la direzione di spostamento, la trasmissione salirà o scenderà di una o più marce di conseguenza.
Premere il pulsante della trasmissione e selezionare il pulsante Impostazioni avanzate sulla pagina della trasmissione. Selezionare il rapporto desiderato dalla casella a discesa (A).
Impostazioni AutoClutch
AutoClutch è una funzione automatica della frizione. Quando l'AutoClutch è attivata, il pedale della frizione non deve essere premuto per arrestare il trattore.
Premendo entrambi i pedali dei freni durante la guida, la velocità del trattore si riduce o il trattore si arresta. Rilasciando nuovamente i pedali dei freni, il trattore accelera automaticamente fino a raggiungere la velocità correntemente impostata dall'acceleratore a mano o dal pedale dell'acceleratore.
ATTENZIONE: Quando l'AutoClutch è disattivata, il pedale
della frizione deve essere premuto per arrestare il trattore.
IMPORTANTE: La funzione AutoClutch funziona solo quando i pedali dei freni sono accoppiati. Azionando un pedale individualmente (ad es. per sterzare) NON si aziona la funzione di frizione automatica.
NOTA: Il regime del motore non deve essere inferiore a 900 giri/min quando si usano i pedali dei freni per sterzare (solo un pedale del freno premuto).
RXA0104032-UN-22JUL09
Trasmissione → Impostazioni avanzate

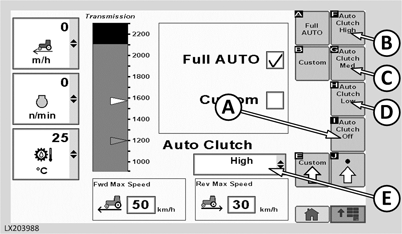

LX203988-UN-16APR14
A - Selezione/deselezione di AutoClutch
B - Sensibilità alta
C - Sensibilità media
D - Sensibilità bassa
E - Casella a discesa impostazioni sensibilità
Attivare AutoClutch e impostare la sensibilità:
- Premere il pulsante della trasmissione e selezionare il pulsante Impostazioni avanzate sulla pagina della trasmissione.
- Per attivare o disattivare AutoClutch, premere il pulsante (A).
-
Premere uno dei pulsanti (B), (C) o (D) per impostare la sensibilità.
NOTA: Se lo si desidera, è possibile assegnare l'impostazione
della sensibilità dell'AutoClutch alle softkey sulla schermata
iniziale del CommandCenter™.
- È possibile impostare la sensibilità anche con la casella a discesa (E). La casella a discesa mostra sempre la sensibilità attualmente selezionata.
IMPORTANTE: La funzione AutoClutch rimane attivata dopo l'avvio. Se la funzione AutoClutch viene disattivata dall'operatore, si attiva automaticamente all'avvio successivo del trattore.
|
Significato dei pulsanti (A) - (E) |
|
|
(A) |
Attivare e disattivare la funzione AutoClutch premendo il pulsante (A). La funzione può essere disattivata solo se i pedali dei freni NON sono premuti. Dopo la disattivazione nella casella a discesa viene visualizzato "Off". |
|
(B) |
Alta: principalmente per guida senza rimorchio o con un rimorchio su terreno piano. |
|
(C) |
Media: principalmente per la guida con rimorchio su terreni moderatamente in pendenza. |
|
(D) |
Bassa: raccomandata per la guida in discesa con rimorchio, in particolare in condizioni di terreno difficoltose. |
|
(E) |
In alternativa all'utilizzo dei pulsanti (B), (C) e (D), è possibile impostare la sensibilità anche con una casella a discesa. |
Impostazione della marcia di avviamento
RXA0104032-UN-22JUL09
Trasmissione → Impostazioni avanzate

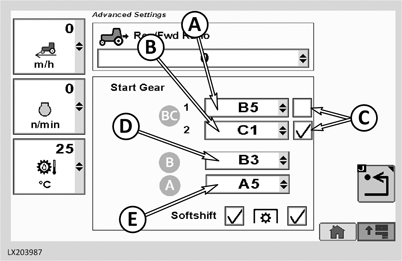

LX203987-UN-16APR14
A - Selezione marcia di avviamento per la gamma BC 1
B - Selezione marcia di avviamento per la gamma BC 2
C - Casella di controllo per l'attivazione della marcia di avviamento gamma 1 o 2
D - Selezione marcia di avviamento per la gamma B
E - Selezione marcia di avviamento per la gamma A
Per la gamma BC è possibile salvare due marce di avviamento. Se si parte in gamma BC, la trasmissione innesta automaticamente la marcia selezionata nella casella di controllo (C). Per ognuna delle gamme A e B è possibile salvare una marcia di avviamento. Se si parte in gamma A o B, la trasmissione innesta automaticamente la marcia indicata in (D) o (E).
Selezione e salvataggio delle marce di avviamento:
- Premere il pulsante della trasmissione e selezionare il pulsante Impostazioni avanzate sulla pagina della trasmissione.
- Aprire la casella a discesa (A) e selezionare la marcia di avviamento BC 1. Aprire la casella a discesa (B) e selezionare la marcia di avviamento BC 2. In ogni casella a discesa è possibile selezionare qualsiasi marcia tra B1 e C4 come marcia di avviamento.
-
Due caselle di controllo (C) si trovano alla destra delle caselle
a discesa. La marcia di avviamento selezionata è contrassegnata
da un segno di spunta.
NOTA: Sulla schermata iniziale del CommandCenter™ è
possibile assegnare una softkey corrispondente per consentire all'operatore
di spostarsi velocemente da una marcia di avviamento all'altra.
- Per ognuna delle gamme A e B è possibile selezionare una marcia di avviamento. Aprire la casella a discesa (D) o (E) e selezionare la marcia desiderata.
SoftShift durante il cambio marcia
RXA0104032-UN-22JUL09
Trasmissione → Impostazioni avanzate

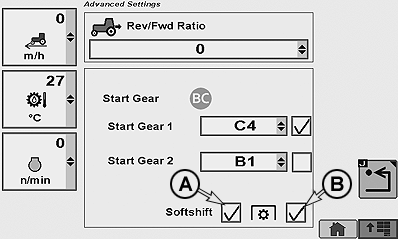

LX1057535-UN-27JUL12
Premere il pulsante della trasmissione e selezionare il pulsante Impostazioni avanzate sulla pagina della trasmissione. Selezionare il Softshift (A) e, se desiderato, il funzionamento della PTO (B). Il regime del motore può essere adattato nei seguenti modi:
- Sempre disattivato, se (A) non è attivato
- Attivato, ma disattivato per il funzionamento della PTO solo se (A) è attivato
- Sempre attivato, se (A) e (B) sono attivati
|
SS31170,0000376-39-20140422 |
