Luchtgeveerde stoel — MSG95AL en MSG95AL-DDS

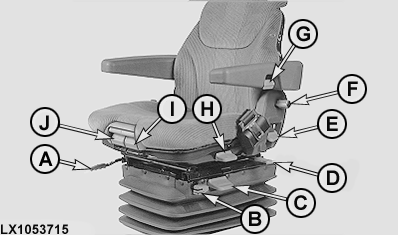

LX1053715-UN-29JUN11

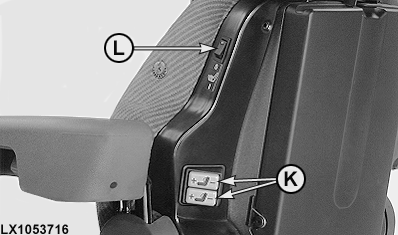

LX1053716-UN-29JUN11

BELANGRIJK: Bij het instellen van de stoel bestaat gevaar voor knellingen. Objecten die in de cabine zijn geplaatst, belemmeren mogelijk vrije bewegingsruimte. Controleer of er genoeg ruimte over is tussen aanliggende componenten, om botsingen te voorkomen. Onbedoeld aanraken van de bedieningsapparatuur kan de trekker of het werktuig in werking zetten.

BELANGRIJK: Lijn de bestuurdersstoel uit en vergrendel deze over het algemeen in de rijrichting tijdens rijden van de trekker.

• A — Instelling vooruit/achteruit

  Trek hendel (A) omhoog en zet de stoel in de gewenste stand. Laat de hendel los tot deze vastklikt.

• B — Lengtevering instellen
  • Hendel (B) naar voren - geen lengtevering
  • Hendel (B) naar achteren - Lengtevering actief

• C — Gewichtsinstelling

  Er moet iemand op de bestuurdersstoel zitten om deze op het gewicht van de bestuurder in te stellen. Start de motor, wacht tot de stoel is gepositioneerd en trek dan kort aan hendel (C). De stoel past zich automatisch aan het gewicht van de bestuurder aan.

  OPMERKING: De bestuurdersstoel kan worden ingesteld op een gewicht van 50 tot 130 kg (110 tot 285 lb).

• C — Hoogte-instelling

  Nadat de gewichtsinstelling is uitgevoerd, kan de stoel in elke hoogte worden ingesteld. Voor het instellen van de hoogte hendel (C) helemaal omhoog trekken of omlaag duwen. Als de boven- of ondergrens is bereikt tijdens het instellen van de hoogte, wordt de hoogte-instelling automatisch uitgevoerd om de op-en-neer-beweging te minimeren (vering).

• D — Dwarsvering instellen
  • Hendel (D) naar voren - Dwarsvering actief
  • Hendel (D) naar achteren - Geen dwarsvering

• E — Kantelen rugleuning instellen

  Trek hendel (E) omhoog en houd deze vast. Kantel de rugleuning naar de gewenste stand en laat hendel hoorbaar vergrendelen.

• F — Hoogte armleuningen instellen

  Met draaiknop (F) kan de hoogte van de armleuningen in 5 standen worden ingesteld.

• G — Instellen kantelen van armleuningen

  Met de knop (G) kan de armleuningkanteling ingesteld worden (eindeloos variabel). Om de armleuning 30° te laten zakken, het instelmechanisme kantelen armleuning (G) in de armleuning drukken.

• H — Draaicomponent instellen

  BELANGRIJK: Gebruik de draaiing linksom alleen voor binnengaan en verlaten van de trekker.

  De draairichting van de stoel wordt met hendel (H) als volgt bediend:

  Trek de hendel omhoog waardoor de stoel 15° vrij linksom en rechtsom kan draaien. Duw om te vergrendelen de hendel omlaag. De stoel klikt vast in de volgende 7,5° positie.

  OPMERKING: Draai bij versies met CommandARM™ of met een multifunctionele hendel op de armleuning de stoel slechts 7,5° linksom. Voorkom botsingen met het stuurwiel.

• I — Kantelen stoel instellen

  Trek de hendel (I) omhoog en zet de zitting in de gewenste hoek. Laat de hendel los. Deze klikt in.

• J — Zitkussen instellen

  Trek de hendel (J) omhoog en zet het zitkussen in de gewenste stand. Laat de hendel los. Deze klikt in.

• K — Instellen van lendensteun op rugleuning

  Gebruik de tuimelschakelaars (K) om de stand van de lendensteun in te stellen.

• L — Stoelverwarming

  Schakelaar (L) schakelt stoelverwarming aan en uit.
