Indicators en displays

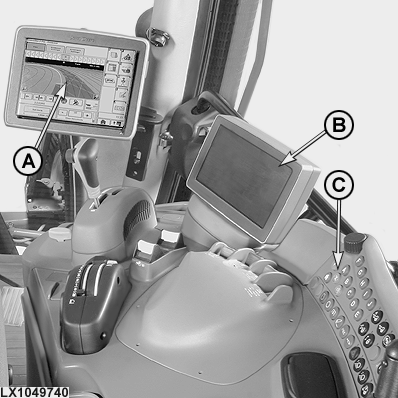

Indicators bij PowrQuad™ PLUS, AutoQuad™ PLUS en AutoPowr™ versnellingsbakken

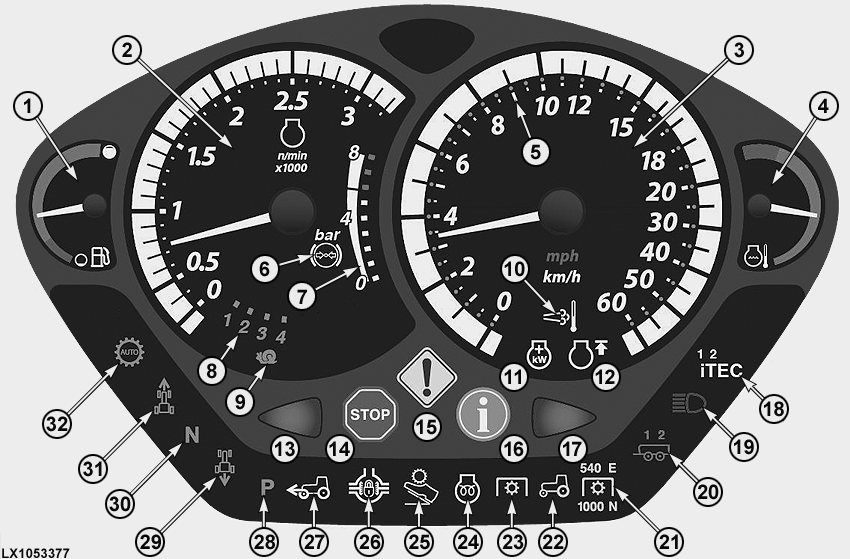

LX1053377-UN-14FEB12

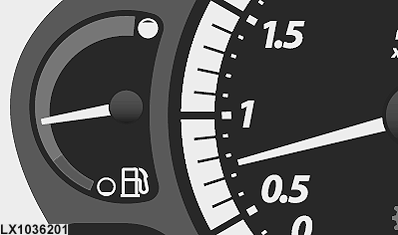

1 - Brandstofmeter - Informeert de bestuurder hoeveel brandstof zich in de tank bevindt.

2 - Toerenteller - geeft het krukastoerental aan in omwentelingen per minuut.

3 - Tachometer - geeft de rijsnelheid aan in mph of in km/h.

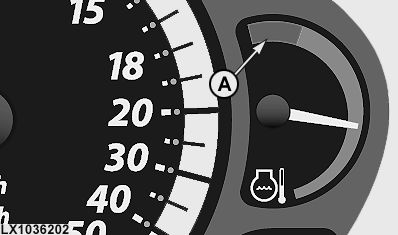

4 - Koelmiddeltemperatuurmeter - geeft de koelmiddeltemperatuur weer.

5 - LED's om de tachometer heen geven weer of het snelheidsbereik is ingesteld (alleen AutoPowr™/IVT™).

6 - Waarschuwingslicht remdruk - wordt rood tot de pneumatische aanhangwagenrem de bedrijfsdruk heeft bereikt. Dan wordt het pictogram wit.

7 - Geeft de actuele luchtdruk in de pneumatische aanhangwagenrem aan.

8 - Indicator versnelling - Met PowrQuad™ PLUS of AutoQuad™ PLUS versnellingsbak, nummer 1-4 geeft aan welke versnelling is geselecteerd.

9 - Gaat branden als de AutoPowr ™/ IVT™ versnellingsbak in kruipversnellingsmodus staat.

10 - Indicator voor uitlaatfilterreiniging - gaat branden tijdens de reinigingsfase.

11 - Indicator voor IPM (Intelligent Power Management). Het pictogram gaat branden als de IPM geactiveerd is.

12 - Indicator voor FieldCruise™. Het pictogram gaat branden als de FieldCruise™ geactiveerd is.

13 - Knipperende indicatorlamp voor links afslaan - begint te knipperen als richtingaanwijzer of gevarenlicht zijn ingeschakeld voor links afslaan.

14 - Rode “STOP”-lamp - knippert bij een ernstige storing. Zet de motor ONMIDDELLIJK af. Zie de foutmelding op het CommandCenter™, zoek de oorzaak op en verhelp de fout.

15-Geel WAARSCHUWINGSlicht knippert bij een storing (zie foutmelding op het CommandCenter™). Deze lamp knippert ook als de noodrem actief is terwijl de motor draait en de rijrichtingshendel niet in vrijstand staat.

16 - De blauwe INFO-lamp gaat aan bij een fout in een elektrisch component van het hydraulisch systeem of de versnellingsbak. Zie de foutmelding op het CommandCenter™, zoek de oorzaak op en verhelp de fout. Raadpleeg, indien nodig, uw John Deere™ dealer.

17- Knipperende indicatorlamp voor rechts afslaan - begint te knipperen als richtingaanwijzer of gevarenlicht zijn ingeschakeld voor rechts afslaan.

18 - Indicator iTEC™ - gaat branden als de iTEC™ is ingeschakeld; geeft de gebruikersinstelling aan die momenteel is geselecteerd.

19 - Indicator grootlicht - brandt als de koplampen op grootlicht zijn ingeschakeld.

20 - Indicator richtingaanwijzer aanhanger - gaat branden als de trekker een of twee aanhangers heeft. De lamp begint te knipperen als richtingaanwijzer of gevarenlicht zijn ingeschakeld.

21 - Indicator achter-PTO - geeft samen met lamp (22) aan welk PTO-toerental geselecteerd is voor de achter-PTO. E en N geven weer welke modus momenteel actief is.

22 - Gaat branden met (21) of (23) om aan te geven of front-PTO of achter-PTO is ingeschakeld.

23 - Indicator front-PTO - gaat branden met lamp (22) zodra de front-PTO wordt ingeschakeld.

24 - Indicator voorverwarming - gaat branden als de sleutel in het contactslot één stand naar rechts wordt gedraaid. Start de motor niet voordat de lamp uit is.

25 - Indicator voetgaspedaalmodus - gaat branden zodra de voetgaspedaalmodus wordt geactiveerd (alleen AutoPowr™ / IVT™). Vroegere trekkermodellen zijn niet uitgerust met een indicator.

26 - Indicator differentieelslot - gaat branden zodra het differentieelslot wordt ingeschakeld.

27 - Indicator voorwielaandrijving - gaat branden als de voorwielaandrijving is ingeschakeld.

28 - Indicator parkeerstand - gaat branden zodra de rijrichtingshendel in de parkeerstand wordt gezet (AutoPowr™ / IVT™).

29 - Indicator achteruitrijden - gaat branden zodra de rijrichtingshendel in achteruitrijden wordt gezet.

30 - Indicator vrijstand - gaat branden zodra de rijrichtingshendel in vrijstand staat.

31 - Indicator vooruitrijden - gaat branden zodra de rijrichtingshendel in vooruitrijden wordt gezet.

32 - Indicator voor automatische versnellingsbakmodus - gaat branden als de automatische modus van een AutoQuad™ PLUS of AutoPowr™ / IVT™ versnellingsbak wordt geactiveerd.

Indicatorcontrole: Nadat de motor is gestart, moeten alle lampen (zie pictogrammen) ongeveer 1 seconde branden. Als dit niet het geval is, kan een defecte LED of zekering de oorzaak zijn. Vervang het defecte onderdeel.

OPMERKING: Uitsluitend die lampen gaan branden die met een functie zijn verbonden die deel uitmaken van de trekkeruitrusting.

De indicatorlampen moeten uitgaan zodra de motor draait.

OPMERKING: Rijsnelheid kan worden getoond in km/h of mph. Dit kan worden ingesteld op het CommandCenter™. Zie in dit hoofdstuk het scherm Meeteenheden in CommandCenter-instellingen.

Indicators bij DirectDrive versnellingsbak

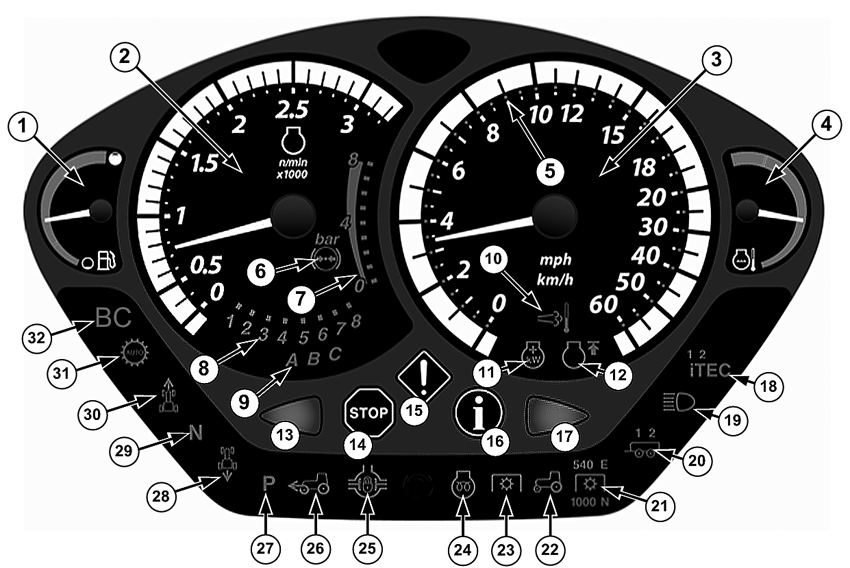

LX1057613-UN-14SEP12

1 - Brandstofmeter - Informeert de bestuurder hoeveel brandstof zich in de tank bevindt.

2 - Toerenteller - geeft het krukastoerental aan in omwentelingen per minuut.

3 - Tachometer - geeft de rijsnelheid aan in mph of in km/h.

4 - Koelmiddeltemperatuurmeter - geeft de koelmiddeltemperatuur weer.

5 - LED's rondom de tachometer geven vooringestelde snelheidsbereik weer.

6 - Waarschuwingslicht remdruk - wordt rood tot de pneumatische aanhangwagenrem de bedrijfsdruk heeft bereikt. Dan wordt het pictogram wit.

7 - Geeft de actuele luchtdruk in de pneumatische aanhangwagenrem aan.

8 - Indicator versnelling - nummer 1-8 geeft aan welke versnelling is geselecteerd.

9 - Indicator bereik - letter A-C geeft aan welk bereik is geselecteerd.

10 - Indicator voor uitlaatfilterreiniging - gaat branden tijdens de reinigingsfase.

11 - Indicator voor IPM (Intelligent Power Management). Het pictogram gaat branden als de IPM is geactiveerd.

12 - Indicator voor FieldCruise™. Het pictogram gaat branden als de FieldCruise™ is geactiveerd.
