iTEC - strona główna, wejście do trybu programowania

LX1045739-UN-18AUG10

LX1045713-UN-16AUG10

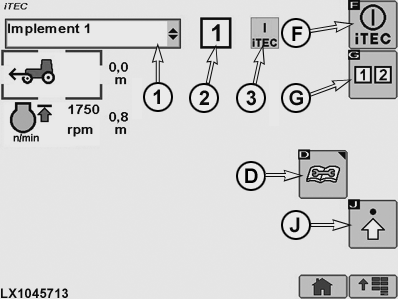

Strona główna iTEC

LX1045731-UN-16AUG10

Wybór narzędzia

LX1045714-UN-15JUL10

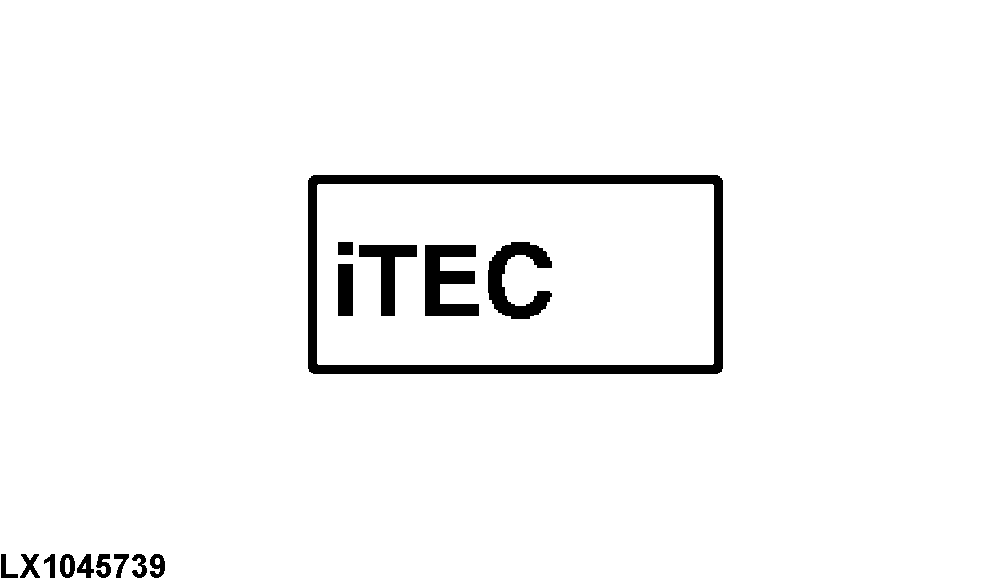

1. Wybrać stronę główną iTEC poprzez menu CommandCenter lub naciskając przycisk skrótu iTEC na prawej konsoli. Aby uzyskać więcej informacji, patrz iTEC - menu CommandCenter i iTEC - opis, elementy sterownicze i funkcje, w tej sekcji.

2. Wybrać przycisk programowy WŁĄCZANIA/WYŁĄCZANIA iTEC (F), aby włączyć iTEC.

   WSKAZÓWKA: Wyświetlacz iTEC (3) wskazuje, czy iTEC jest włączony czy wyłączony. Gdy system iTEC zostanie włączony, wyświetlacz zmieni się i w tym samym czasie zapali się kontrolka iTEC na panelu przyrządów. Aby uzyskać więcej informacji, patrz iTEC - kontrolka na panelu przyrządów, w tej sekcji.

3. Upewnić się, że iTEC jest włączony.

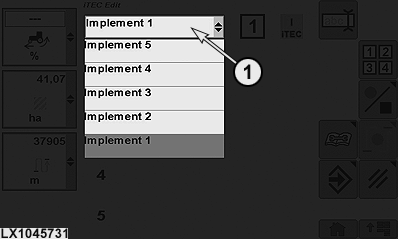

4. Przy użyciu pokrętła przejść do ramki z rozwijaną listą (1; wybór narzędzia), a następnie nacisnąć przycisk zatwierdzania.

5. Wybrać żądane narzędzie z listy i nacisnąć przycisk zatwierdzania.

   WSKAZÓWKA: Można zmienić nazwę narzędzia przy użyciu bloku przycisków programowych. Patrz Zmiana nazwy narzędzia/sekwencji iTEC, w tej sekcji.

6. Wybrać sekwencję 1 lub 2 za pomocą przycisku programowego sekwencji (G). Po wybraniu sekwencji, pojawi się odpowiednie wskazanie (2).

7. Wybrać przycisk programowy (J; ustawienia zaawansowane), aby przejść do edycji strony iTEC, gdzie można edytować sekwencję. Patrz również iTEC - tryb edycji, ustawianie sekwencji na postoju, w tej sekcji.

   WSKAZÓWKA: Aktualny status dostępnych funkcji można wyświetlić wybierając przycisk programowy (D). Patrz również iTEC - strona statusu, w tej sekcji.

1	Ramka z rozwijaną listą wyboru narzędzia	Wskazuje wybrane narzędzie. W celu zmiany nazwy, patrz Zmiana nazwy narzędzia/sekwencji iTEC.
2	Wyświetlacz sekwencji	Wskazuje wybraną sekwencję.

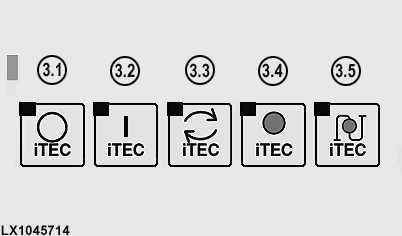

3	Wyświetlacz iTEC	Wskazuje status iTEC.
3.1	Wyświetlacz iTEC	iTEC WYŁĄCZONY
3.2	Wyświetlacz iTEC	iTEC WŁĄCZONY
3.3	Wyświetlacz iTEC	Sekwencja jest aktualnie realizowana.
3.4	Wyświetlacz iTEC	Tryb uczenia
3.5	Wyświetlacz iTEC	Uczenie odległości
D	Przycisk programowy statusu	Wybrać, aby pokazać aktualny status dostępnych funkcji.
F	Przycisk programowy WŁĄCZANIA/WYŁĄCZANIA iTEC	Użyć przycisku programowego lub pokrętła wyboru w połączeniu z przyciskiem zatwierdzania, aby włączyć lub wyłączyć iTEC.
G	Przycisk programowy sekwencji	Użyć przycisku programowego lub pokrętła wyboru w połączeniu z przyciskiem zatwierdzania, aby wybrać sekwencję 1 lub 2.
J	Przycisk programowy ustawień zaawansowanych	Użyć przycisku programowego lub pokrętła wyboru w połączeniu z przyciskiem zatwierdzania, aby wybrać ustawienia zaawansowane.
