Zmiana biegów przekładni PowrQuad™ PLUS

LX1045759-UN-06DEC10

LX1045755-UN-06DEC10

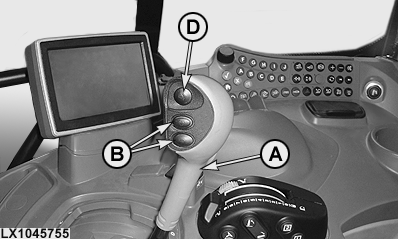

Dźwignia zmiany zakresów i przyciski (ze sprzęgłem ręcznym)

LX1036266-UN-06JUN06

LX1044922-UN-11DEC07

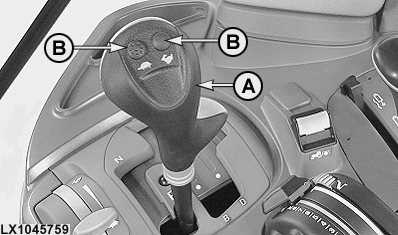

A - Dźwignia zmiany zakresów

B - Przyciski zmiany biegów

C - Dźwignia rewersera

D - Przycisk sprzęgła ręcznego

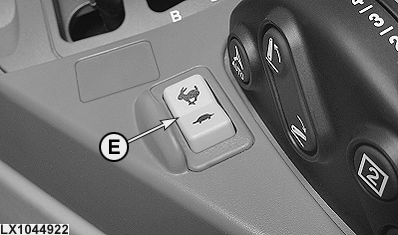

E - Przełącznik zmiany biegów (dodatkowy)

Biegi zmienia się za pomocą dźwigni zakresów (A), przycisków zmiany biegów (B) - lub przełącznika (E) - i dźwigni rewersera (C). Sprzęgło ręczne jest obsługiwane przyciskiem (D).
Przed uruchomieniem silnika, ustawić dźwignię rewersera (C) w położeniu neutralnym. Aby ruszyć, najpierw przesunąć dźwignię zmiany zakresów (A) w położenie żądanego zakresu, a następnie dźwignię rewersera w położenie wybranego kierunku jazdy.

UWAGA: Jeśli dźwignia rewersera zostanie przestawiona przy pracującym silniku i włączonym zakresie, ciągnik ruszy z miejsca.

Aby zmienić zakres, trzeba wcisnąć pedał sprzęgła lub przycisk sprzęgła ręcznego. Do zmiany biegów lub kierunku jazdy nie jest konieczne uruchamianie sprzęgła.
Aby zaparkować ciągnik, przesunąć dźwignię rewersera (C) w położenie neutralne, następnie włączyć blokadę postojową dźwignią zmiany zakresów (A).

WAŻNE: Włączać blokadę postojową tylko przy zatrzymanym ciągniku.

WSKAZÓWKA: Jeśli dźwignia zmiany zakresów (A) zostanie przesunięta w położenie postojowe, gdy dźwignia rewersera (C) nie jest w położeniu neutralnym, rozlegnie się alarm dźwiękowy i zapali się niebieska kontrolka INFO. Gdy silnik zostanie wyłączony, dźwignia rewersera pozostaje w wybranym położeniu, lecz przekładnia przestawia się w położenie neutralne.

Jeśli dźwignia rewersera nie jest w położeniu neutralnym podczas uruchamiania silnika, rozlegnie się alarm dźwiękowy i na CommandCenter™ pojawi się odpowiedni komunikat, aby ostrzec operatora.

Jeśli dźwignia rewersera zostanie przesunięta poza położenie neutralne przy włączonym położeniu postojowym, rozlegnie się alarm dźwiękowy i zapali się niebieska kontrolka INFO. Aby ciągnik ruszył, najpierw ustawić dźwignię zmiany zakresów w położeniu zakresu, a następnie przesunąć dźwignię rewersera z położenia neutralnego w położenie żądane.

Sprzęgło ręczne

Nacisnąć przycisk (D), tarcze sprzęgła zostaną rozdzielone. Można wybierać zakresy lub zatrzymać ciągnik. Zwolnić przycisk (D), sprzęgło załączy się w sposób modulowany. Poniższa informacja odnosi się do ciągników wyposażonych w przełącznik siedziska (przełącznik obecności operatora):
Jeśli, w ciągu ostatnich 3 sekund przed zwolnieniem przycisku, siedzisko nie było obciążone i nie został uruchomiony pedał sprzęgła lub pedał hamulca, ciągnik nie będzie się poruszał, nawet jeśli dźwignia rewersera jest położeniu jazdy do przodu lub do tyłu. Na CommandCenter™ pojawi się komunikat. Aby ciągnik ruszył, ustawić dźwignię rewersera w położeniu neutralnym, a następnie przesunąć ją z powrotem w położenie wybranego kierunku.

WSKAZÓWKA: Sprzęgło ręczne nie nadaje się do wolnego podjeżdżania (pełzania) do narzędzia.

Sprzęgło ręczne można uaktywnić i wyłączyć w adresie PTQ167. Patrz Dostosowanie do wymagań własnych w Obsługa i wchodzenie do adresów diagnostycznych przy użyciu CommandCenter (poziom klienta), sekcja "Kody diagnostyczne i dostosowanie do wymagań własnych".

Optymalny sposób zmiany biegów dla jazdy pod obciążeniem (transport) przy nieaktywnym dopasowaniu prędkości:

1. Wybrać zakres odpowiedni do ruszenia z miejsca pod obciążeniem.
2. Włączyć pierwszy bieg.
3. Jadąc przełączać w górę zakresy, aż do uzyskania najwyższego zakresu.
4. Przełączać w górę biegi.

Optymalny sposób zmiany biegów dla jazdy pod obciążeniem (transport) przy aktywnym dopasowaniu prędkości:

1. Wybrać zakres odpowiedni do ruszenia z miejsca pod obciążeniem.
2. Włączyć pierwszy bieg.
3. Jadąc przełączać w górę biegi, aż do uzyskania najwyższego biegu.
4. Wybrać następny zakres; funkcja dopasowania prędkości automatycznie wybierze bieg odpowiadający prędkości jazdy.
5. Przełączać w górę biegi i zmieniać zakresy, aż do uzyskania żądanej prędkości jazdy.

Praca w niskich temperaturach

Niska temperatura oleju (0°C, 32°F) może wpływać na działanie dźwigni rewersera. W temperaturach poniżej -10°C (14°F) zmiana kierunku ruchu może wymagać dłuższego czasu. Poniżej +5°C (41°F) automatyczny tryb SoftShift (łagodna zmiana biegów) zostaje wyłączony.

W pewnych okolicznościach, do ruszenia ciągnika może być potrzebne kilkakrotne przestawianie dźwigni rewersera. Po rozgrzaniu oleju, działanie układu powraca normy.

Tryb awaryjny Come-home

W pewnych warunkach ciągnik może nadal jechać w trybie awaryjnym (Come-home), nawet w przypadku elektrycznej usterki przekładni.

W tym celu należy zatrzymać silnik, odłączyć wtyczkę K05/03 (skrzynka przekaźników LCS-05) i zainstalować ją ponownie w położeniu zmienionym o 90° w stosunku do położenia oryginalnego. Napis Come Home musi być na górze.

WSKAZÓWKA: W trybie awaryjnym prędkość silnika jest ograniczona do 1500 obr/min i dostępny jest tylko pierwszy bieg w każdym zakresie. Sprzęgło ręczne NIE jest dostępne.

Ograniczenia w przypadku braku sygnału prędkości

Jeśli zespół sterujący "zauważy" brak sygnału prędkości, w każdym zakresie dostępne będą tylko trzy pierwsze biegi.
