Ciągniki z osią przednią TLS

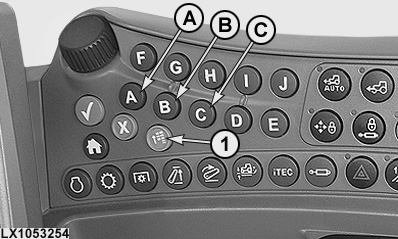

LX1053254-UN-27JUL11

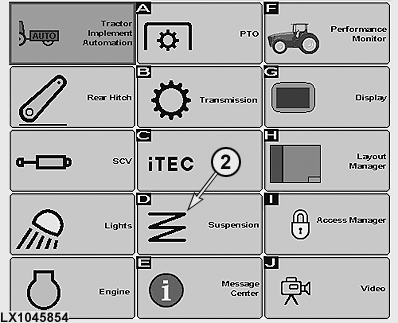

LX1045854-UN-07FEB11

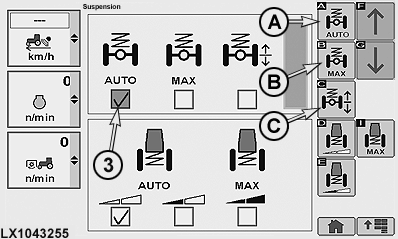

LX1053255-UN-11JUL11

1 - Przycisk menu CommandCenter™

2 - Przycisk programowy - dostęp do strony TLS (układy zawieszenia)

3 - Pole wyboru

A - Przycisk lub przycisk programowy trybów działania AUTO

B - Przycisk lub przycisk programowy trybów działania MAX

C - Przycisk lub przycisk programowy trybów działania MAN

UWAGA: Gdy ciągnik jest uruchamiany i wybrane jest inne ustawienie zawieszenia, oś przednia może się szybko poruszyć, nawet przy nieruchomym ciągniku. Upewnić się, że nikt nie przebywa w strefie potencjalnego zagrożenia.

WAŻNE: W razie wystąpienia usterki w układzie regulacji, na CommandCenter™ pojawi się komunikat. W takim przypadku układ zawieszenia działa gorzej lub wcale. Jechać powoli, tak aby nie narazić się na niebezpieczeństwo, ani nie uszkodzić podzespołów. Natychmiast skontaktować się z dealerem John Deere™.

WSKAZÓWKA: CommandCenter™ można obsługiwać poprzez panel sterowania lub ekran dotykowy (w zależności od wyposażenia).

Nacisnąć przycisk (1) i wejść do menu. Uaktywnić przycisk programowy (2) i wejść na stronę TLS. Ustawienia na stronie TLS można wybierać przy użyciu przycisków lub przycisków programowych (A), (B) lub (C).

WSKAZÓWKA: Pole wyboru (3) wskazuje aktywny tryb.

Ustawienie AUTO

Jeśli wybrane jest ustawienie AUTO, zawieszenie reaguje automatycznie na warunki. Prędkość jazdy, charakterystyka podłoża, obciążenie ciągnika i ciężkie narzędzia zamontowane z tyłu są brane pod uwagę. Uzyskuje się możliwie najwyższy komfort. Zawieszenie osi przedniej uaktywnia się za każdym razem, gdy prędkość ciągnika przekracza 1,5 km/h (0.9 mph).

Ustawienie MAX

Jeśli wybrane jest ustawienie MAX, zawieszenie zostaje ustawione na maksymalną twardość (na przykład do pracy z ładowaczem czołowym). Zawieszenie osi przedniej uaktywnia się za każdym razem, gdy prędkość ciągnika przekracza 1,5 km/h (0.9 mph) i następuje zwłoka w sterowaniu podczas ruszania z miejsca: sterowanie nie zostanie uaktywnione, dopóki ciągnik nie przejedzie 5 m (16 ft.). Gdy prędkość jazdy przekroczy 35 km/h (22 mph), twardość zawieszenia zostaje zredukowana poniżej trybu MAX, aby zapewnić większy komfort. Gdy prędkość znowu spada poniżej 25 km/h (15 mph), ustawienie MAX jest przywracane.

Ustawienie MAN

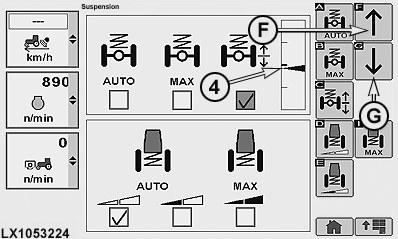

LX1053224-UN-27JUN11

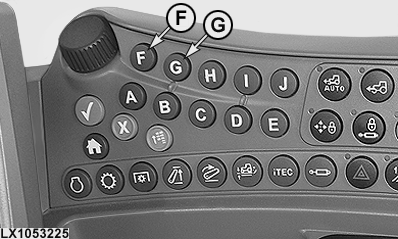

LX1053225-UN-27JUN11

4 - Wykres słupkowy

F - Przycisk skrótu F

G - Przycisk skrótu G

WSKAZÓWKA: MAN pojawia się na wyświetlaczu tylko jako ikona.

Jeśli wybrane zostanie MAN, oś ustawi się w środkowym położeniu. Od tego momentu, przód ciągnika można podnosić i opuszczać ręcznie (np. aby ułatwić montaż narzędzi zawieszanych). Gdy tylko pojawi się ikona osi, nacisnąć przycisk skrótu (F) lub (G). (F) powoduje podniesienie przodu ciągnika, (G) jego opuszczenie. Wykres słupkowy (4) pokazuje aktualne położenie. Aby opuścić tę stronę TLS, nacisnąć przycisk lub przycisk programowy menu CommandCenter™ lub strony startowej CommandCenter™. Gdy prędkość wzrośnie powyżej 1,5 km/h (0.9 mph), oś osiada w położeniu środkowym.

Ustawienie ręczne jest pomijane, gdy tylko prędkość jazdy przekroczy 5 km/h (3 mph). Układ powróci do poprzedniego ustawienia (AUTO lub MAX).
