Hydrauliczny zaczep do przyczep jednoosiowych (uruchamiany elektrycznie)

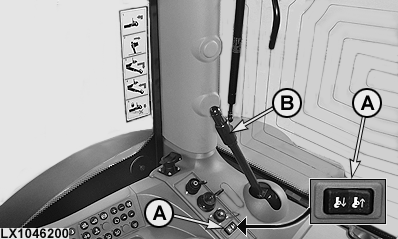

LX1046200-UN-14JUN11

LX1045867-UN-15FEB11

LX1045868-UN-15FEB11

A - Przełącznik

B - Dźwignia zwalniająca

1 - Zaczep w położeniu przyłączania przyczepy

2 - Zaczep w położeniu spoczynkowym

Ten zaczep do przyczep jednoosiowych może być obsługiwany za pomocą tylnego podnośnika i przełącznika (A).

1. Podnieść cięgła dolne na maksymalną wysokość i całkowicie cofnąć hak zaczepu przy użyciu przełącznika (A) (nacisnąć górną część przełącznika).

2. Pociągnąć dźwignię zwalniającą (B) i przytrzymać, aż hak zaczepu przesunie się z położenia spoczynkowego (dźwignia pozostaje w położeniu otwartym).

3. Całkowicie wysunąć hak zaczepu za pomocą przełącznika (A) (nacisnąć dolną część przełącznika).

4. Opuścić cięgła dolne/zaczep na wymaganą wysokość.

5. Podnieść dolne cięgła, aby sprząc hak zaczepu z okiem dyszla przyczepy, a następnie całkowicie podnieść zaczep.

6. Całkowicie cofnąć hak zaczepu za pomocą przełącznika (A), aż zostanie całkowicie zablokowany (dźwignia (B) powraca do położenia początkowego).

7. Opuścić cięgła dolne.

8. Sprawdzić, czy zaczep został prawidłowo zablokowany. Nie będzie się opuszczał podczas opuszczania cięgieł dolnych i nie będzie się wysuwał podczas uruchamiania przełącznika.

WAŻNE: Jeśli dźwignia zwalniająca przesuwa się z trudem lub hak nie blokuje się automatycznie (krok 2 lub krok 6 powyżej), zlecić dealerowi John Deere sprawdzenie ustawienia wieszaków lub haka zaczepu do przyczep jednoosiowych.

UWAGA:

LX1045869-UN-15FEB11

NIGDY nie sięgać do gniazda zaczepu (patrz strzałka), gdy zaczep jest opuszczony. Niebezpieczeństwo zranienia!

WSKAZÓWKA: Części zaczepu do przyczep 1-osiowych podlegające zużyciu muszą być sprawdzane co 250 godzin (patrz Obsługa / co 250 godzin). W razie potrzeby wymienić.

Maksymalne dopuszczalne statyczne pionowe obciążenia oraz masy do holowania są podane w sekcji Specyfikacje.

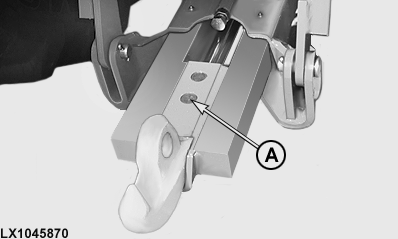

LX1045870-UN-15FEB11

Część nieużywana może być przechowywana w uchwycie bocznej ramy.
