CommandCenter™ - sprawdzanie ekranu dotykowego

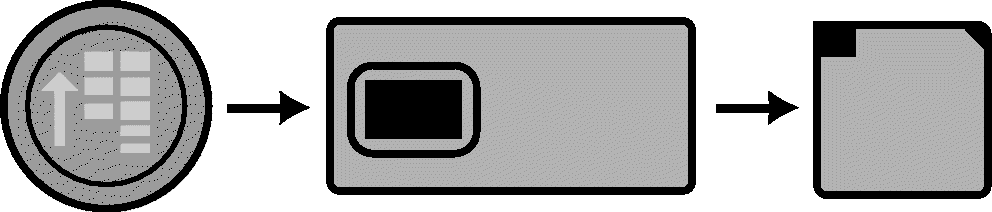

RXA0110764-UN-09SEP10

Wyświetlacz → Test

RXA0106107-UN-20AUG10

Wyświetlacz→ Diagnostyka→ Test

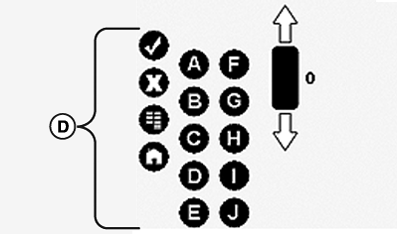

RXA0106632-UN-11AUG10

Sterowanie ekranem dotykowym, test

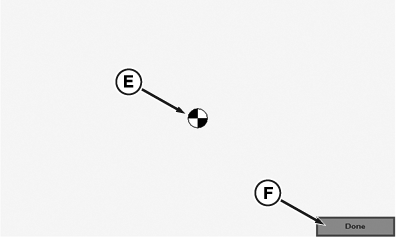

RXA0106634-UN-03MAR10

Strona testu

A - Sterowanie ekranem dotykowym, test

B - Ekran dotykowy, test

C - Ekran dotykowy, kalibracja

D - Przyciski programowe (A) do (J)

E - Wzorzec testu

F - Wykonano

1. Nacisnąć przycisk menu.

2. Wybrać wyświetlacz.

3. Wybrać przycisk programowy Testy.

4. Wybrać ramkę (A; sterowanie ekranem dotykowym, test).

5. Na stronie testowej sterowania wyświetlacza nacisnąć jeden z przycisków skrótu A-J na konsoli sterowniczej po prawej stronie i sprawdzić, czy na stronie został podświetlony odpowiedni przycisk programowy (D).

6. Wybrać ramkę testu ekranu dotykowego (B), pojawi się ramka umożliwiająca wybór pola Done (Wykonano) (F)

7. Wybrać ramkę kalibracji ekranu dotykowego (C), pojawi się strona z wzorcem testu (E).

8. Wybrać ramkę Done (F) po zakończeniu.
