CommandCenter™ - dostęp do ustawień kamery wideo

Unikać wypadków przy cofaniu

RXA0109491-UN-05AUG10

Unikanie wypadków przy cofaniu

LX1045613-UN-07SEP10

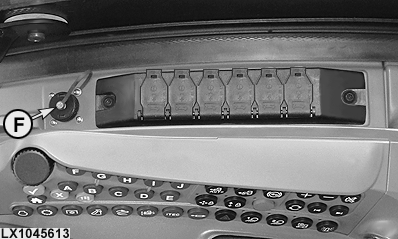

Gniazdo wideo

F - Gniazdo wideo

UWAGA: Aby uniknąć możliwości odniesienia obrażeń ciała lub śmierci przez operatora lub osoby postronne, zawsze należy zachować czujność i zwracać uwagę na otoczenie podczas używania maszyny.

Nie polegać na kamerze aby ustalić, czy za maszyną nie ma ludzi i przeszkód lub uniknąć kolizji.

Kamera może być ograniczona przez wiele czynników, takich jak praktyki obsługowe, warunki środowiska i zakres roboczy.

UWAGA: Przed ruszeniem maszyną upewnić się, że na jej drodze nie ma ludzi. Wydać ostrzegawczy sygnał dźwiękowy. Odwrócić się i popatrzeć bezpośrednio, aby zapewnić lepszą widoczność. Korzystać z lusterek podczas sprawdzania obszaru wokół maszyny. Dbać, aby okna i lusterka były czyste, prawidłowo ustawione i w dobrym stanie. Podczas cofania przy ograniczonej widoczności lub w ciasnych miejscach, poprosić drugą osobę o poprowadzenie.

WAŻNE: Zachować ostrożność, aby uniknąć uszkodzenia sprzętu.

• Zamontować kamerę w bezpiecznym miejscu, zapewniającym dobre umocowanie.
• Zapoznać się z polami widoczności kamery.
• Przeprowadzać prawidłową obsługę techniczną kamery.
• Utrzymywać soczewki kamery w czystości.

WAŻNE: Upewnić się, że zrozumiały jest sposób przekazywania sekwencji filmu, tzn. czy jest to "odbicie lustrzane" czy to, co widzi operator patrząc do tyłu.

Ciągniki są wyposażone w gniazdo (F) kamery wideo.

WSKAZÓWKA: Umiejscowienie kamery jest ograniczone długością przewodu i względami bezpieczeństwa kamery.

WAŻNE: Należy podjąć odpowiednie środki, aby uniknąć uszkodzenia kamery i zamontować ją w sposób nie powodujący zagrożenia dla sprzętu oraz w miejscu, w którym nie ulegnie ona zgnieceniu, zmiażdżeniu, uderzeniu lub strąceniu.

RXA0110766-UN-09SEP10

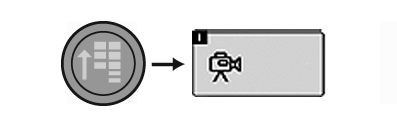

Przycisk menu → Ikona wideo

RXA0107758-UN-02AUG10

Strona wideo

RXA0107759-UN-02AUG10

Strona ustawień wideo

RXA0107760-UN-04JUN10

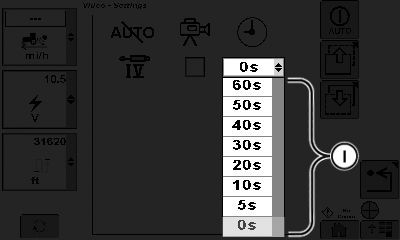

Opcje ramki z rozwijaną listą wydłużenia czasu

A - Przycisk programowy zwiększania kontrastu

B - Przycisk programowy odbicia lustrzanego

C - Przycisk programowy ustawień zaawansowanych

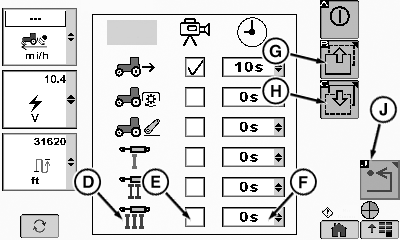

D - Opcje wyzwalania

E - Pole wyboru opcji wyzwalania

F - Ramka z rozwijaną listą wydłużenia czasu

G - Przycisk programowy poprzedniej strony

H - Przycisk programowy następnej strony

I - Opcje wydłużenia czasu

J - Przycisk programowy Wstecz

K - Wskaźnik lusterka

1. Podłączyć kamerę do czteropinowej wtyczki, poprowadzić przewód i zamontować kamerę w wyznaczonym miejscu.

2. Z powrotem zamontować panel na ciągniku.

3. Wybrać ikonę wideo z menu CommandCenter™.

4. Wyregulować ostrość kamery za pomocą przycisków programowych plus/minus (A).

5. Operator ma do wyboru widok standardowy lub odbicie lustrzane. Widoki można przełączać za pomocą przycisku programowego odbicia lustrzanego (B).

   Gdy włączone jest odbicie lustrzane, wyświetlany jest wskaźnik lusterka (K); gdy odbicie lustrzane jest wyłączone; wskaźnik jest wyświetlany jako X (patrz rysunek).

   WSKAZÓWKA: Przycisk programowy lusterka (B) umożliwia operatorowi wybór odbicia lustrzanego lub widoku standardowego pokazywanych obiektów.

6. Wybrać przycisk programowy ustawień zaawansowanych (C).

   WSKAZÓWKA: Wyzwalanie jest akcją uaktywniającą wyświetlanie wideo przez kamerę. Operator może ustawić czas wydłużenia od 5 do 60 sekund, po którym wyświetlona zostanie strona wideo. Przykład: Jeśli wyzwalaczem jest podnośnik i czas wydłużenia jest ustawiony na 0, strona wideo włączy się dokładnie w momencie uruchomienia podnośnika i wyłączy natychmiast, gdy podnośnik przestanie się poruszać. Jeśli czas wydłużenia jest ustawiony na 60 sekund, strona wideo włączy się w momencie uruchomienia podnośnika i pozostanie aktywna 60 sekund po zakończeniu ruchu podnośnika.

   Na stronie można wyświetlić do sześciu opcji wyzwalania. Jeśli dostępnych jest więcej niż sześć opcji, wybrać przycisk programowy przesuwania strony w górę (G) lub w dół (H), aby zobaczyć dodatkowe opcje.

7. Wybrać żądany wyzwalacz z opcji (D) dostępnych w lewej części strony i zaznaczyć pole wyboru (E) odpowiedniego wyzwalacza.

8. Wybrać ramkę z rozwijaną listą (F) w prawej kolumnie strony, aby ustawić żądany czas wydłużenia (I).

9. Wybrać przycisk programowy Wstecz (J), aby powrócić do poprzedniego ekranu.
