Bezpieczniki i przekaźniki (LCS) z przekładnią PowrQuad™ - (ciągniki 6140R i 6150R)

Informacje ogólne

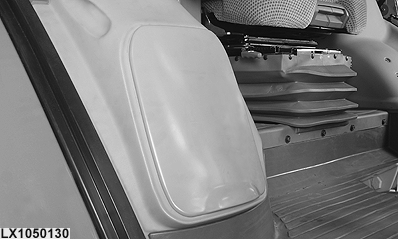

LX1050130-UN-08MAR11

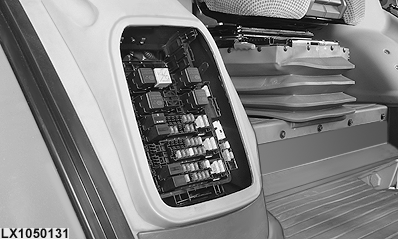

LX1050131-UN-16FEB11

WAŻNE: Aby uniknąć uszkodzenia układu elektrycznego, nigdy nie używać bezpiecznika o wyższym amperażu, niż podany w tabeli.

WAŻNE: W dostarczonym ciągniku niektóre pozycje bezpieczników są puste; muszą pozostać puste, dopóki nie zostaną zainstalowane odpowiednie opcje.

Skrzynka bezpieczników i przekaźników obwodu LCS (Load Center Secondary) znajduje się w prawej konsoli, w zagłębieniu na nogi.

Zdjąć pokrywę skrzynki bezpieczników i przekaźników (LCS).

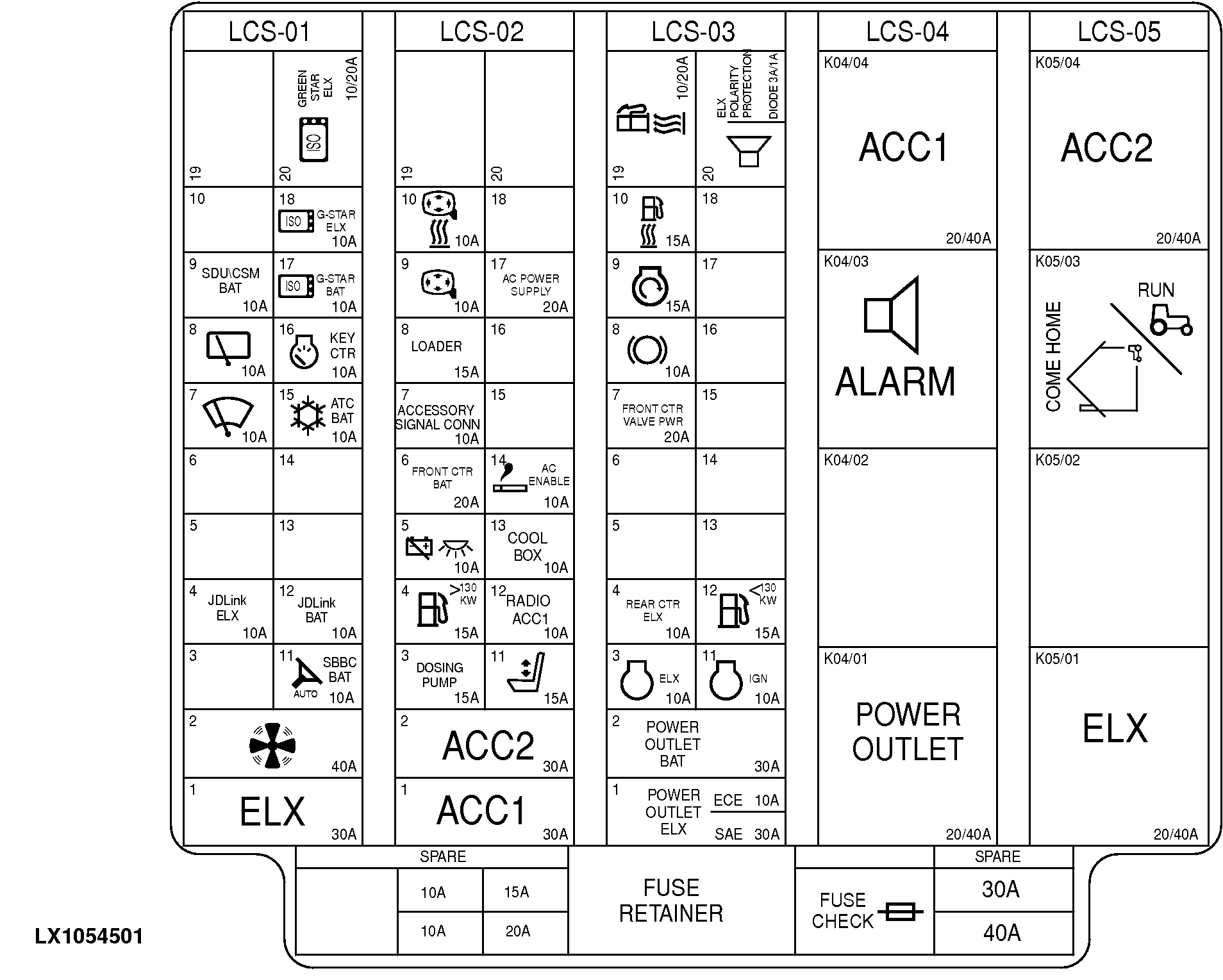

Zestawienie bezpieczników i przekaźników w skrzynce (LCS) - (ciągniki 6140R i 6150R)

LX1054501-UN-22DEC11

LCS-01 - F01LCS - Bezpieczniki (LCS) z przekładnią PowrQuad™

LCS-02 - F02LCS - Bezpieczniki (LCS) z przekładnią PowrQuad™

LCS-03 - F03LCS - Bezpieczniki (LCS) z przekładnią PowrQuad™

LCS-01 - K01LCS - Przekaźniki (LCS) z przekładnią PowrQuad™

LCS-02 - K02LCS - Przekaźniki (LCS) z przekładnią PowrQuad™

LCS-03 - K03LCS - Przekaźniki / diody (LCS) z przekładnią PowrQuad™

LCS-04 - K04LCS - Przekaźniki (LCS) z przekładnią PowrQuad™

LCS-05 - K05LCS - Przekaźniki (LCS) z przekładnią PowrQuad™

FUSE CHECK - Tester bezpieczników

FUSE RETAINER - Element ustalający do przechowywania narzędzia do wymiany bezpieczników (nadaje się do wszystkich typów bezpieczników)

SPARE - Bezpieczniki zapasowe

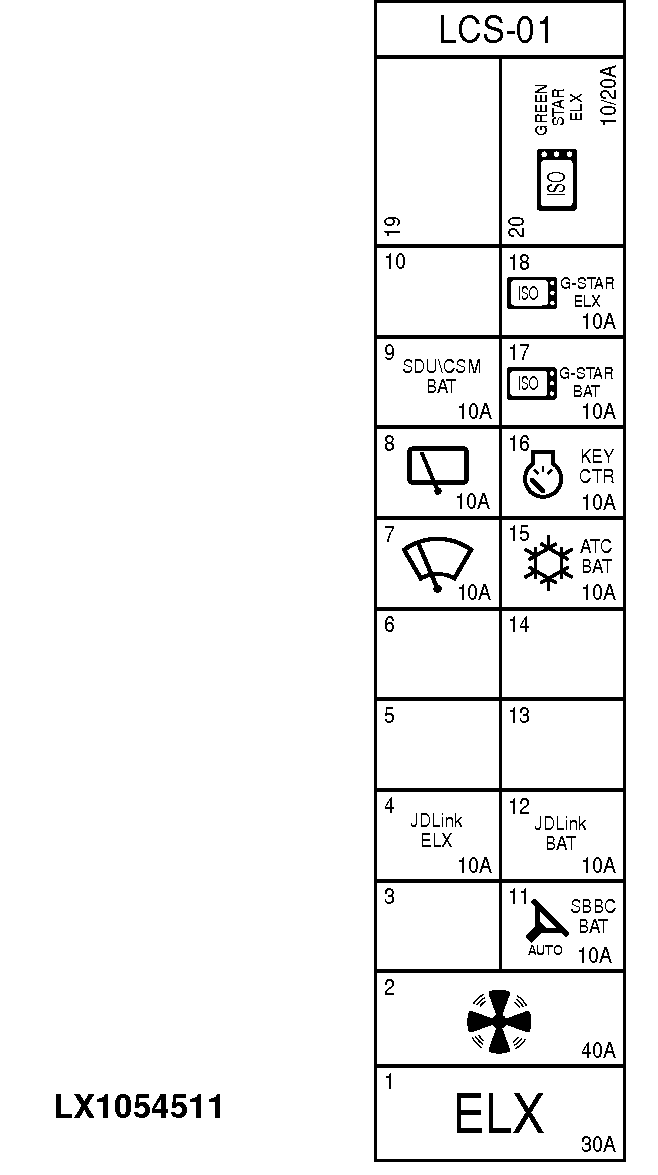

F01LCS - Bezpieczniki (LCS) z przekładnią PowrQuad™ - (ciągniki 6140R i 6150R)

LX1054511-UN-22DEC11

Nr bezpiecznika	Prąd znamionowy (A)	Odbiornik
F01LCS/01	30 A	Zasilanie elektroniki (ELX)
F01LCS/02	40 A	Silnik wentylatora recyrkulacji
F01LCS/03	-	Nie używany
F01LCS/04	10 A	Zespół sterujący telematyki (JDLink™/zdalny Service ADVISOR™)
F01LCS/05	-	Nie używany
F01LCS/06	-	Nie używany
F01LCS/07	10 A	Silnik wycieraczki przedniej szyby
F01LCS/08	10 A	Silnik wycieraczki tylnej szyby
F01LCS/09	10 A	Zespół sterujący CommandCenter™, zespół sterujący modułu przełączników kabiny, gniazdo serwisowe (CAN BUS)
F01LCS/10	-	Nie używany
F01LCS/11	10 A	Zespół sterujący układu kierowniczego (AutoTrac™)
F01LCS/12	10 A	Zespół sterujący telematyki (JDLink™/zdalny Service ADVISOR™)
F01LCS/13	-	Nie używany
F01LCS/14	-	Nie używany
F01LCS/15	10 A	Zespół sterujący ClimaTrak™, radio lub zespół sterujący klimatyzacji, radio
F01LCS/16	10 A	Zespół przyrządów, zespół sterujący immobilizera
F01LCS/17	10 A	GreenStar™ (AMS)
F01LCS/18	10 A	GreenStar™ (AMS)

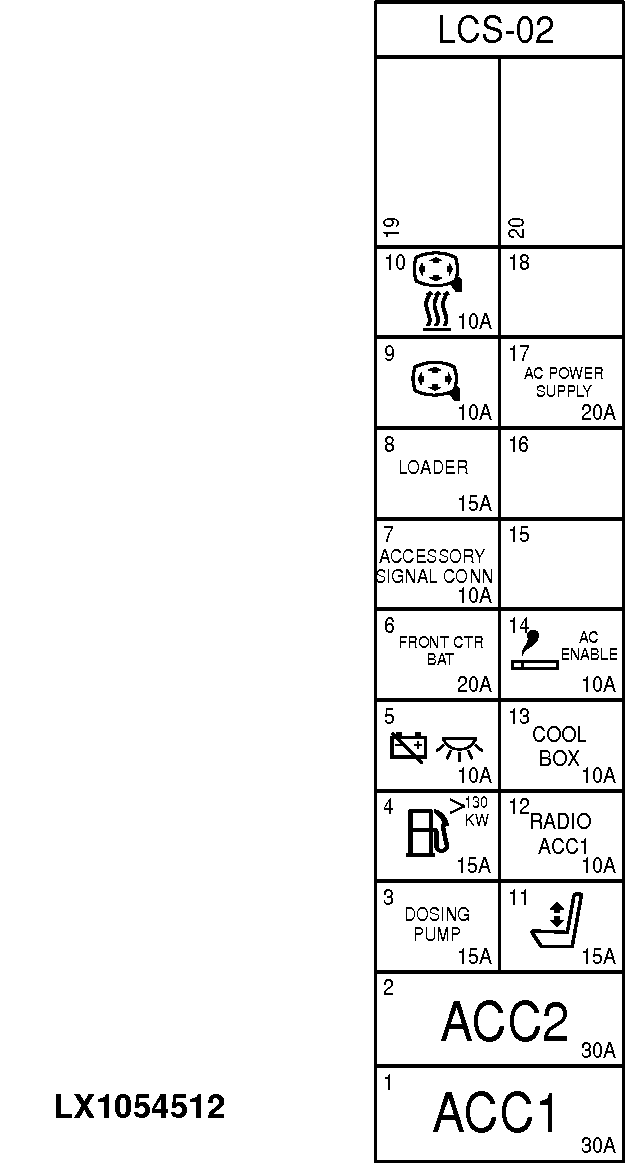

F02LCS - Bezpieczniki (LCS) z przekładnią PowrQuad™ - (ciągniki 6140R i 6150R)

LX1054512-UN-22DEC11

Nr bezpiecznika	Prąd znamionowy (A)	Odbiornik
F02LCS/01	30 A	Zasilanie osprzętu (ACC1)
F02LCS/02	30 A	Zasilanie osprzętu (ACC2)
F02LCS/03	-	Nie używany
F02LCS/04	-	Nie używany
F02LCS/05	10 A	Przełącznik odcinania akumulatora, oświetlenie schodków wejściowych
F02LCS/06	20 A	Przedni zespół sterujący podwozia
F02LCS/07	10 A	Złącze osprzętu (X37F-3), gniazdo sygnałowe
F02LCS/08	15 A	Złącze ładowacza czołowego (X37F), elektrohydrauliczny zaczep do przyczep jednoosiowych (E-PUH)
F02LCS/09	10 A	Elektryczne lusterka zewnętrzne (regulacja)
F02LCS/10	10 A	Elektryczne lusterka zewnętrzne (ogrzewanie)
F02LCS/11	15 A	Siedzisko operatora
F02LCS/12	10 A	Radio
F02LCS/13	10 A	Elektryczna komora chłodzenia
F02LCS/14	10 A	Zapalniczka, przetwornik prądu 230/115 V, kamera wideo
F02LCS/15	-	Nie używany
F02LCS/16	-	Nie używany
F02LCS/17	20 A	Przetwornik prądu 230/115 V
F02LCS/18	-	Nie używany

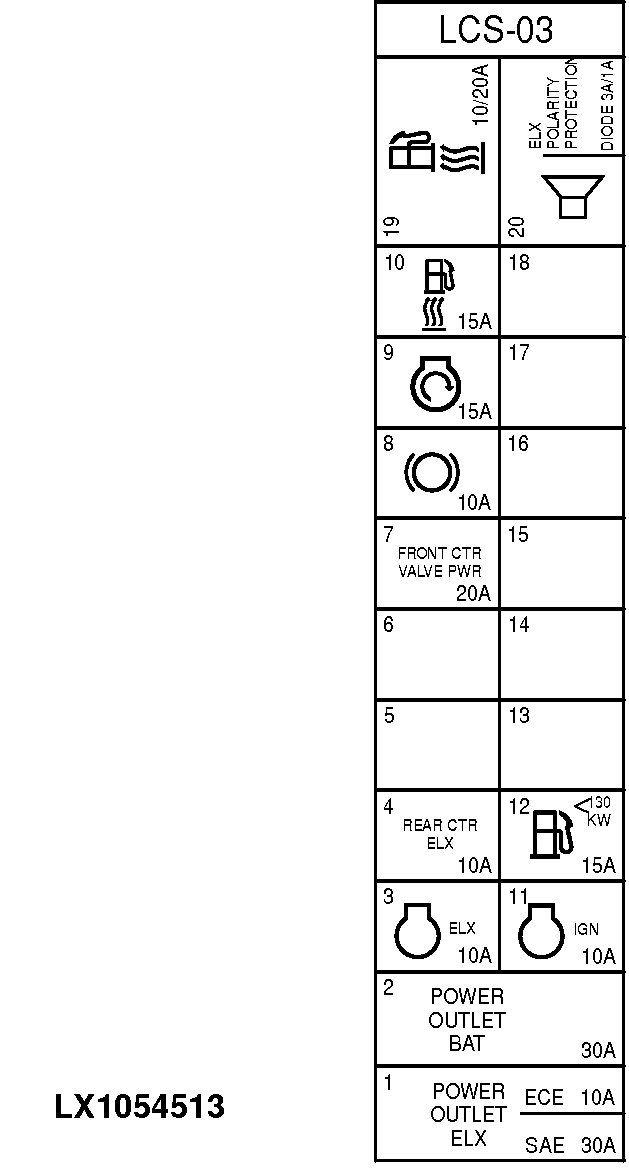

F03LCS - Bezpieczniki (LCS) z przekładnią PowrQuad™ - (ciągniki 6140R i 6150R)

LX1054513-UN-22DEC11

Nr bezpiecznika	Prąd znamionowy (A)	Odbiornik
F03LCS/01	30 A	3-stykowe gniazdo, szyna gniazd zasilających, 7-stykowe gniazdo (SAE)
	10 A	3-stykowe gniazdo, szyna gniazd zasilających (ECE)
F03LCS/02	30 A	3-stykowe gniazdo, szyna gniazd zasilających, 7-stykowe gniazdo (SAE)
	30 A	3-stykowe gniazdo, szyna gniazd zasilających (ECE)
F03LCS/03	10 A	Zespół sterujący silnika ECU, zespół sterujący immobilizera
F03LCS/04	10 A	Tylny zespół sterujący podwozia
F03LCS/05	-	Nie używany
F03LCS/06	-	Nie używany
F03LCS/07	20 A	Zasilanie przedniego zespołu sterującego podwozia (elektrozawory, silniki krokowe E-ICV)
F03LCS/08	10 A	Zespół czujnika pedału hamulca
F03LCS/09	15 A	Stacyjka
F03LCS/10	15 A	Podgrzewacz paliwa
F03LCS/11	10 A	Zespół sterujący silnika ECU
F03LCS/12	15 A	Paliwowa pompa zasilająca
F03LCS/13	-	Nie używany
F03LCS/14	-	Nie używany
F03LCS/15	-	Nie używany
F03LCS/16	-	Nie używany
F03LCS/17	-	Nie używany
F03LCS/18	-	Nie używany

Przekaźniki (LCS) z przekładnią PowrQuad™ - (ciągniki 6140R i 6150R)

LX1054501-UN-22DEC11

Nr przekaźnika	Prąd znamionowy (A)	Opis	Nr przekaźnika	Prąd znamionowy (A)	Opis
K01LCS/19	10/20 A	Nie używany	K04LCS/01	20/40 A	Przekaźnik 3-stykowego gniazda, szyny gniazd zasilających, 7-stykowego gniazda (SAE) Przekaźnik 3-stykowego gniazda, szyny gniazd zasilających (ECE)
K01LCS/20	10/20 A	Przekaźnik GreenStar™ (AMS)	K04LCS/02	-	Nie używany
			K04LCS/03	-	Alarm akustyczny
K02LCS/19	-	Nie używany	K04LCS/04	20/40 A	Przekaźnik zasilania osprzętu (ACC1)
K02LCS/20	-	Nie używany
			K05LCS/01	20/40 A	Przekaźnik zasilania elektroniki (ELX)
K03LCS/19	10/20 A	Przekaźnik podgrzewacza paliwa	K05LCS/02	-	Nie używany
K03LCS/20	1 A	Dioda zasilania elektroniki	K05LCS/03	-	Złącze trybu awaryjnego (Come Home)
K03LCS/20	3 A	Dioda alarmu akustycznego	K05LCS/04	20/40 A	Przekaźnik zasilania osprzętu (ACC2)
