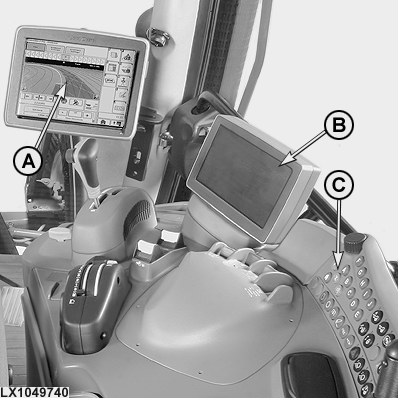

Kontrolki i wyświetlacze

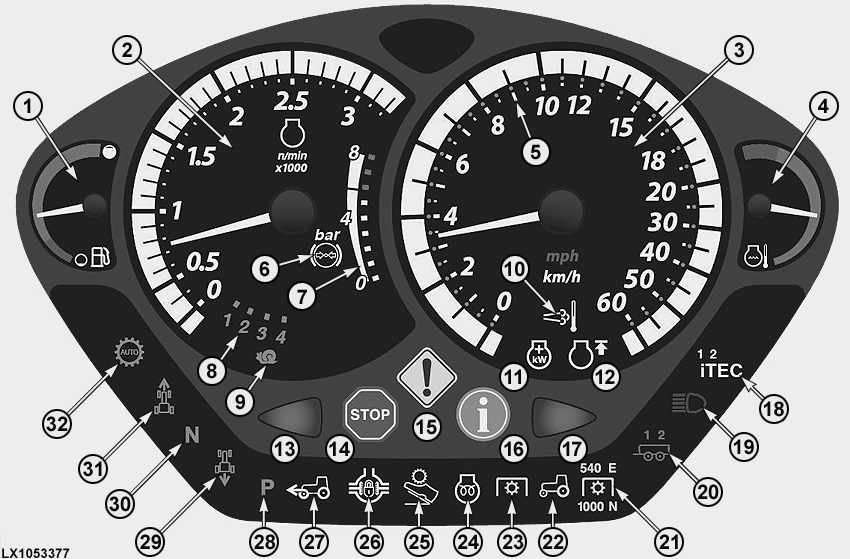

Kontrolki z przekładnią PowrQuad™ PLUS, AutoQuad™ PLUS i AutoPowr™

LX1053377-UN-14FEB12

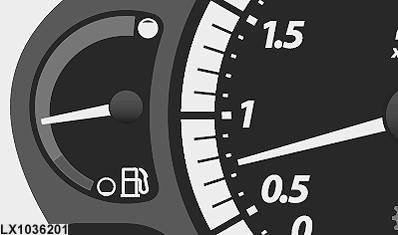

1 - Wskaźnik poziomu paliwa - informuje operatora, ile paliwa pozostało w zbiorniku.

2 - Obrotomierz - wskazuje prędkość wału korbowego w obrotach na minutę.

3 - Prędkościomierz - wskazuje prędkość jazdy w milach na godzinę (mph) lub km/h.

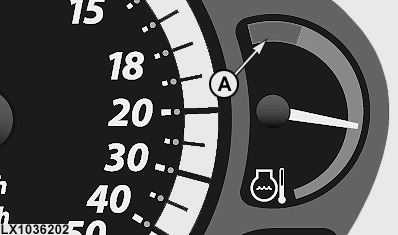

4 - Wskaźnik temperatury płynu chłodzącego - monitoruje temperaturę płynu chłodzącego.

5 - Diody (LED) wokół prędkościomierza wskazują wstępnie wybrany zakres prędkości (tylko AutoPowr™/IVT™).

6 - Kontrolka ostrzegawcza ciśnienia hamulca - świeci się na czerwono, dopóki hamulec pneumatyczny przyczepy nie osiągnie ciśnienia roboczego. Następnie ikona świeci się na biało.

7 - Wskazuje aktualne ciśnienie powietrza w układzie hamulca pneumatycznego przyczepy.

8 - Wskaźnik biegu - przy przekładni PowrQuad™ PLUS lub AutoQuad™ PLUS, liczby 1-4 wskazują wybrany bieg.

9 - Ta kontrolka świeci się, gdy przekładnia AutoPowr™/ IVT™ jest w trybie pełzającym.

10 - Kontrolka czyszczenia filtra spalin - zapala się podczas fazy czyszczenia.

11 - Kontrolka IPM (inteligentne zarządzanie mocą). Ikona jest podświetlona przy aktywnym IPM.

12 - Kontrolka FieldCruise™. Ikona jest podświetlona przy aktywnym FieldCruise™ (tempomacie).

13 - Migająca kontrolka z lewej strony - zaczyna migać po włączeniu lewego kierunkowskazu lub świateł ostrzegawczych.

14 - Czerwona kontrolka STOP - miga w przypadku wystąpienia poważnej usterki. NATYCHMIAST wyłączyć silnik. Przejrzeć komunikaty błędów na CommandCenter™ i wyeliminować przyczynę.

15 - Żółta kontrolka UWAGA - miga w razie wystąpienia usterki (przejrzeć komunikaty błędów na CommandCenter™). Ta kontrolka miga również, jeśli włączony jest hamulec awaryjny przy uruchomionym silniku i dźwigni rewersera poza położeniem neutralnym.

16 - Niebieska kontrolka INFO - zapala się, jeśli występuje usterka podzespołu elektrycznego, związanego z układem hydraulicznym lub przekładnią. Przejrzeć komunikaty błędów na CommandCenter™ i wyeliminować przyczynę. W razie potrzeby skontaktować się z dealerem John Deere™.

17 - Migająca kontrolka z prawej strony - zaczyna migać po włączeniu prawego kierunkowskazu lub świateł ostrzegawczych.

18 - Kontrolka iTEC™ - świeci się przy włączonym iTEC™ wskazując liczbę aktualnie wybranych ustawień użytkownika.

19 - Kontrolka świateł długich - świeci się, gdy włączone są światła długie reflektorów.

20 - Kontrolka kierunkowskazów przyczepy - miga, jeśli do ciągnika jest przyłączona jedna lub dwie przyczepy. Kontrolka zaczyna migać po włączeniu kierunkowskazu lub świateł ostrzegawczych.

21 - Kontrolki tylnego WOM - razem z kontrolką (22) wskazuje wybraną prędkość tylnego WOM. E i N wskazują aktualnie aktywny tryb.

22 - Świeci się razem z (21) lub (23) wskazując, czy włączony jest przedni czy tylny WOM.

23 - Kontrolka przedniego WOM - świeci się razem z kontrolką (22) przy włączonym przednim WOM.

24 - Kontrolka rozgrzewania wstępnego - zapala się, gdy kluczyk stacyjki (przełącznik główny) zostanie obrócony o jedno położenie w prawo. Nie uruchamiać silnika, dopóki kontrolka nie zgaśnie.

25 - Kontrolka trybu pedału przyspieszenia - zapala się, gdy tylko zostanie uaktywniony tryb pedału przyspieszenia (tylko AutoPowr™ / IVT™). Poprzednie modele ciągnika nie są wyposażone w tę kontrolkę.

26 - Kontrolka blokady mechanizmu różnicowego - świeci się przy włączonej blokadzie mechanizmu różnicowego.

27 - Kontrolka napędu kół przednich - świeci się przy włączonym napędzie kół przednich.

28 - Kontrolka położenia postojowego - świeci się, gdy dźwignia rewersera jest w położeniu postojowym (AutoPowr™ / IVT™).

29 - Kontrolka jazdy do tyłu - świeci się, gdy dźwignia rewersera jest w położeniu jazdy do tyłu.

30 - Kontrolka położenia neutralnego - świeci się, gdy dźwignia rewersera jest w położeniu neutralnym.

31 - Kontrolka jazdy do przodu - świeci się, gdy dźwignia rewersera jest w położeniu jazdy do przodu.

32 - Kontrolka trybu Auto przekładni - świeci się, gdy aktywny jest tryb automatyczny przekładni AutoQuad™ PLUS lub AutoPowr™ / IVT™.

Test kontrolek: Podczas uruchamiania silnika wszystkie kontrolki (ikony) powinny zapalić się na ok. 1 sekundę. Jeśli tak się nie stanie, przyczyną może być uszkodzona dioda lub przepalony bezpiecznik. Wymienić część.

WSKAZÓWKA: Tylko kontrolki związane z funkcjami rzeczywistego wyposażenia ciągnika posiadają żarówki.

Kontrolki gasną zaraz po uruchomieniu silnika.

WSKAZÓWKA: Prędkość jazdy może być wyświetlana w km/h lub MPH (mile/h). To ustawienie można wykonać na CommandCenter™. Patrz ekran Jednostki miar pod Ustawienia CommandCenter, w tej sekcji.

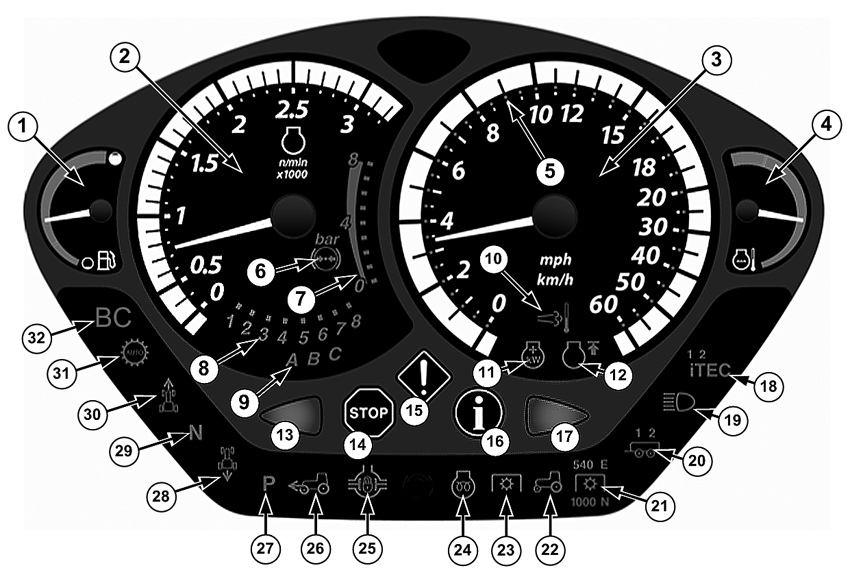

Kontrolki z przekładnią DirectDrive

LX1057613-UN-14SEP12

1 - Wskaźnik poziomu paliwa - informuje operatora, ile paliwa pozostało w zbiorniku.

2 - Obrotomierz - wskazuje prędkość wału korbowego w obrotach na minutę.

3 - Prędkościomierz - wskazuje prędkość jazdy w milach na godzinę (mph) lub km/h.

4 - Wskaźnik temperatury płynu chłodzącego - monitoruje temperaturę płynu chłodzącego.

5 - Diody (LED) wokół prędkościomierza wskazują wstępnie wybrany zakres prędkości.

6 - Kontrolka ostrzegawcza ciśnienia hamulca - świeci się na czerwono, dopóki hamulec pneumatyczny przyczepy nie osiągnie ciśnienia roboczego. Następnie ikona świeci się na biało.

7 - Wskazuje aktualne ciśnienie powietrza w układzie hamulca pneumatycznego przyczepy.

8 - Wskaźnik biegu - liczby 1-8 wskazują wybrany bieg.

9 - Wskaźnik zakresu - litery A-C wskazują wybrany zakres.
