Regulacja zbieżności kół na osi napędu kół przednich

1.

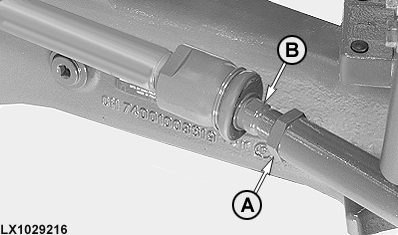

   LX1029216-UN-02APR03

   A - Nakrętka zabezpieczająca

   B - Drążek

   Ustawić koła przednie do jazdy na wprost, wyłączyć silnik, ustawić przekładnię w położeniu postojowym i wyjąć kluczyk ze stacyjki.

---




2. Poluzować nakrętkę zabezpieczającą (A).

3. WSKAZÓWKA: Dopuszczalna jest zbieżność ± 1,5 mm (0.06 in.). Patrz Sprawdzanie zbieżności kół, w tej sekcji.

   Obrócić drążek (B), aby uzyskać żądaną zbieżność lub rozbieżność.

   Pozycja	Wielkość pomiarowa	Specyfikacja
   Maksymalna zbieżność lub rozbieżność	Odległość	1,5 mm (0.06 in.)

4. Dokręcić nakrętkę zabezpieczającą (A) zgodnie ze specyfikacją.

   Pozycja	Wielkość pomiarowa	Specyfikacja
   Nakrętka zabezpieczająca	Moment dokręcania	328 do 363 Nm 242 do 267 lb-ft
