Czyszczenie filtra spalin przy zaparkowanym ciągniku

LX1049778
LX1049778-UN-22JUL10

LX1049777
LX1049777-UN-22JUL10

LX1049795
LX1049795-UN-20AUG10

LX1049796
LX1049796-UN-02DEC10

Niemożliwe jest przeprowadzenie czyszczenia filtra spalin przy zaparkowanym ciągniku, jeśli nie pojawi się jedna z instrukcji dla operatora (patrz obok). Patrz również kroki 1 i 2 pod System oczyszczania spalin, informacja dla operatora, w tej sekcji. W trakcie automatycznego czyszczenia filtra spalin nie można uaktywnić czyszczenia filtra spalin przy zaparkowanym ciągniku.

UWAGA: Postępować zgodnie z Bezpieczne czyszczenie filtra spalin, w sekcji 05.

WAŻNE: Wybrać odpowiednie miejsce do zaparkowania ciągnika i całkowicie opuścić wszelkie narzędzia na podłoże.

Nie można uruchamiać żadnych innych funkcji ciągnika w trakcie czyszczenia filtra spalin przy zaparkowanym ciągniku. Wyjątek stanowią funkcje, które mogą być potrzebne do awaryjnego wyłączenia ciągnika.

Nie rozpoczynać czyszczenia filtra spalin, jeśli wskaźnik poziomu paliwa od dłuższego czasu pokazuje niski poziom.

WSKAZÓWKA: Podczas czyszczenia filtra spalin sterowanie silnika przejmuje kontrolę nad funkcjami silnika. Jest więc normalne, że prędkość silnika ulega zmianom w trakcie procesu czyszczenia. Czas czyszczenia zależy od poziomu nagromadzonej sadzy.

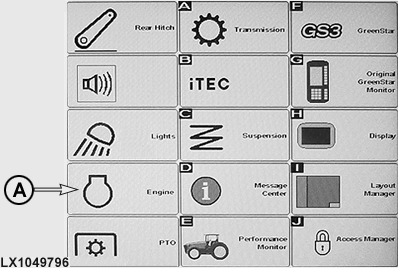

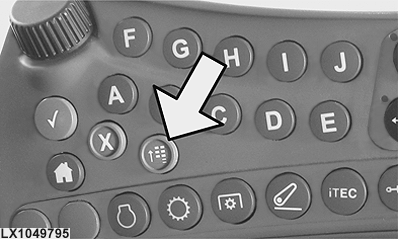

  1. Inicjowanie czyszczenia filtra spalin przy zaparkowanym ciągniku: Nacisnąć przycisk menu (patrz strzałka). Następnie nacisnąć ikonę silnika (A), aby uzyskać dostęp do menu silnika.

    WSKAZÓWKA: Jeśli wykonywane jest właśnie automatyczne czyszczenie filtra spalin, trzeba je anulować. Patrz Automatyczne czyszczenie filtra spalin, w tej sekcji.

  2. LX1049771
    LX1049771-UN-22JUL10

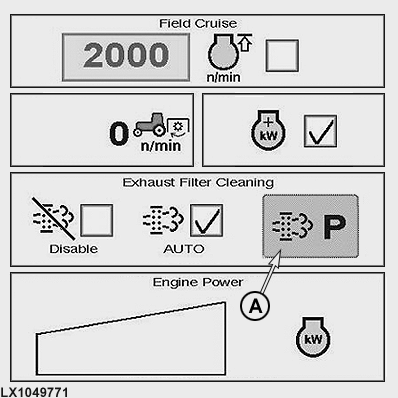

    Nacisnąć ikonę (A), aby przejść do menu czyszczenia filtra spalin. Ikona nie pojawi się, jeżeli nie został wyświetlony komunikat dla operatora z instrukcją dotyczącą procesu czyszczenia filtra spalin przy zaparkowanym ciągniku.


  3. LX1049772
    LX1049772-UN-22JUL10

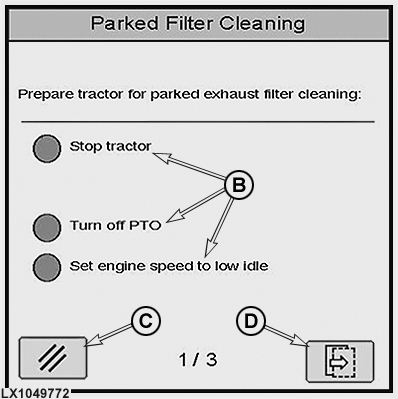

    B - Wskazania statusu (ruch ciągnika, prędkość WOM i silnika)

    C - Przycisk anulowania

    D - Przycisk Następny

    Sprawdzić, czy wszystkie trzy warunki (B) są spełnione. Wszystkie trzy kółka muszą być wypełnione na zielono.

    • Zatrzymać ciągnik (włączyć blokadę postojową).
    • Wyłączyć przedni i tylny WOM.
    • Ustawić prędkość silnika na wolne obroty jałowe.

    Nacisnąć przycisk (D), aby przejść do następnego kroku.

    Anulowanie funkcji czyszczenia filtra spalin Procedurę można anulować na różne sposoby:

    • Naciskając przycisk (C).
    • Naciskając pedał przyspieszenia.
    • Wyłączając silnik.
    • Włączając tylny WOM.

    WSKAZÓWKA: Nie przerywać czyszczenia filtra spalin bez ważnego powodu.


  4. LX1049773
    LX1049773-UN-22JUL10

    LX1049769
    LX1049769-UN-19AUG10

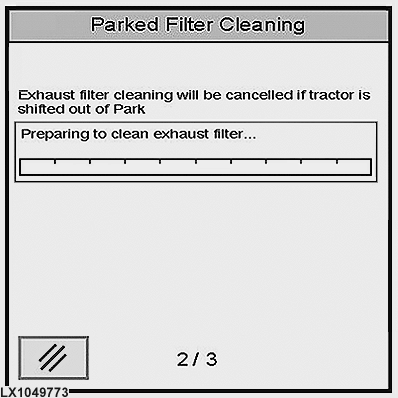

    Rozpoczęła się faza przygotowania. Na wyświetlaczu pojawi się pasek statusu pokazujący czas pozostały do rozpoczęcia czyszczenia filtra spalin.

    W samym czasie zapala się kontrolka (patrz strzałka) sygnalizująca czyszczenie filtra spalin.


  5. LX1049774
    LX1049774-UN-22JUL10

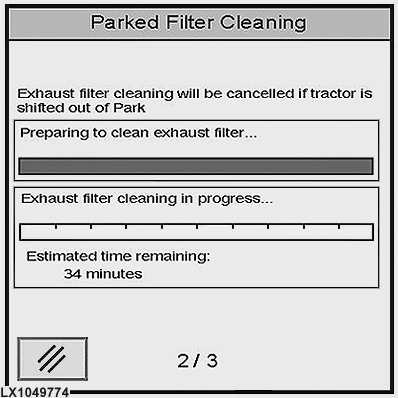

    Po fazie przygotowania rozpoczyna się faza czyszczenia. Pojawia się drugi pasek statusu pokazujący postęp czyszczenia filtra spalin.


  6. LX1049775
    LX1049775-UN-22JUL10

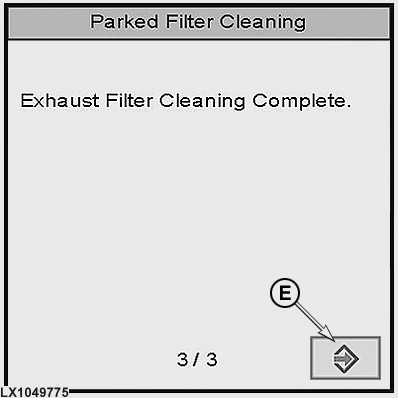

    Po zakończeniu procesu czyszczenia filtra spalin na wyświetlaczu pojawi się odpowiedni komunikat. Wyjść z menu klikając przycisk (E).

    Po ok. 30 sekundach zgaśnie kontrolka temperatury spalin i ciągnik może powrócić do pracy.

    WAŻNE: Nie wyłączać silnika natychmiast po zakończeniu czyszczenia filtra spalin. Pozostawić silnik przez kilka minut na wolnych obrotach, aby układ wydechowy mógł się wystarczająco ochłodzić. Nie jest to konieczne, jeśli ciągnik ma pracować bezpośrednio po zakończeniu czyszczenia filtra spalin.
