Ładowacz czołowy z funkcją przywracania położenia


Opis

Funkcja przywracania położenia jest automatyczną funkcją przeznaczoną dla ładowacza czołowego. Umożliwia ustawienie dwóch położeń, do których wysięgnik i czerpak powrócą automatycznie. Po ustawieniu tych dwóch położeń, wystarczy na krótko popchnąć dźwignię wielofunkcyjną w żądanym kierunku, aby automatycznie przemieścić wysięgnik lub czerpak we wstępnie ustawione położenie.

Możliwe jest również zapamiętanie kąta przechylenia czerpaka jako położenia zerowego, jeśli taki kąt jest często potrzebny. To położenie pojawi się wtedy na CommandCenter™ jako "0°". Każda zmiana położenia czerpaka jest wyświetlana w stopniach (np. +110° lub -98°) w stosunku do zapamiętanego położenia 0°. Aby sprowadzić czerpak z powrotem w położenie zerowe, trzeba uruchamiać dźwignię wielofunkcyjną, aż na CommandCenter™ ponownie wyświetli się "0°". Funkcja przywracania położenia jest aktywna tylko przy prędkościach poniżej maks. 16 km/h.

WAŻNE: Jeśli ładowacz czołowy zostanie zastąpiony ładowaczem czołowym z funkcją przywracania położenia, można spodziewać się błędów działania. Aby zapewnić bezproblemowe działanie, konieczna jest regulacja lub kalibracja podzespołów po przyłączeniu innego ładowacza czołowego. W tej sprawie należy skontaktować się z dealerem John Deere.


Dostęp do okna przywracania położenia

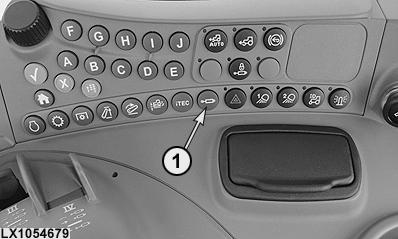

  1. Kilkakrotnie nacisnąć przycisk (1), aż otworzy się okno przywracania położenia.

  2. LX1054679
    LX1054679-UN-12APR12

    LX1054678
    LX1054678-UN-12APR12

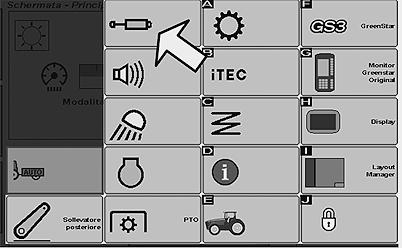

    Alternatywnie można nacisnąć przycisk programowy zaworów hydrauliki zewnętrznej w menu CommandCenter™.


  3. LX1054680
    LX1054680-UN-12APR12

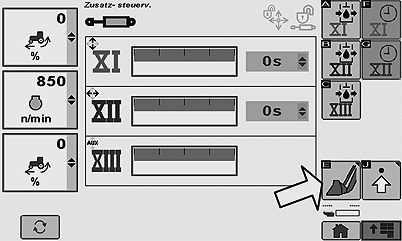

    Następnie nacisnąć przycisk programowy z ikoną ładowacza czołowego w wyświetlonym oknie.



Okno przywracania położenia

LX1054667
LX1054667-UN-16APR12

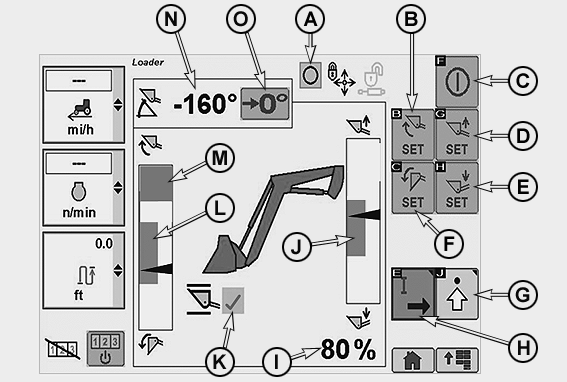

Okno przywracania położenia

A

Wyświetlanie statusu - przywracanie położenia, włączone = I; wyłączone = 0

B

Ustawianie górnego położenia czerpaka

C

Przywracanie położenia; aktywne = I lub nieaktywne = 0

D

Ustawianie górnego położenia wysięgnika

E

Ustawianie dolnego położenia wysięgnika

F

Ustawianie dolnego położenia czerpaka

G

Przejście do ustawień SCV (patrz Zawory hydrauliki zewnętrznej)

H

Przejście do ustawień prędkości E-ICV (patrz Zawory hydrauliki zewnętrznej)

I

Wyświetlanie położenia wysięgnika w procentach, gdzie 100% = najwyższe położenie

J

Wykres słupkowy przedstawiający ruch pomiędzy górnym i dolnym położeniem przywracania

K

Samopoziomowanie elektroniczne; aktywne = ptaszek (zaznaczenie) lub nieaktywne = brak ptaszka (zaznaczenia)

L

Wykres słupkowy przedstawiający przechylenie pomiędzy górnym i dolnym położeniem przywracania

M

Obszar, w którym ładowacze czołowe bez samopoziomowania mechanicznego nie mogą być używane. Zapobiega to przypadkowemu wysypaniu zawartości czerpaka na dach kabiny.

N

Wyświetlanie kąta przechylenia czerpaka w stosunku do poprzednio ustawionego punktu zerowego

O

Przycisk programowy "0" do zaznaczania żądanego punktu zerowego w zakresie ruchu czerpaka. Umożliwia to ponowne znalezienie położenia, które jest często potrzebne. Ruch w kierunku tego punktu trzeba wykonać ręcznie.

-

Strzałki w szarych słupkach wskazują aktualne położenia czerpaka i wysięgnika. Za każdym razem, gdy ruch odbywa się automatycznie, zmienia się kolor strzałek z czarnego na zielony.

WSKAZÓWKA: Sprawdzać status funkcji elektronicznego samopoziomowania (K) przy każdym uruchamianiu ciągnika.

Jeśli przyłączony jest ładowacz czołowy bez samopoziomowania mechanicznego, poziomowanie elektroniczne jest zawsze aktywne.

Jeśli przyłączony jest ładowacz czołowy z samopoziomowaniem mechanicznym, zawsze aktywne pozostaje poprzednie ustawienie samopoziomowania elektronicznego.


Ustawienie funkcji przywracania położenia

LX1054668
LX1054668-UN-12APR12

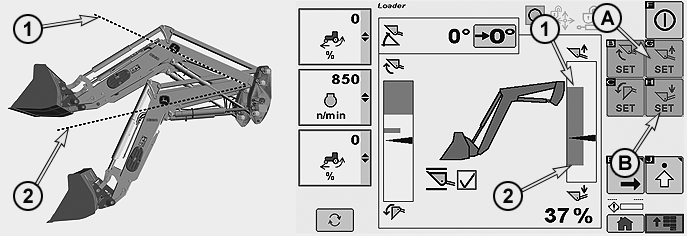

  1. Przesunąć wysięgnik w żądane górne położenie (1), a następnie nacisnąć przycisk (A).

  2. Przesunąć wysięgnik w żądane dolne położenie (2), a następnie nacisnąć przycisk (B).

WSKAZÓWKA: Górne położenie przywracania musi być zawsze wyżej, niż dolne położenie przywracania. Aby uaktywnić położenie pływające, najpierw trzeba podnieść wysięgnik na wysokość ≤ 30% (obserwować wyświetlacz).

LX1054669
LX1054669-UN-12APR12

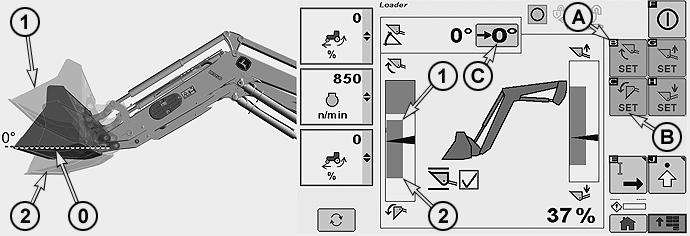

  1. Przesunąć czerpak w żądane górne położenie (1), a następnie nacisnąć przycisk (A).

  2. Przesunąć czerpak w żądane dolne położenie (2), a następnie nacisnąć przycisk (B).

  3. Ustawić czerpak pod żądanym kątem, a następnie nacisnąć przycisk (C), aby zapamiętać położenie. Teraz kąt przechylenia jest wyświetlany jako 0°. Umożliwia to ponowne znalezienie położenia, które jest często potrzebne. Wyświetlany kąt informuje operatora o aktualnym położeniu czerpaka w stosunku do punktu zerowego. Ruch w kierunku tego punktu trzeba wykonać ręcznie.

WSKAZÓWKA: Górne położenie przywracania musi być zawsze wyżej, niż dolne położenie przywracania. Za punkt zerowy można przyjąć każde żądane położenie.


Funkcje dźwigni wielofunkcyjnej

LX1054684
LX1054684-UN-08MAY12

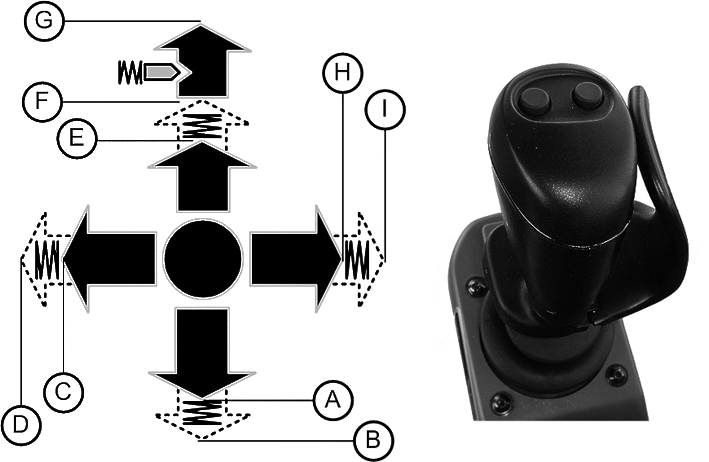

WAŻNE: Funkcję przywracania położenia można zatrzymać przesuwając na krótko dźwignię wielofunkcyjną w przeciwnym kierunku. Przykład: Zatrzymywanie wysięgnika poruszającego się w dół = przesunąć dźwignię wielofunkcyjną do tyłu (A).

A

Pociągnąć dźwignię wielofunkcyjną do tyłu, aż wysięgnik zostanie podniesiony na żądaną wysokość. Nie przesuwać dźwigni poza punkt oporu.

B

Pociągnąć dźwignię wielofunkcyjną do tyłu, poza punkt wyczuwalnego oporu, a następnie zwolnić. To inicjuje funkcję przywracania położenia górnego. Wysięgnik zatrzymuje się automatycznie we wstępnie wybranym górnym położeniu.

C

Przesunąć dźwignię wielofunkcyjną w lewo, aż czerpak osiągnie żądane górne położenie. Nie przesuwać dźwigni poza punkt oporu.

D

Przesunąć dźwignię wielofunkcyjną w lewo, poza punkt wyczuwalnego oporu, a następnie zwolnić. To inicjuje funkcję przywracania położenia górnego. Czerpak zatrzymuje się automatycznie we wstępnie wybranym położeniu.

E

Popchnąć dźwignię wielofunkcyjną do przodu, aż wysięgnik zostanie opuszczony na żądaną wysokość. Nie przesuwać dźwigni poza punkt oporu.

F

Popchnąć dźwignię wielofunkcyjną do przodu, poza punkt wyczuwalnego oporu, a następnie zwolnić. To inicjuje funkcję przywracania położenia dolnego. Wysięgnik zatrzymuje się automatycznie we wstępnie wybranym dolnym położeniu.

G

Popchnąć dźwignię wielofunkcyjną do końca do przodu, aż zaskoczy zapadka, aby uaktywnić położenie pływające. Dźwignia pozostanie w położeniu blokowanym, dopóki nie zostanie ręcznie przestawiona do tyłu.

H

Przesunąć dźwignię wielofunkcyjną w prawo, aż czerpak osiągnie żądane dolne położenie. Nie przesuwać dźwigni poza punkt oporu.

I

Przesunąć dźwignię wielofunkcyjną w prawo, poza punkt wyczuwalnego oporu, a następnie zwolnić. To inicjuje funkcję przywracania położenia dolnego. Czerpak zatrzymuje się automatycznie we wstępnie wybranym położeniu.

Dwukrotnie przesunąć dźwignię wielofunkcyjną w prawo w krótkich odstępach czasu poza punkt oporu i przytrzymać. To uaktywni funkcję wstrząsania czerpakiem.


Użytkowanie wysięgnika

LX1054670
LX1054670-UN-19APR12

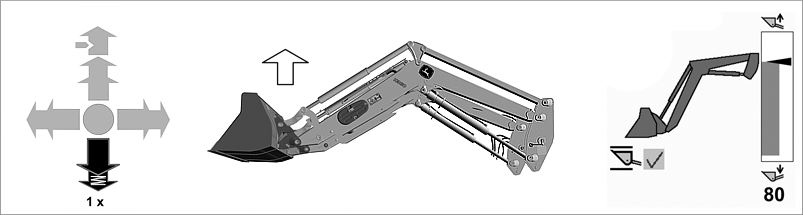

Przywracanie położenia, górne położenie - na krótko pociągnąć dźwignię jeden raz do tyłu poza punkt oporu i zwolnić.

LX1054672
LX1054672-UN-19APR12

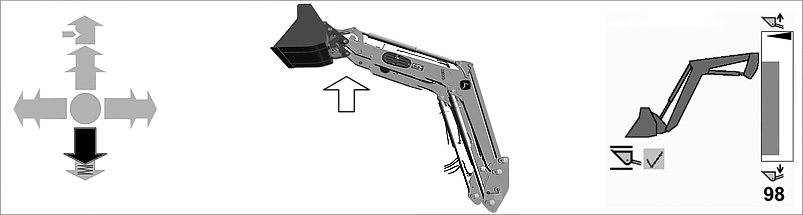

Podnoszenie wysięgnika powyżej górnego położenia przywracania - pociągnąć dźwignię do tyłu bez przekraczania punktu oporu.

LX1054671
LX1054671-UN-19APR12

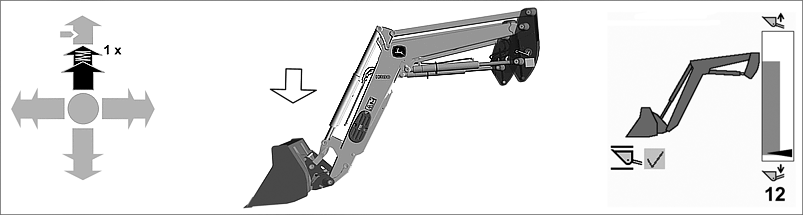

Przywracanie położenia, dolne położenie - na krótko popchnąć dźwignię jeden raz do przodu poza punkt oporu i zwolnić.

LX1054673
LX1054673-UN-09MAY12

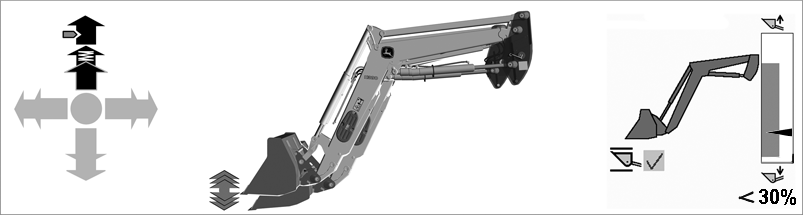

Położenie pływające - załączyć dźwignię w przednim położeniu z zapadką.

WSKAZÓWKA: Aby uaktywnić położenie pływające, najpierw trzeba podnieść wysięgnik na wysokość ≤ 30% (obserwować wyświetlacz).


Użytkowanie czerpaka

LX1054674
LX1054674-UN-19APR12

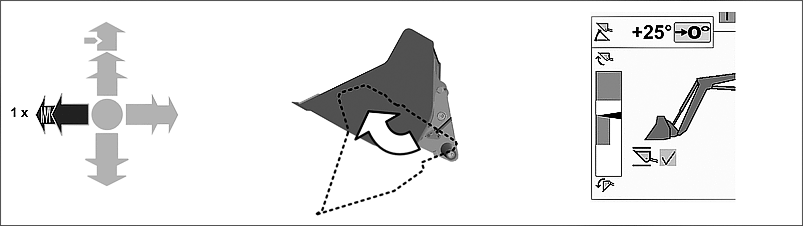

Przywracanie położenia, górne położenie - na krótko przesunąć dźwignię jeden raz w lewo poza punkt oporu i zwolnić.

LX1054675
LX1054675-UN-19APR12

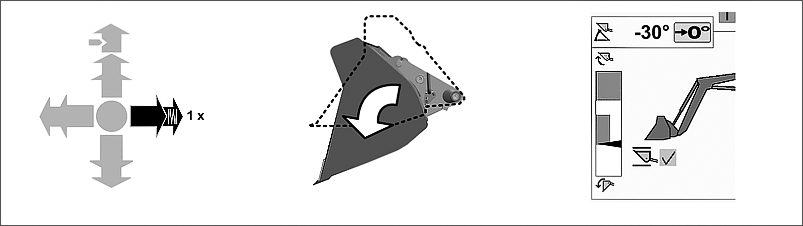

Przywracanie położenia, dolne położenie - na krótko przesunąć dźwignię jeden raz w prawo poza punkt oporu i zwolnić.

LX1054676
LX1054676-UN-19APR12

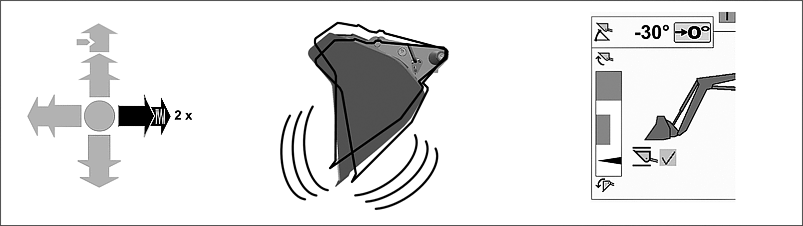

Dodatkowa funkcja "wstrząsania" - dwukrotnie przesunąć dźwignię w prawo w krótkich odstępach czasu poza punkt oporu i przytrzymać.

LX1054677
LX1054677-UN-19APR12

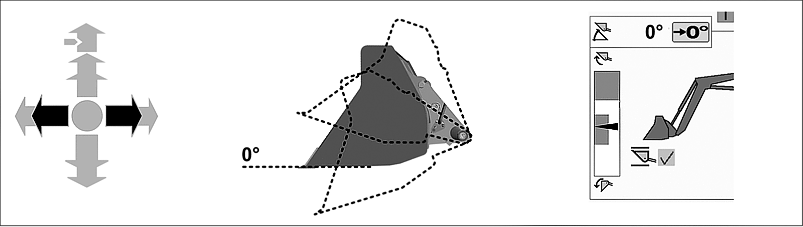

Przesuwanie czerpaka w zerowe położenie - przesunąć dźwignię w prawo lub w lewo (bez przekraczania punktu oporu), aż na wyświetlaczu pojawi się 0°.

WSKAZÓWKA: Dopóki na wyświetlaczu nie pojawi się 0°, czerpak musi być przez cały czas przesuwany ręcznie.


Regulacja reakcji

  1. LX1054679
    LX1054679-UN-12APR12

    Dwukrotnie nacisnąć przycisk (1).


  2. LX1054681
    LX1054681-UN-12APR12

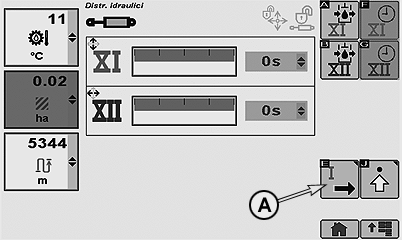

    Nacisnąć przycisk programowy (A).


  3. LX1054682
    LX1054682-UN-12APR12

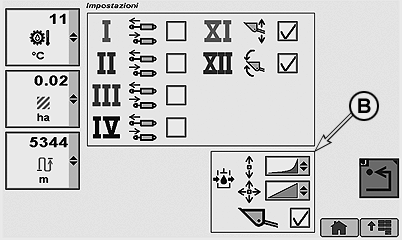

    Charakterystykę dźwigni wielofunkcyjnej można ustawić w polu (B). To wpłynie na reakcję ładowacza czołowego, jeśli jest wyposażony w funkcję przywracania położenia.

    Otworzyć wymagane okno wyboru i wybrać ustawienie.

    LX1054683
    LX1054683-UN-12APR12

    Patrz rysunek, od góry do dołu:

    • Pomarańczowy, liniowa = prędkość pozostaje stała do momentu osiągnięcia położenia końcowego (gwałtowne zatrzymanie).
    • Żółty, kombinowana = prędkość spada tuż przed osiągnięciem położenia końcowego.
    • Zielony, progresywna = prędkość spada stopniowo w miarę osiągania położenia końcowego (bardzo delikatne zatrzymanie).


WAŻNE: Można wykonać inne ustawienia. Są one opisane w tej sekcji pod "Dodatkowe funkcje elektronicznych zaworów hydrauliki zewnętrznej".
