Straighten Net Pan Angle

1. Remove net pan from baler. (See Remove and Install Net Wrap Assembly in your Technical Manual.)

2. Remove leaf spring by removing two cotter pins. (one on each end of spring). Lay net pan flat on a level surface.

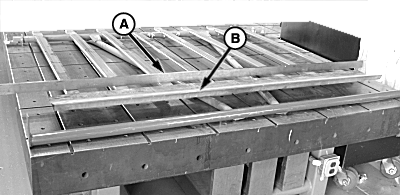

3. Place a straight edge (A) on net pan angle (B) top (shown) or bottom surface.

4. Net pan angle may be bowed up to 2.5 mm (0.100 in.).

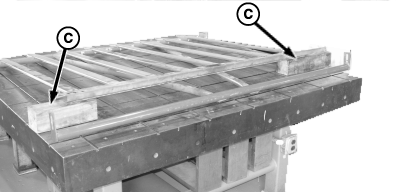

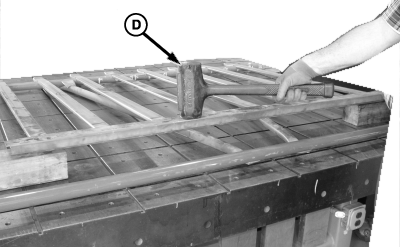

5. If bow is high in the middle, place blocks (C) under each end and push down or use a dead blow hammer in middle of net pan angle to straighten. See Straighten Net Pan Channels is this section prior to installing leaf spring.

6. Install leaf spring and net pan in reverse order as removed. After installing net pan:

  • See Checking and Adjusting Lower Net Wrap Guide
  • See Checking Belt Tracking
  • See Checking and Adjusting Net Pan Pressure


A-Straight Edge
B-Net Pan Angle
C-Blocks
D-Dead Blow Hammer

E55331
E55332
E55333
