Adjusting Twine Guide Arm Spring

1. Twine guide arm spring should be set to 28-32 mm (1.10-1.25 in.) (A), to provide tension on twine arm.

2. Increase or decrease spring length by loosening or tightening flange nut (B).

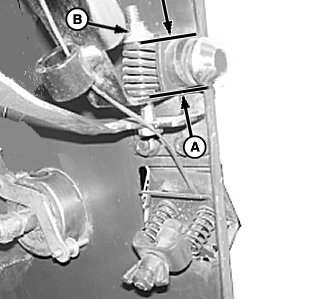

A-Distance, 28-32 mm
B-Flange Nut

E54759

PP98408,000007F -19-05MAY09-1/1
