Adjusting Auger Scrapers (MegaWide™ Plus Pickup)

1. Loosen nuts (C).

2. Position scraper (B) to auger (A) according to specifications at closest point. Rotate auger to check clearance.

Specification

Scraper-to-Auger -Clearance (Minimum) 1 mm (1/32 in.)

3. Tighten nuts.

4. Repeat procedure on opposite side.

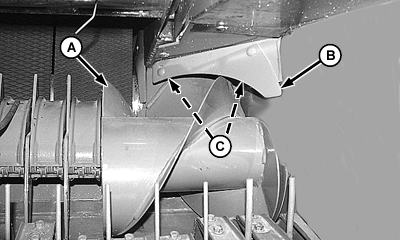

E48190

Left-Hand Side Shown


A-Auger
B-Scraper
C-Nuts

PP98408,0000241 -19-23SEP09-1/1
