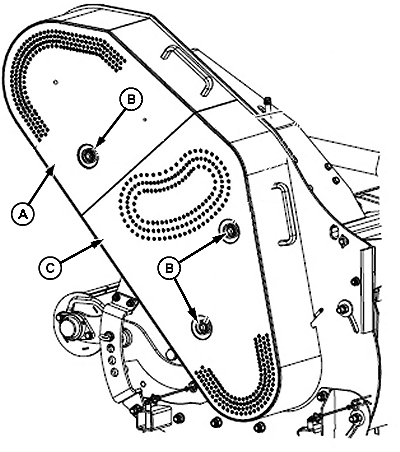

E80300-UN-03NOV15
A - Cover
B - Cap Screw (3 used)
C - Cover
Remove and retain cap screws (B) and covers (A and C).
-
Turn knob (A) counterclockwise opening the valve.
-
Place levers (B and C) in line with hydraulic lines, open position.
Ensure that pressure on manometer (D) is 0 bar (0 psi).
-
Remove and retain safety pin (A) and pin (B).
-
Move belt tensioner (C) upwards.
-
Lock belt tensioner with pin (B) in upper hole. Reinstall safety
pin (A).
-
Loosen cap screws (A).
-

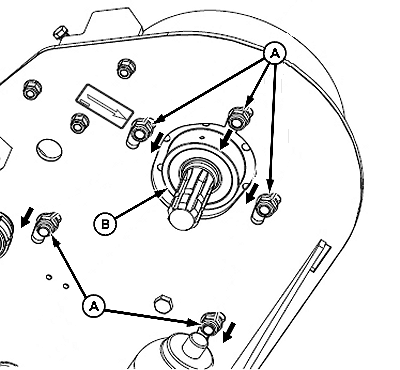

E80305-UN-04NOV15
A - Cap Screw (5 used)
B - Pulley Support
Lower pulley support (B) downwards.
-

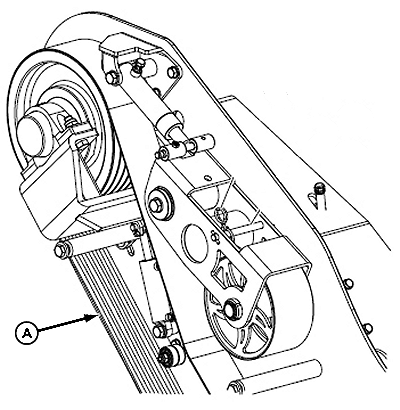

E80306-UN-03NOV15
A - Belt
Replace belt (A).
-
Turn knob (E) clockwise closing the valve.
-

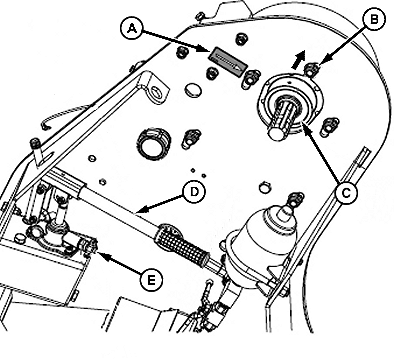

E80471-UN-09NOV15
A - Indication Mark
B - Cap Screw (5 used)
C - Pulley Support
D - Handle
E - Knob
Move handle (D) up and down (pumping motion) lifting pulley
support (C) up to indication mark (A).
-
Tighten cap screws (B) to specification.
| | |
|
Cap Screw | Torque | 210 N·m (155 lb·ft) |
-

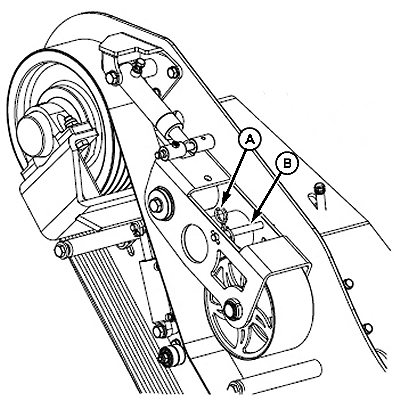

E80472-UN-09NOV15

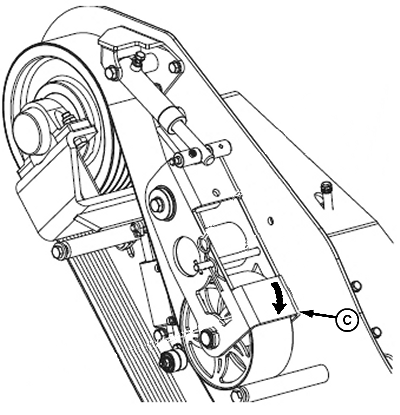

E80473-UN-09NOV15
A - Safety Pin
B - Pin
C - Belt Tensioner
Remove and retain safety pin (A) and pin (B).
-
Move belt tensioner (C) downwards and place pin (B) in lower
hole.
-
Reinstall safety pin (A).
-

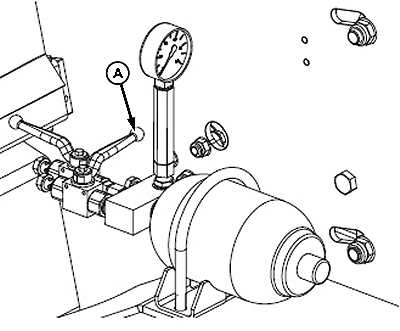

E80474-UN-09NOV15

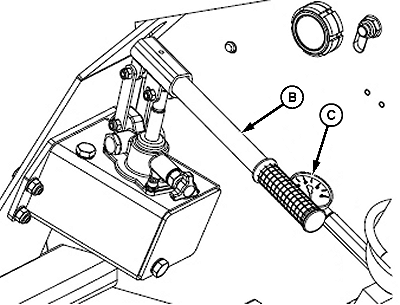

E80475-UN-09NOV15

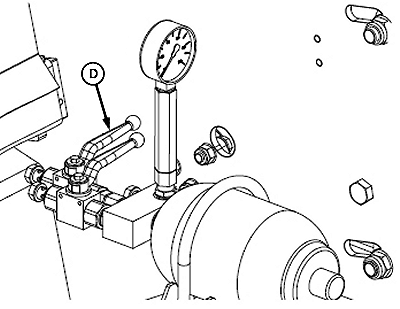

E80476-UN-09NOV15
A - Lever
B - Handle
C - Manometer
D - Lever
Turn lever (A) to closed position as shown.
-
Pump handle (B) up and down until manometer (C) reads a pressure
of 40 ± 2 bar (580 ± 29 psi).
-
Turn lever (D) to closed position as shown.
-

E80300-UN-03NOV15
A - Cover
B - Cap Screw (3 used)
C - Cover
Reinstall covers (A and C) and cap screws (B). Tighten to
specification.
| | |
|
Cap Screw | Torque | 135 N·m (99 lb·ft) |
