Contrôle et réglage de l'assiette de l'unité de coupe

ATTENTION: Les lames rotatives sont dangereuses. Avant de régler ou d'effectuer l'entretien du plateau de coupe, procéder comme suit :

  • Débrancher le/les câble(s) de bougie ou le câble négatif (-) de la batterie pour éviter le démarrage accidentel du moteur.
  • Toujours porter des gants pour manipuler les lames de tondeuse ou travailler à proximité.

NOTE: Les roues de l'unité de coupe ne doivent pas toucher le sol lors du réglage de l’assiette de l'unité de coupe.


Première méthode

  1. Vérifier que la machine est garée sur une surface plate et de niveau.

  2. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section Sécurité.)

  3. Vérifier que les pneus sont gonflés à la pression correcte. La pression des pneus est indiquée sur le flanc du pneu.

  4. Relever l'unité de coupe à la position la plus haute.

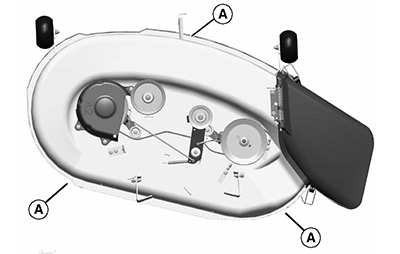

  5. GXAL41980
    GXAL41980-UN-04MAR13

    Unité de coupe de 107 cm (42 in.) illustrée

    Placer trois blocs de bois de 51 mm (2 in.) sous les bords (A) de l'unité de coupe.


  6. Abaisser l'unité de coupe à la position de hauteur de coupe de 63 mm (2.5 in.).

    Pour les modèles D130, abaisser l'unité de coupe à la position de hauteur de coupe de 57 mm (2-1/4 in.).

  7. Vérifier que l'unité de coupe est de niveau et touche légèrement chacun des trois blocs de bois.

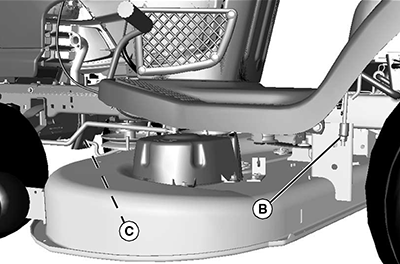

    • GXAL41981
      GXAL41981-UN-04MAR13

      Si l’arrière de l'unité de coupe ne touche pas les blocs arrière ou repose lourdement sur les blocs, régler les bielles de relevage arrière en tournant l'écrou de mise à niveau (B) sur chaque bielle de relevage. Les blocs doivent pouvoir glisser facilement sous l'unité de coupe lorsque l'unité de coupe est correctement réglée.

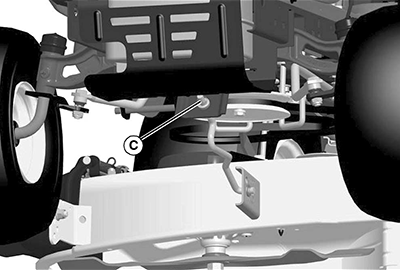

    • GXAL41982
      GXAL41982-UN-04MAR13

      Unité de coupe de 107 cm (42 in.) illustrée

      Si l’avant de l'unité de coupe ne touche pas légèrement le bloc avant, régler le bras d'attelage avant en tournant l’écrou (C).


  8. Relever la hauteur de coupe à la position la plus haute suivante et retirer les trois blocs de bois.

  9. Tourner l’écrou (C) du bras d'attelage avant et dans le sens antihoraire de 1 à 2 tours complets de sorte que l’avant de l'unité de coupe soit de 3 à 6 mm (1/8-1/4 in.) plus basse que l’arrière. Ce réglage empêche une « double coupe » qui gaspillent de la puissance et cause des extrémités d’herbe marrons.

    Objet de la mesureNature de la mesureValeur prescrite
    Unité de coupe, D'avant en arrièreHauteur1/8 à 1/4 pouce (3 à 6 mm)


Deuxième méthode

NOTE: Un indicateur analogique de mise à niveau en option (AM130907) est disponible auprès du concessionnaire John Deere. Il permet une mise à niveau précise de l'unité de coupe en mesurant son assiette au niveau des extrémités des lames.

  1. Vérifier que la machine est garée sur une surface plate et de niveau.

  2. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

  3. Gonfler les pneus à la pression correcte.

  4. Déplacer la poignée de relevage de l'unité de coupe jusqu'à la hauteur de coupe souhaitée.

  5. Mesurer l'assiette transversale de l’unité de coupe.

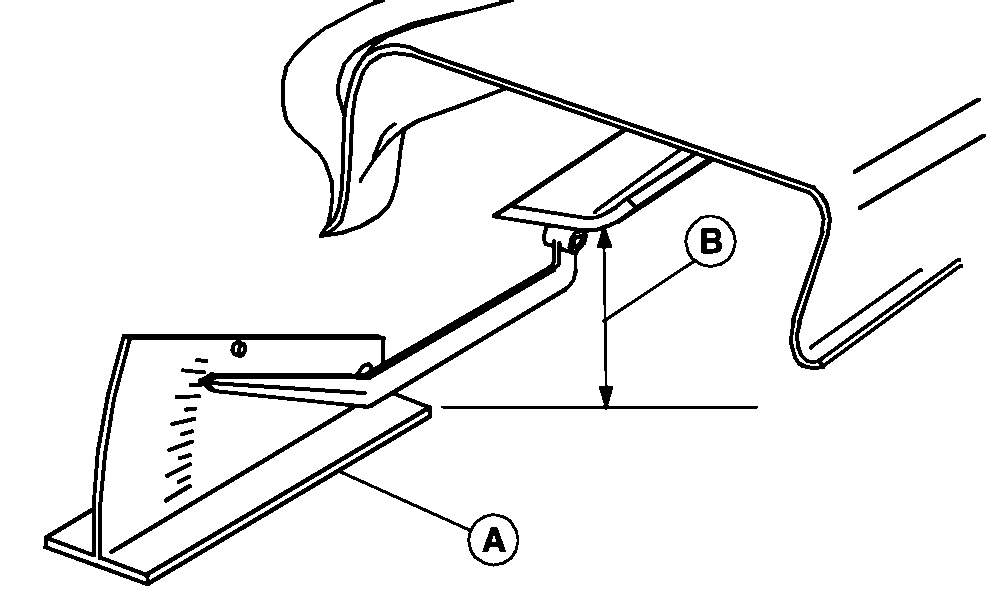

    1. GXAL41983
      GXAL41983-UN-04MAR13

      Un indicateur analogique de mise à niveau (AM130907) (A) pratique est disponible auprès du concessionnaire.

      Placer les lames de la tondeuse comme suit et mesurer la distance entre chaque extrémité extérieure de lame (B) et la surface de niveau.

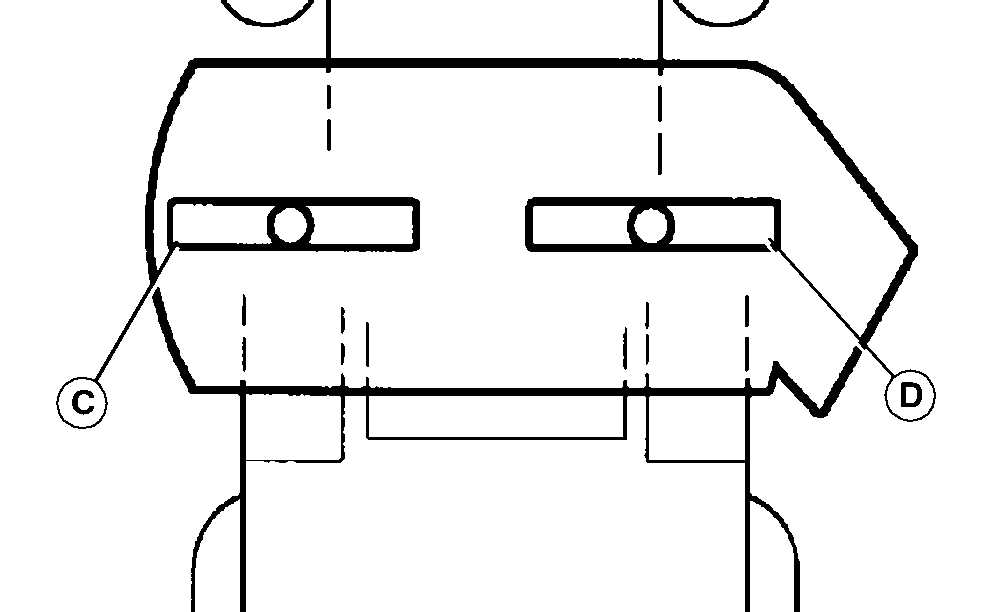

    2. GXAL41984
      GXAL41984-UN-04MAR13

      Tourner la lame gauche (C) comme illustré. Tenir la courroie et tourner la lame droite (D) comme illustré. Prendre les mesures pour les deux lames.

      La différence entre les mesures relevées pour chaque lame ne doit pas être supérieure à la distance prescrite.

      Objet de la mesureNature de la mesureValeur prescrite
      Des extrémités extérieures des lames de l'unité de coupe au sol (différence)Distance1/8 pouce (3 mm)

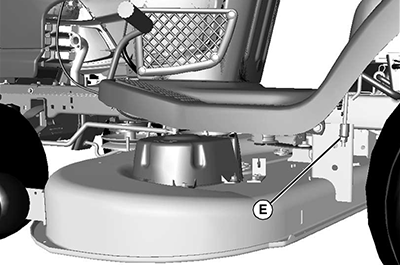

    3. GXAL41985
      GXAL41985-UN-04MAR13

      Régler l’assiette de l'unité de l’unité de coupe, si nécessaire, en tournant les écrous arrière (E) dans le sens horaire pour relever le côté de l'unité de coupe ou dans le sens antihoraire pour abaisser l'unité de coupe.

  6. Mesurer l'assiette longitudinale de la tondeuse.

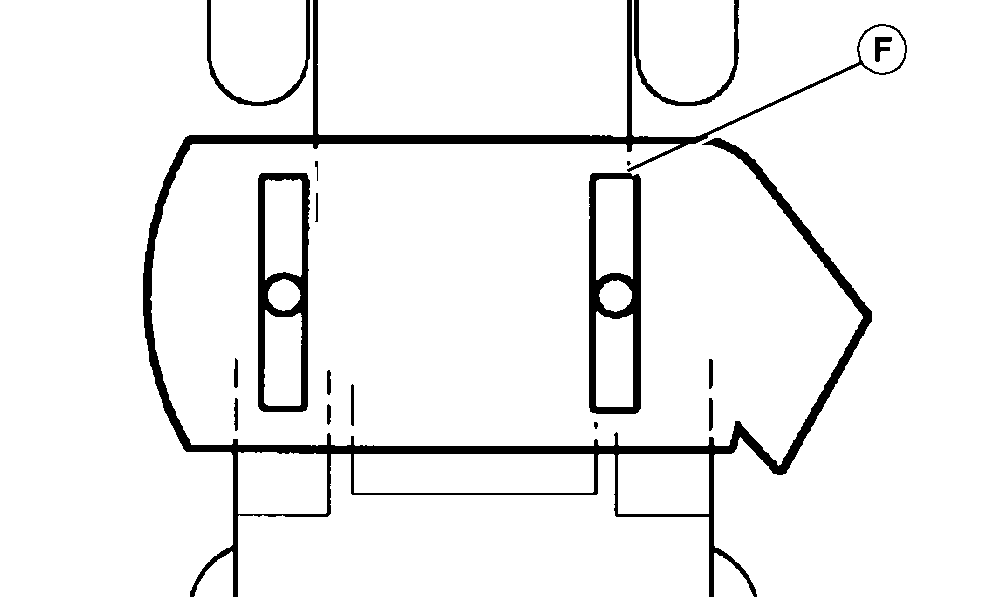

    1. GXAL41986
      GXAL41986-UN-04MAR13

      Tourner la lame droite (F) de sorte que son extrémité soit orientée droit devant.

    2. Mesurer l'écart entre l'extrémité de la lame et le sol. Prendre les mesures pour les deux lames.

      La pointe avant de lame doit être plus basse, de la distance prescrite, que la pointe arrière de lame.

      Objet de la mesureNature de la mesureValeur prescrite
      Des extrémités extérieures des lames de l'unité de coupe au sol (différence)Distance3 à 6 mm (1/8 -1/4 in.)

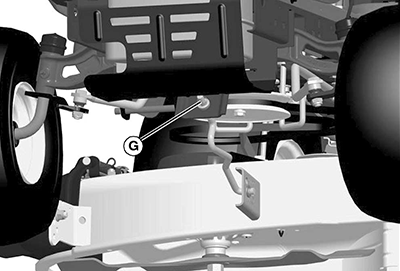

    3. GXAL41987
      GXAL41987-UN-04MAR13

      Unité de coupe de 107 cm (42 in.) illustrée

      Régler l’assiette de l’unité de coupe, si nécessaire, en tournant l’écrou (G) dans le sens antihoraire pour abaisser l’avant de l'unité de coupe ou dans le sens horaire pour le relever.

JS86122,0000117-28-20130807
