Lubrification des points de pivotement

Unité de coupe de 107 cm (42 in.) :

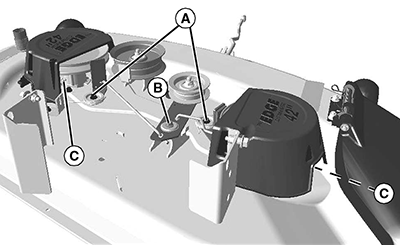

GXAL42005-UN-04MAR13

A - Pivots de frein de lame

B - Pivot de tendeur de l'unité de coupe

C - Graisseur de fusée (2)

• Lubrifier les pivots de frein de lame (A) et le pivot du tendeur de l'unité de coupe (B) avec de la graisse universelle en aérosol.
• Lubrifier les deux graisseurs de fusée (C) d’un ou deux coups de pompe à graisse universelle.

Unités de coupe de 122 cm (48 in.) :

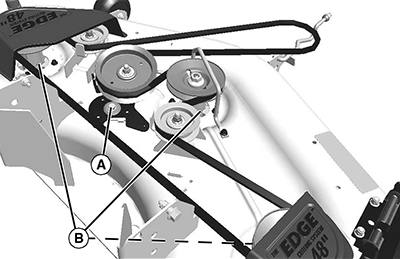

GXAL42006-UN-04MAR13

Unité de coupe de 122 cm (48 in.) utilisée pour l'illustration

A - Pivot de tendeur de l'unité de coupe

B - Graisseur de fusée (3)

• Lubrifier le pivot du tendeur de l'unité de coupe (A) avec de la graisse universelle en aérosol.
• Lubrifier les trois graisseurs de fusée (B) d’un ou deux coups de pompe à graisse universelle.
