Dépose et repose de l'ensemble de roues arrière


Dépose

  1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section Sécurité.)

  2. ATTENTION: La machine risque de basculer ou de glisser si elle n'est pas étayée au moyen d'un dispositif de levage ou de supports appropriés.

    • Utiliser un dispositif de levage sÛr et adapté à la charge à soulever.
    • Avant l'entretien, abaisser la machine sur des chandelles ou des supports stables et bloquer les roues avec des cales.

    IMPORTANT: Placer des chandelles sous le châssis et non sous la transmission ou le moteur, pour lever ou soutenir la machine.

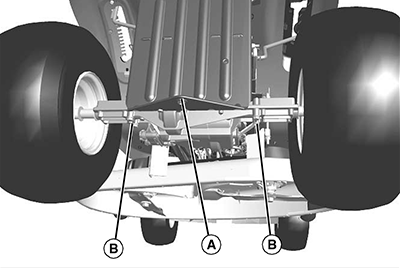

    GXAL42054
    GXAL42054-UN-04MAR13

    Lever et supporter la machine en toute sécurité. Placer un dispositif de levage sÛr sous la transmission, centré sous le point (A) du châssis de la machine. Placer des chandelles ou d’autres supports stables de chaque côté (B), à l’endroit où les vis de fixation du châssis passent. Bloquer les roues restant au sol pour éviter tout mouvement de la machine.

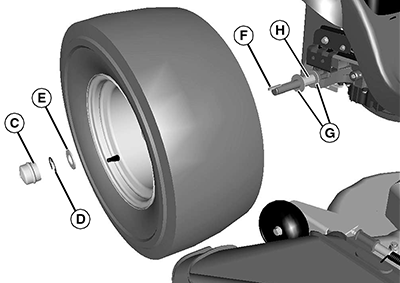

  3. GXAL42055
    GXAL42055-UN-04MAR13

    Déposer le capuchon en plastique (C), le circlip (D) et la rondelle (E).


  4. Déposer la roue.

  5. IMPORTANT: Ne pas perdre la clavette d’arbre. La clavette doit être posée pour faire tourner les roues et déplacer le tracteur.

    Déposer la clavette d’arbre (F) (illustré sur l’extrémité de l’arbre de la transmission), deux rondelles (G) et l’entretoise (H).

  6. ATTENTION: Un entretien incorrect peut entraîner une explosion séparant le pneu de la jante :

    • Ne pas essayer de monter un pneu sans disposer de l'équipement et de l'expérience adéquats pour exécuter cette tâche.

    Apporter la roue chez un concessionnaire agréé pour les réparations.


Repose

  1. IMPORTANT: Ne pas perdre la clavette d’arbre. La clavette doit être posée pour faire tourner les roues et déplacer le tracteur.

    NOTE: Les roues arrière se posent avec les valves orientées vers l'extérieur.

    Poser les deux rondelles (G), l’entretoise (H) et la clavette d'arbre (F).

  2. Poser la roue arrière, la rondelle (E), le circlip (D) et le capuchon en plastique (C).

  3. Déposer les chandelles en toute sécurité et abaisser la machine.

JS86122,0000122-28-20130807
