Zones à nettoyer

Les principaux endroits devant être inspectés et nettoyés sur la machine sont les suivants (voir la section Autocollants de sécurité) :

  1. GXAL41967
    GXAL41967-UN-04MAR13

    Modèle monocylindre illustré

    GXAL41968
    GXAL41968-UN-04MAR13

    Modèle bicylindre illustré

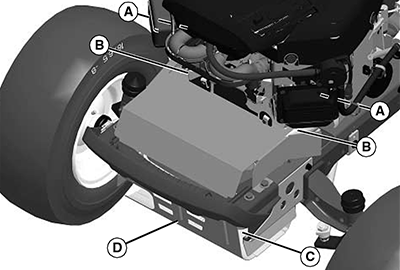

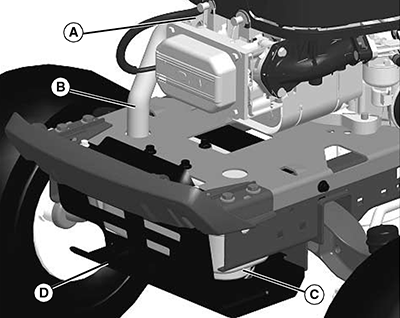

    Collecteur d’échappement (A), tuyau de silencieux (B), silencieux (C) et garant du silencieux (D).


  2. GXAL41969
    GXAL41969-UN-04MAR13

    Modèle monocylindre illustré

    GXAL41970
    GXAL41970-UN-04MAR13

    Modèle bicylindre illustré

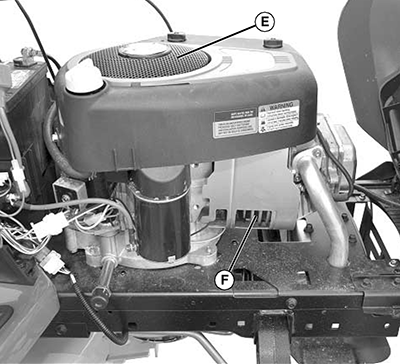

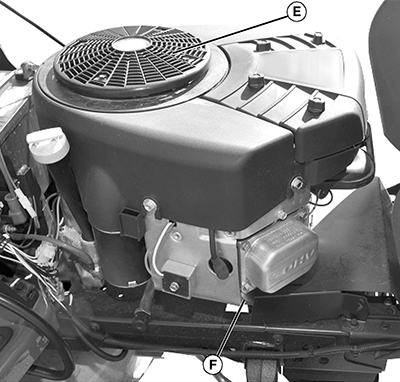

    Crépines d'aspiration d'air (E), ailettes de refroidissement (F) et refroidisseur d’huile (suivant équipement).


  3. GXAL41971
    GXAL41971-UN-04MAR13

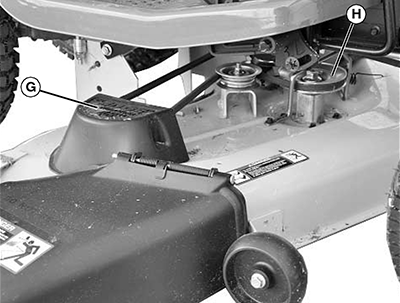

    Au-dessus de l'unité de coupe, au-dessous des garants (G), notamment la fusée (H) et à proximité des courroies.


  4. GXAL41972
    GXAL41972-UN-04MAR13

    Illustré avec la roue déposée

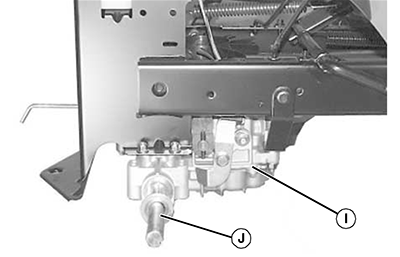

    Sur la transmission (I) et l'arbre de transmission (J), ou à proximité.


  5. GXAL41973
    GXAL41973-UN-04MAR13

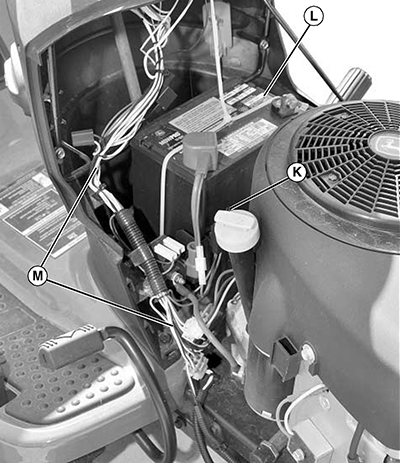

    Au-dessous du panneau latéral gauche, près du bloc-fusibles (K), et tous les câbles, notamment les câbles de la batterie (L) et les faisceaux associés (M).
