Utilisation des unités de coupe à déflecteur à paillis (unités de coupe de 107 cm [42 in.] et 122 cm [48 in.]) (suivant équipement)

ATTENTION: Les lames rotatives sont dangereuses. Avant de régler ou d'effectuer l'entretien du plateau de coupe, procéder comme suit :

Débrancher le/les câble(s) de bougie ou le câble négatif (-) de la batterie pour éviter le démarrage accidentel du moteur.

Toujours porter des gants pour manipuler les lames de tondeuse ou travailler à proximité.

NOTE: Retirer le déflecteur à paillis pour le fonctionnement de l’évacuation latérale.

  1. GXAL42555
    GXAL42555-UN-19MAR13

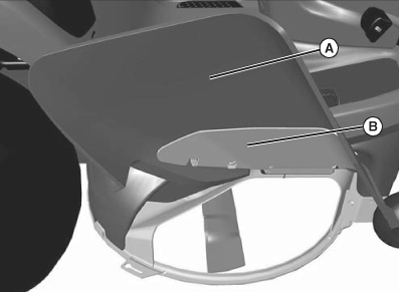

    Illustration d'un modèle de 107 cm (42 in.).

    Relever le canal d'éjection (A) et le déflecteur métallique (B).

  2. GXAL42556
    GXAL42556-UN-19MAR13

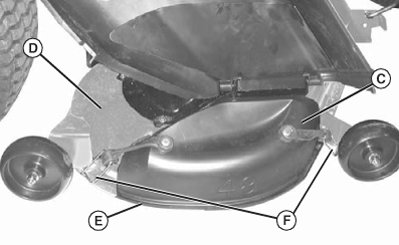

    Poser le déflecteur à paillis (C) sur l'unité de coupe (D). La lèvre du déflecteur à paillis (E) doit reposer sur la gorge de l'unité de coupe.
  3. Accrocher le déflecteur à paillis sur l'unité de coupe :
    • Sur l'unité de coupe de 122 cm (48 in.), au niveau des gorges du support de roue (F).

    • GXAL42557
      GXAL42557-UN-19MAR13

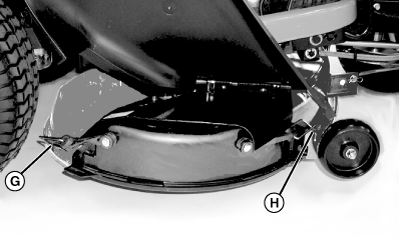

      Sur l'unité de coupe de 107 cm (42 in.), fente (G) du côté gauche et trou du support de roue (H).
  4. Abaisser le canal d'éjection et le déflecteur métallique.
  5. Vérifier que les lames d'ensachage ne sont pas installées pour une production de paillis maximale.

MX00654,00003B7-28-20130807
