Dépose et repose des garants de la machine

NOTE: La machine peut être équipée de deux types de garants différents : de petits garants (standard) ou de grands garants (installation d’un kit supplémentaire).

Dépose et repose des garants arrière de la machine (petits garants standard)

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

2. NOTE: Chaque fois que des garants sont déposés, nettoyer tous les débris de la surface supérieure de l'unité de coupe et du dessous de toutes les poulies avant de les reposer.

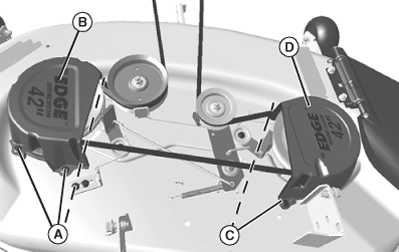

   GXAL42578-UN-19MAR13

   Déposer les trois vis (A) et le garant de courroie (B) du côté gauche de la machine.

---




3. Déposer les deux vis (C) et le garant de courroie (D) du côté droit de la machine.

4. Pour la repose, placer le garant sur les languettes de la machine et fixer à l'aide de vis.

Dépose et repose des garants arrière de la machine (kit de grands garants [étape 2])

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

2. NOTE: Chaque fois que des garants sont déposés, nettoyer tous les débris de la surface supérieure de l'unité de coupe et du dessous de toutes les poulies avant de les reposer.

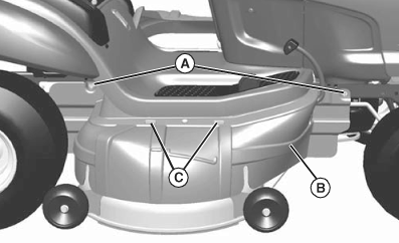

   GXAL42579-UN-19MAR13

   Desserrer les vis (A) et retirer le garant (B) des languettes de la machine (C).

---




3. Répéter la procédure pour l'autre côté de la machine.

4. Pour la repose, placer le garant sur les languettes de la machine et fixer à l'aide de vis.

Dépose et repose du garant de la poulie d'entraînement du moteur

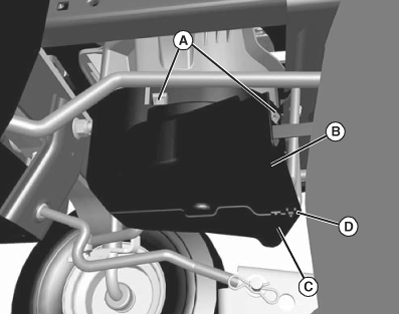

GXAL42580-UN-19MAR13

1. Enfoncer les deux languettes (A) et déposer le garant de la poulie d'entraînement (B).

2. Répéter la procédure pour le côté opposé (C) de la machine.

3. Pour la repose, reposer un garant en verrouillant les deux languettes situées sur sa partie supérieure. Poser les languettes appariées du deuxième garant (D) avant de poser complètement le garant dans les languettes.
